Betriebsanleitung / Operating instructions
SVP-Aseptik-Ventil – Modell 2000
SVP aseptic valve – Model 2000
DN 010 – 020; OD 0.50" – 0.75"; ISO 008 – 015
28
BAA A370.03 M2000

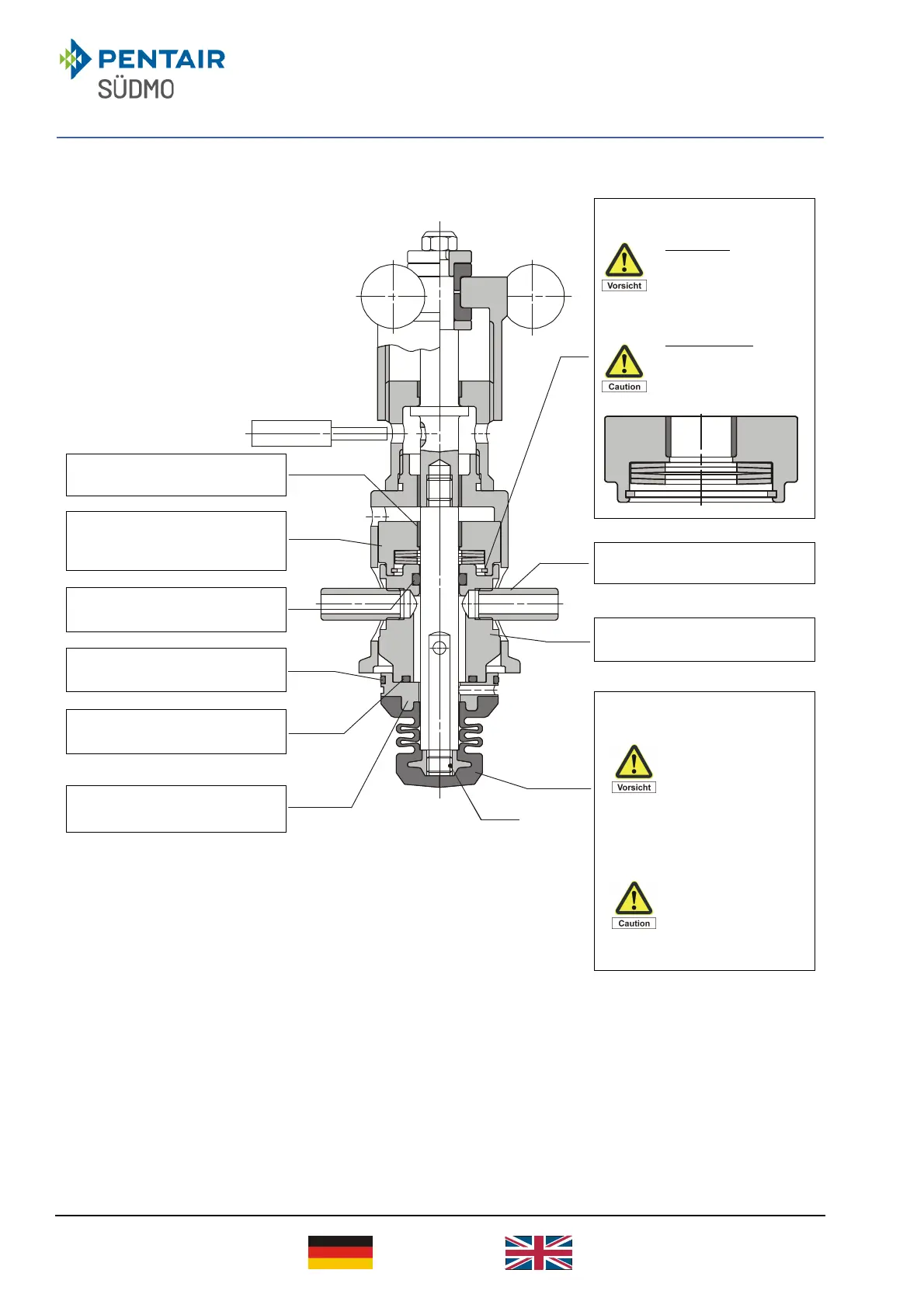

1.4.
PTFE
-
Balg abschrauben.
 Bei Montage Ge-
windeverbindung
GV mit Klebstoff
(Best.-Nr. 0630210)
sichern.
 Montagewerkzeuge :
- Durchschlag ø4
Unscrew PTFE bellows.
 secure threaded
connection GV
1
with glue (order no.
0630210) during
assembly
 Mounting tools:
- Piercer ø4
1.8.
Aufnahmeoberteil a
b
neh
-
men.
Remove upper support plate.
1.12.
Gleitlager demontieren.
Disassemble slide bearing.
1.5.
Aufnahmeunterteil a
b
nehmen.
Remove lower support plate.
1.9.
O
-
Ring entnehmen.
Remove O-ring
1.7.
Leckagerohre demontieren.
Disassemble leakage pipes.
1.6.
O
-
Ring entnehmen.
Remove O-ring
1.11.
Aufnahmeführung en
t
nehmen.
Remove support guide.
GV
1.10.
O
-
Ring entnehmen.
Remove O-ring
1.13.
Sicherungsring demonti
e
ren und
Tellerfedern entnehmen.
Bei Montage:
 Einbaulage der Teller
federn beachten
(siehe Abb.).
Dismantle guard ring and
remove cup spring
when assembling:
 note the installation
position of the plate
springs (refer to figure).
