Philips 32PFL9432/98 - AP1 Audio & AmbiLight Supply Panel (Bottom Side)

Circuit Diagrams and PWB Layouts
101Q528.1A LA 7.

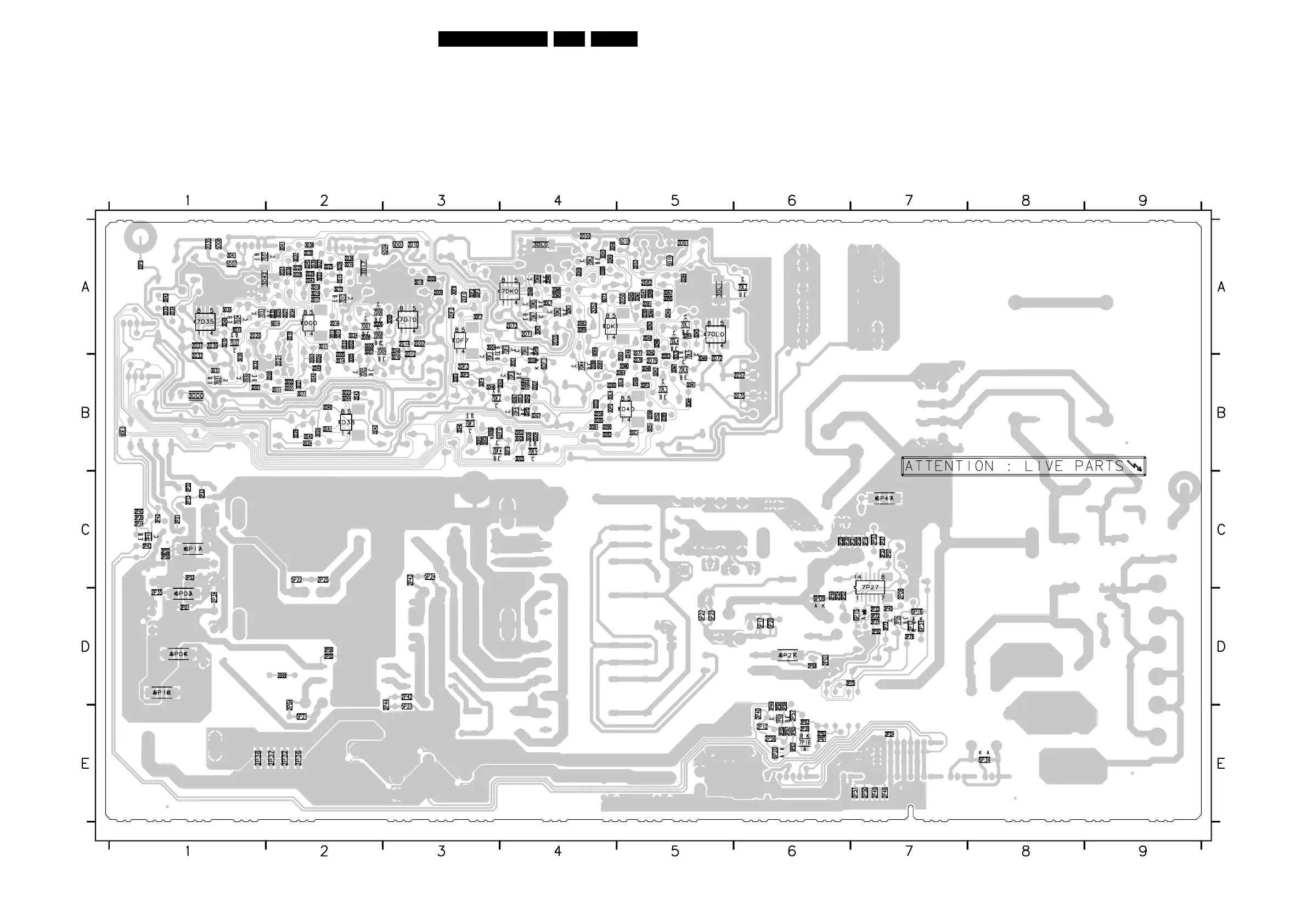

Layout Audio & AmbiLight Supply Panel (Bottom Side)
H_16801_125.eps
310807
3104 313 6193.3
2D00 B2
2D01 B2
2D02 A2
2D03 B2
2D04 B2
2D05 B2
2D07 A3
2D08 A3
2D09 A3
2D10 A3
2D11 B2
2D12 A3
2D14 A3
2D15 A2
2D16 A2
2D17 A2
2D18 A2
2D19 A2
2D20 A1
2D21 B2
2D22 A2
2D23 A2
2D24 B2
2D25 A2
2D26 A2
2D27 A2
2D28 A2
2D29 A2
2D30 A2
2D32 B1
2D33 A1
2D34 A1
2D35 A1
2D36 A2
2D37 A1
2D39 A1
2D40 B2
2D41 A1
2D42 B2
2D43 B2
2D44 B2
2D45 A2
2D46 A5
2D47 A5
2D48 A5
2D49 A5
2D50 A5
2D52 A4
2D53 A5
2D55 A4
2D57 B6
2D58 B4
2D59 A4
2D60 B4
2D61 A5
2D62 B5
2D63 B5
2D64 B5
2D65 A5
2D66 B5
2D71 A4
2D72 B5
2D73 A4
2D75 B6
2D77 A5
2D78 B5
2D79 B5
2D80 A5
2D81 A5
2D82 A5
2D83 A4
2D84 A5
2D86 A4
2D87 B4
2D88 B4
2D89 B5
2D90 B4
2D95 B4
2D98 B5
2DA0 B2
2DA1 B2
2DA2 B2
2DA3 A2
2DC0 B4
2DC1 B5
2DD2 B4
2DD4 B4
2DD7 B4
2DF0 A3
2DF2 A3
2DF3 B3
2DF9 A1
2P01 D6
2P02 D2
2P03 C7
2P07 C7
2P08 D7
2P11 D7
2P12 E6
2P13 C1
2P21 C1
2P22 C1
2P23 C1
2P24 E7
2P25 C2
2P32 E2
2P33 D7
2P34 D1
2P35 D1
2P36 E2
2P37 E2
2P38 E1
2P39 E6
2P40 E6
2P42 D3
2P43 C3
2P44 D3
2P45 C1
2P46 E7
2P49 E7
2P50 E7
2P51 E7
2P56 E6
2P57 E6
2P64 E2
3999 D2
3D01 B1
3D02 B2
3D05 B2
3D06 A2
3D07 A2
3D08 A2
3D09 A2
3D10 B3
3D11 A2
3D12 A2
3D13 A2
3D14 B2
3D16 A2
3D17 A2
3D18 A3
3D19 A2
3D20 B2
3D21 B2
3D22 A2
3D23 B2
3D24 A2
3D25 A2
3D26 A2
3D27 A2
3D29 B2
3D30 B1
3D31 B1
3D32 B1
3D33 A2
3D34 A2
3D35 A1
3D36 A2
3D37 A2
3D38 A2
3D39 A2
3D41 A2
3D42 A2
3D43 A1
3D44 B2
3D46 A3
3D48 A1
3D51 B5
3D52 B5
3D69 A3
3D70 A1
3D71 B2
3D72 A2
3D81 B4
3D82 B4
3DD0 B1
3DD3 B3
3DF2 A3
3DF3 A3
3DF4 B3
3DF5 B3
3DF6 B3
3DF7 A3
3DF8 A3
3DF9 B4
3DG0 B4
3DG1 B4
3DG2 B4
3DG3 B4
3DG4 A3
3DG5 B4
3DG6 B4
3DG7 B4
3DG8 B4
3DG9 B3
3DH0 B3
3DH1 B3
3DH2 B4
3DH3 A4
3DH4 B4
3DH5 B4
3DH6 B3
3DH7 B4
3DH8 A4
3DH9 A4
3DK1 A4
3DK2 A4
3DK4 A5
3DK5 A5
3DK6 A4
3DK7 B5
3DK8 A4
3DK9 A4
3DL0 A4
3DL1 A5
3DL4 B4
3DL7 A4
3DL8 B5
3DL9 B5
3DM0 B5
3DM1 A5
3DM2 A4
3DM4 B5
3DM6 A4
3DM7 B5
3DM8 A4
3DM9 B5
3DN0 A4
3DN1 B5
3DN2 A5
3DN3 A5
3DN4 A5
3DN5 A5
3DN6 A5
3DN7 A5
3DN8 B5
3DN9 A5
3DP2 B4
3DP3 B5
3P00 C1
3P01 D1
3P02 C1
3P03 C1
3P04 D6
3P05 E6
3P06 D2
3P07 D6
3P14 C1
3P16 C7
3P27 C7
3P29 C6
3P30 C6
3P31 C7
3P33 C7
3P39 C1
3P40 D7
3P42 C1
3P43 C1
3P48 D6
3P49 E6
3P50 C7
3P61 E6
3P62 E6
3P63 E6
3P64 E6
3P65 E6
3P66 E6
3P67 E6
3P68 D6
3P72 D7
3P73 D7
3P74 D7
3P75 D6
3P78 D7
3P92 D7
5D03 A3
5D04 A3
5D07 A1
5D08 A1
5D18 A5
5D19 A5
5P17 D6
5P21 E2
5P22 C2
5P23 E3
5P24 C3
5P25 D5
5P26 D6
5P27 D5
6DF0 B3
6DF1 B4
6P03 D1
6P04 D1
6P09 D6
6P15 D6
6P16 D7
6P17 C1
6P18 D1
6P20 E6
6P27 D6
6P31 D7
6P34 E8
6P47 C7
7D00 A2
7D05 B2
7D06 A2
7D07 A2
7D08 A2
7D09 A2
7D10 A3
7D12 A2
7D30 B1
7D31 B1
7D32 A1
7D33 A1
7D34 A1
7D35 A1
7D37 A1
7D38 B2
7D40 B5
7DF0 A4
7DF1 B3
7DF2 B3
7DF3 B3
7DF4 B3
7DF5 B4
7DF6 B4
7DF7 A3
7DF8 B4
7DH1 A4
7DK0 A3
7DK1 A4
7DK2 A4
7DK3 A4
7DK4 B4
7DK5 A4
7DK6 A4
7DK7 A4
7DL0 A6
7DL1 A5
7DL2 A6
7DL3 B5
7DL4 A5
7DL5 B5
7DL6 B5
7P09 E6
7P10 C1
7P16 E6
7P26 D7
7P27 C7
9D14 A2
9D15 A1
9D67 B4
9D69 A4
9D73 A4
9DE3 B1
9P07 E6
9P44 D7
