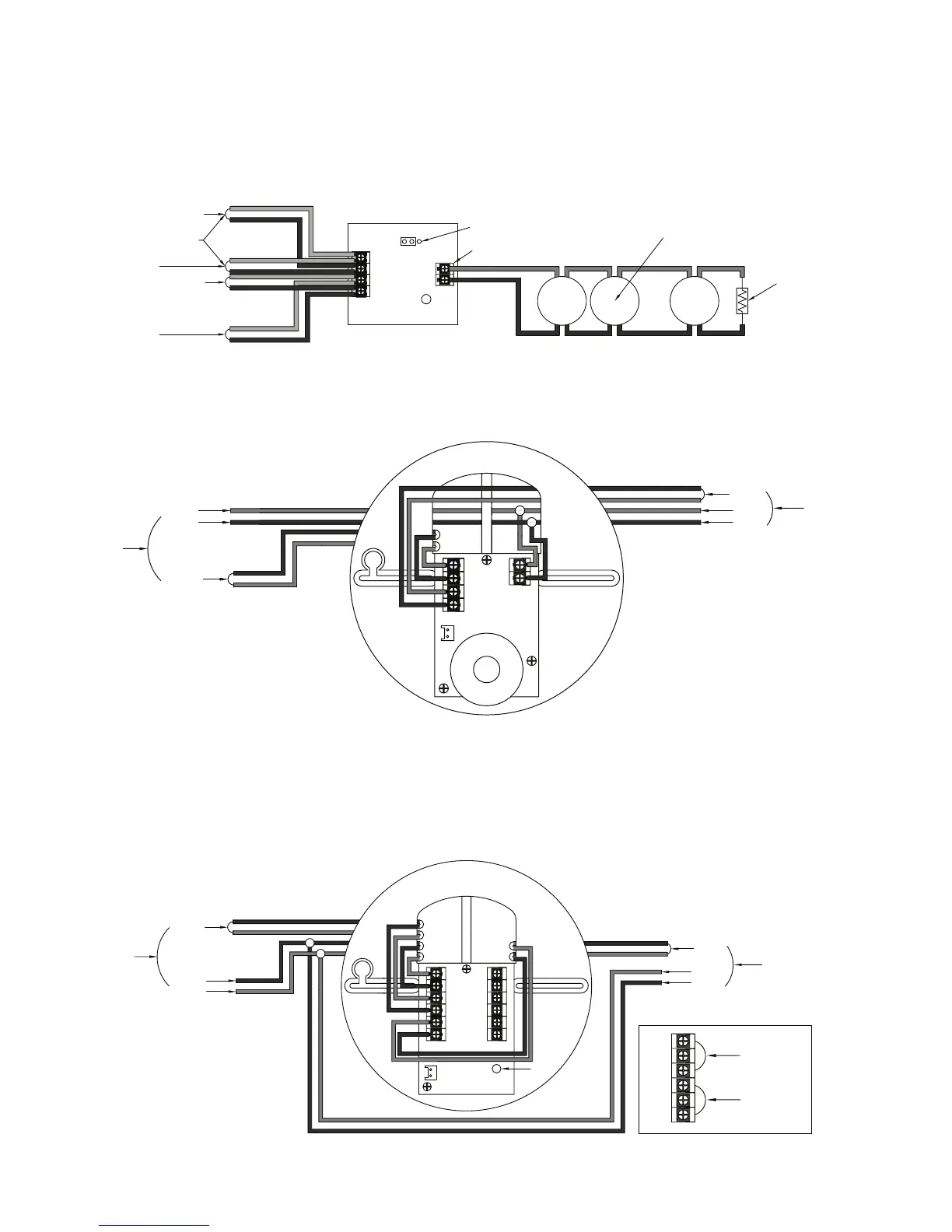

Monitored Output Module – 4 inch mount (MOM-4)
Example of MOM-4 with NAC Connections Figure 18.
Monitored Output Module
Model No. MOM-4
Note: The resistence of external wiring shall be less that 100Ω.
The capacitance of external wiring shall be less than 1 micro farads.
From FACP or Previous Module
o Next Module
From FACP or Previous Module
o Next Module
24-
24+
S-
S+
A-
A+
SLC Loop
LED
JP1
Select DC
Notication Appliance
5.1KΩ 1/2W EOLR
_
+
_
+
_
+
Output Rating:
24VDC / 2.0A
DWG #593-18
Analog Sounder Base (ASB)
Example of Analog Sounder Base WiringFigure 19.
Analog Sounder Base
Model No. ASB
S-
S+
S+
S-
TB1
24+
24-
S-
S+
SLC Loop
24 VDC-
24 VDC+
From FA CP or
Previous Module
SLC Loop
24 VDC+
24 VDC-
To Next Module
DWG #593-19
Notes:
1.
2.
Analog Relay Base (ARB)
Example of Analog Relay Base Wiring Figure 20.
To Next Module
Analog Relay Base
Model No. ARB
S-
24+
S+
24-
S+
S-
NO2
NO1
NC1
C1(8A)
C2(2A)
NC2
TB1 TB2
SLC Loop
24 VDC+
24 VDC-
From FA CP or
Previous Module
SLC Loop
24 VDC+
24 VDC-
LED
NO2
NO1
NC1
C1(8A)
C2(2A)
NC2
TB2
8.0A / 240VAC
8.0A / 30VDC
2.0A / 240VAC
2.0A / 30VDC
DWG #593-20
