MANUEL D’UTILISATION. PRODIG-5
Page 36 11/2006
10
0
-10
-20
48.30
90.6
86.3
4.3
519.25
83.7
73.1
10.6
631.25
83.6
70.2
13.4
MHz
dBuV
dBuV
dB
FREQ:
REF:
TEST:
ATT:
SORTIRÉTALONNER

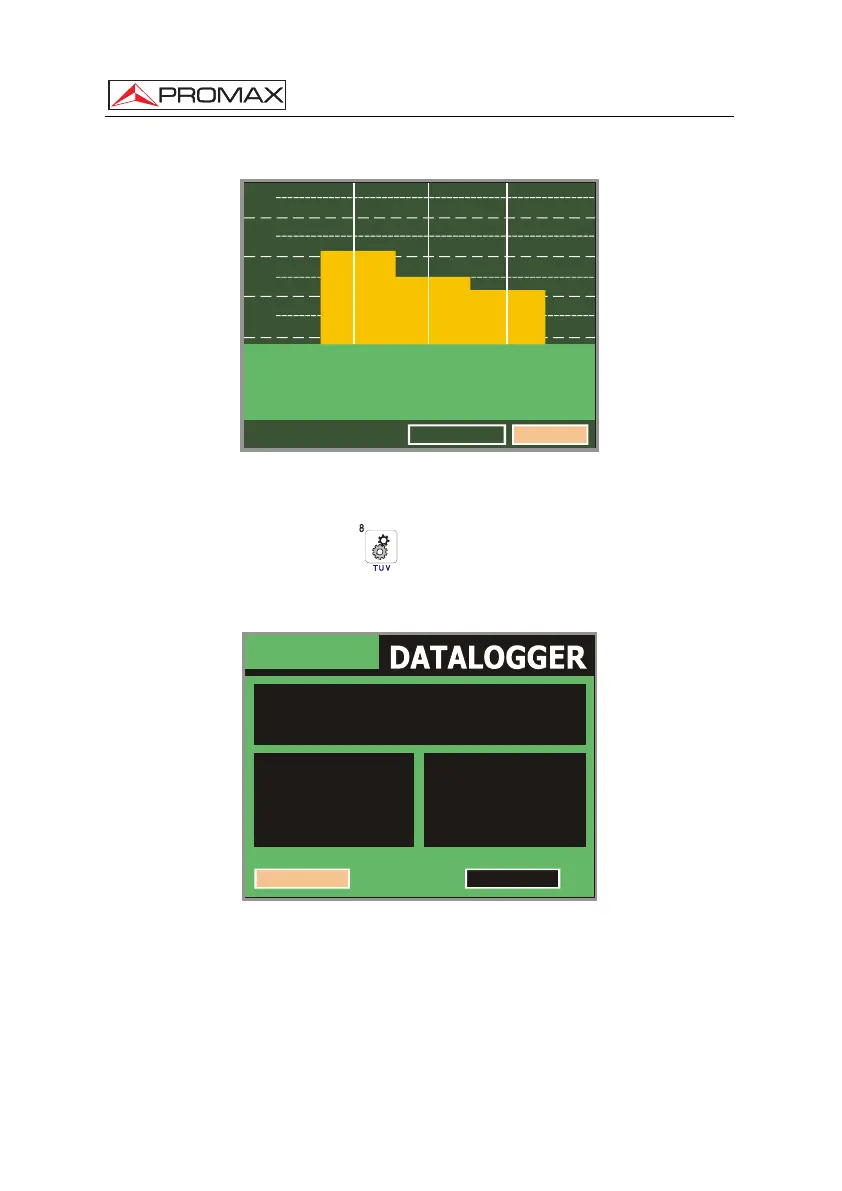

Figure 12.- Test d’Atténuation. Bande terrestre.
Pour effectuer l'acquisition automatique de ces mesures, choisir le menu
d'OUTILS
en poussant la touche [22], et activer l'option FAIRE SAISIES, et
ensuite l'option
NOUVELLE SAISIE. Dans le champ PLAN DE FRÉQUENCES
apparaîtra l'essai que l'appareil est en train d’enregistrer automatiquement.
FREQ:
CAN:
PRÊT POUR COMMENCER
48.30
- - -
MHz
kHz
REF:
NIVEAU:
- - -
- - -
dBuV
dBuV
DATALOGGER_01
POINT_01
ATTENUATION TEST
POINT DE MESURE:
PLAN FRÉQUENCES:
COMMENCER SORTIR
Figure 13.- Écran d'acquisition pour les fréquences Test d’Atténuation.
En choisissant l'option COMMENCER l’appareil obtiendra les valeurs
correspondantes aux trois fréquences pilotes de la bande active. Quand il aura fini la
saisie de données on offrira l’option de stocker l'acquisition effectuée ou de faire une
nouvelle.
