MANUEL D’UTILISATION. PRODIG-5
Page 40 11/2006
5.13 Configuration des Mesures
Afin d’effectuer les mesures de quelques types de signaux il peut être nécessaire
que l’utilisateur introduire quelques paramètres relatifs aux caractéristiques particulières
de ces signaux, quand la détection automatique n’est pas possible, on ces-ci diffèrent
de ce correspondant au standard.
Pousser la touche de configuration de mesures
[17] pour accéder au menu
de CONFIGURATION et tourner la mollette [1] pour accéder aux paramètres relatifs au
signal modifiables par l'utilisateur.
5.13.1 Configuration d’un Canal Numérique DVB-C (QAM)
Pousser la touche de configuration de mesures [17] pour accéder au menu
de CONFIGURATION et tourner la mollette [1] pour accéder aux paramètres relatifs au
signal QAM que peut établir l'utilisateur et qui sont décrits ci-dessous:
1) Modulations
Il défine le type de modulation. En sélectionnant cette fonction et en poussant la
mollette [1] il apparaîtra un menu au moyen duquel il est possible de sélectionner
une des modulations suivantes : 16, 32, 64, 128 et 256.
2) Symbol Rate (Vitesse de Symboles)
En sélectionnant cette fonction et en poussant la mollette [1] il apparaîtra un
menu au moyen duquel il est possible de sélectionner une des valeurs de vitesse
de symboles.
3) Inv. Spectrale (Inversion de spectre)
En cas de besoin, activer l'inversion de spectre (Oui). Si l'inversion spectrale est
sélectionnée de façon incorrecte, la réception ne sera pas correcte.
0 20 40 60 80 100 120
FREQ:
CAN:
MPEG-2
650.00 MHz
-3 kHz
43
C/N:
PUISS.:
MER:
BER:
16.5
66.2
24.7
3.4E-4
dB
dBuV
dB
CONFIGURATION
» SAVE AS:
» PLAN FREQUENCES:
» SYSTÈME:
» FRÉQ TRAME:
» LARGEUR CANAL:
» INV SPECTRALE:
» VITESSE SYMBOLES:
» MODULATIONS:
» SIGNAL:
CCIR_01
CCIR
PAL
50Hz
8.00MHz
OFF
6875kSymb
64QAM
DVB-C

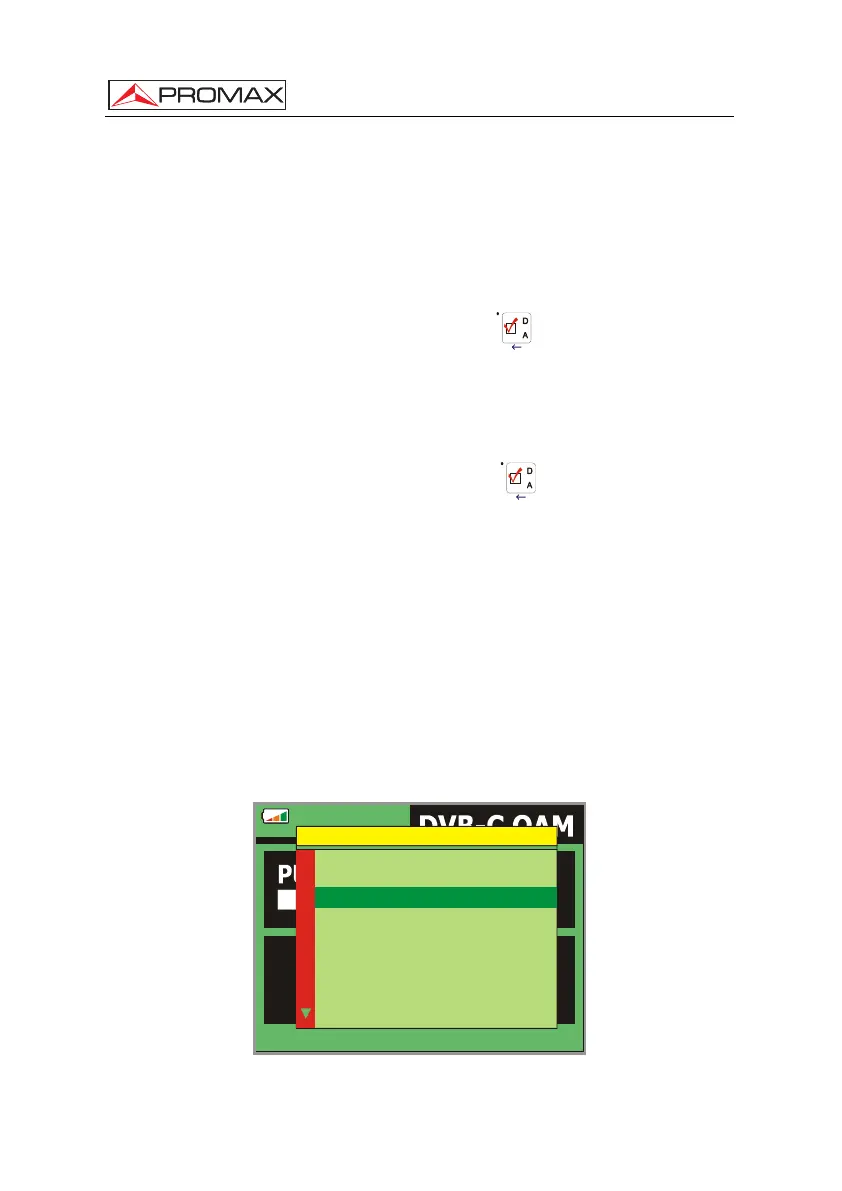

Figure 18.- Écran de configuration des mesures de signaux modulés en QAM.
