MANUAL DE INSTRUCCIONES. PRODIG-5
Página 46 11/2006
Banda satélite - Canales digitales (DVB-S):
Potencia del Canal Método automático.
C/N Relación entre la potencia de la señal modulada y la potencia
de ruido equivalente para el mismo ancho de ancho de banda.
MER Relación de error de la modulación
CBER Medida del BER (tasa de error) para la señal digital antes de la
corrección de errores (BER antes del FEC)
VBER Medida del BER (tasa de error) para la señal digital después de
la corrección de errores (BER después de Viterbi)
Para cambiar el tipo de medida pulse la tecla
[12]. En el monitor aparecerán
sucesivamente de forma cíclica todas las medidas disponibles para la señal
sintonizada.

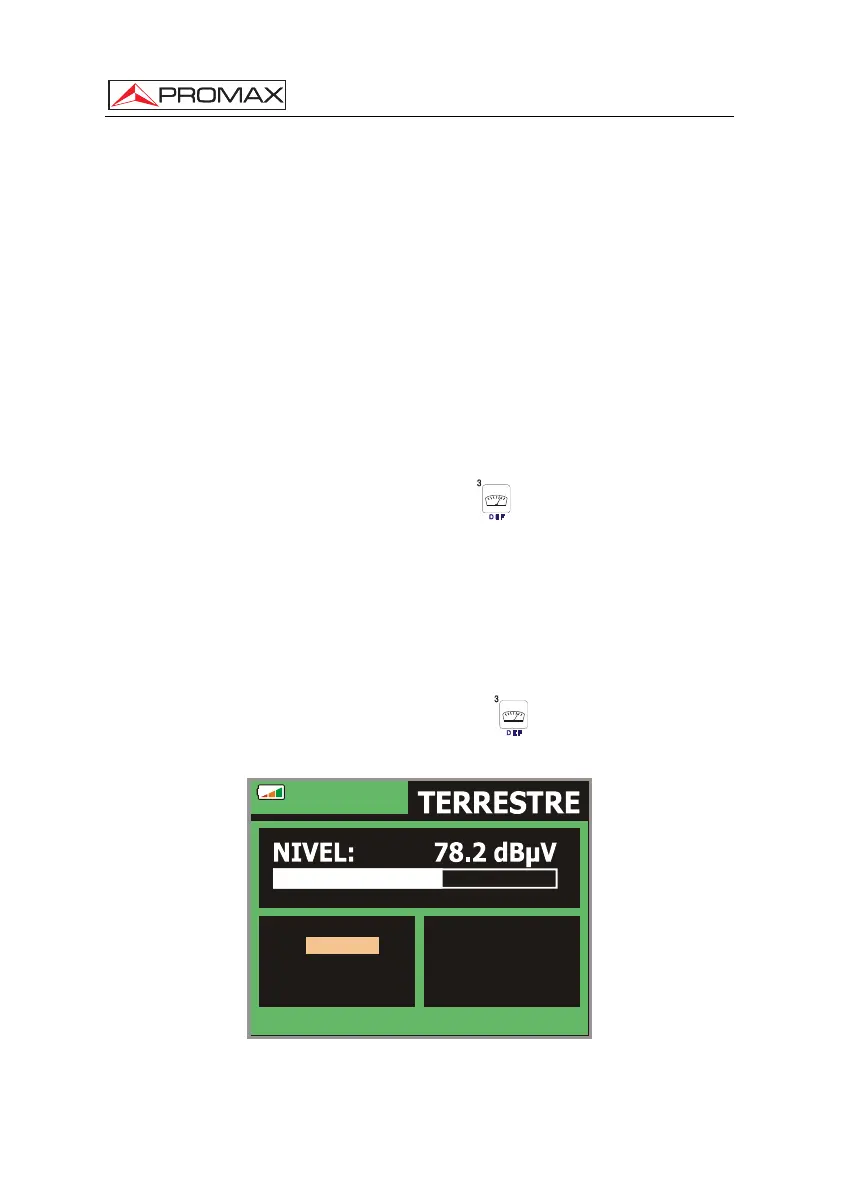

5.14.1 TV analógica: Medida del NIVEL de la portadora de vídeo
En el modo de medida de señales analógicas, el monitor del PRODIG-5
(
EXPLORER), puede actuar como un indicador analógico de nivel representando la
señal presente en la entrada.
Para cambiar el modo de medida pulsar la tecla
[12], aparecerá una pantalla
como la siguiente:
10 30 50 70 90 110 130
FREC:
CAN:
168.25 Mhz
S10
» NIVEL:
C/N:
V/A:
79.2
40.1
16.2
dBµV
dB
dB
Figura 21.- Medida del nivel de señal analógica en banda terrestre.
