MANUEL D’UTILISATION. PRODIG-5
11/2006 Page 59
Français
5.15 Analyseur de Spectre
Le mode Analyseur de Spectre permet de manière facile et rapide de voir sur le
moniteur tous les signaux présents dans la bande ainsi que d'effectuer en même temps
les mesures. Pour lui sélectionner il suffit d’enfoncer la touche
[13]. Le moniteur
présentera l’écran du mode spectre tel qu'il est présenté dans la figure suivante.
CAN:43 EXPAN.: 32 MHz
70
60
50
40
30
FRE
: MHz
PUISS: 65.6 dBµV
650.00

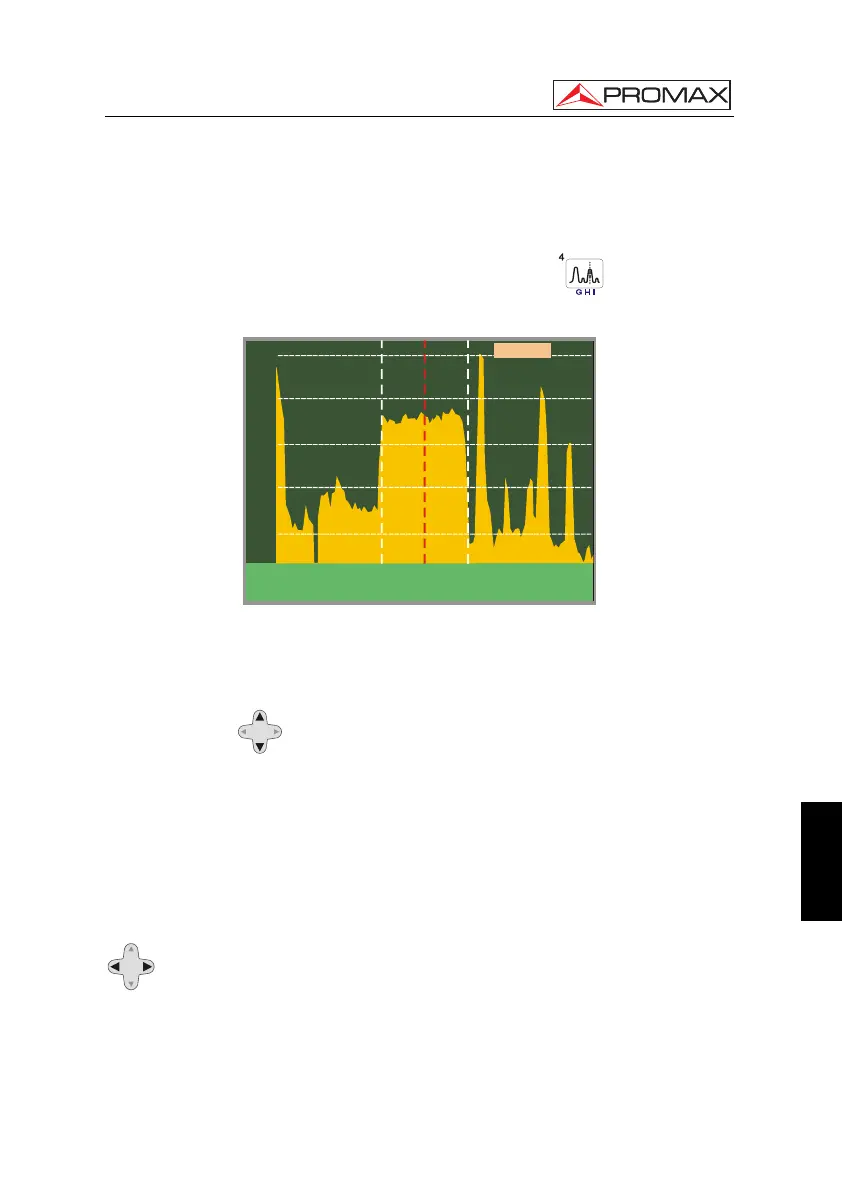

Figure 35.- Mode Analyseur de Spectre.
Les lignes horizontales font référence au niveau de signal, étant les lignes
discontinues séparées 10 dB. Le niveau de la ligne supérieure (70 dBµV sur la figure
précédente), appelé Niveau de Référence, peut être modifié à l'aide des touches de
curseur verticales
[6] entre 60 dBµV et 130 dBµV dans pas de 10 dB (de 70 dBµV
à 130 dBµV en bande satellite).
Dans le sens vertical est représenté le niveau de signal pour chaque fréquence;
les fréquences les plus basses étant dans la partie gauche de l'écran et les plus
élevées à droite. L'amplitude des lobes est calibrée. Dans l'exemple de la figure
précédente le niveau de bruit se situe autour de 25 dBµV et le lobe ayant le niveau de
signal le plus élevé (le troisième à partir de la droite) a environ 70 dBµV.
La marge de fréquences représentée (que nous appellerons Expansion à partir
de maintenant) peut aussi être modifiée à l'aide des touches de curseur horizontales
[6]. Ainsi, c’est possible de choisir la marge de fréquences réprésentée sur
l’écran dans le mode Analyseur de Spectre entre Complet (toute la bande), 500 MHz,
200 MHz, 100 MHz, 50 MHz, 32 MHz, 16 MHz et 8 MHz (ce dernier seulement dans la
bande terrestre).
