MANUAL DE INSTRUCCIONES. PRODIG-5
11/2006 Página 35
FREC:
CAN: 22
482.00 MHz
-1 kHz
C/N:
POTEN.:
MER:
CBER:
VBER:
dB
dBµV
dB
13/41
PUNTO DE MEDIDA:
CANALIZACION:
DATALOGGER_01
PUNTO_01
LEMSFORD
7.5
52.1
6.4
7.2E-2
1.7E-3
CANCELAR
DVB-T. MPEG-2. MIDIENDO... 21 Seg.

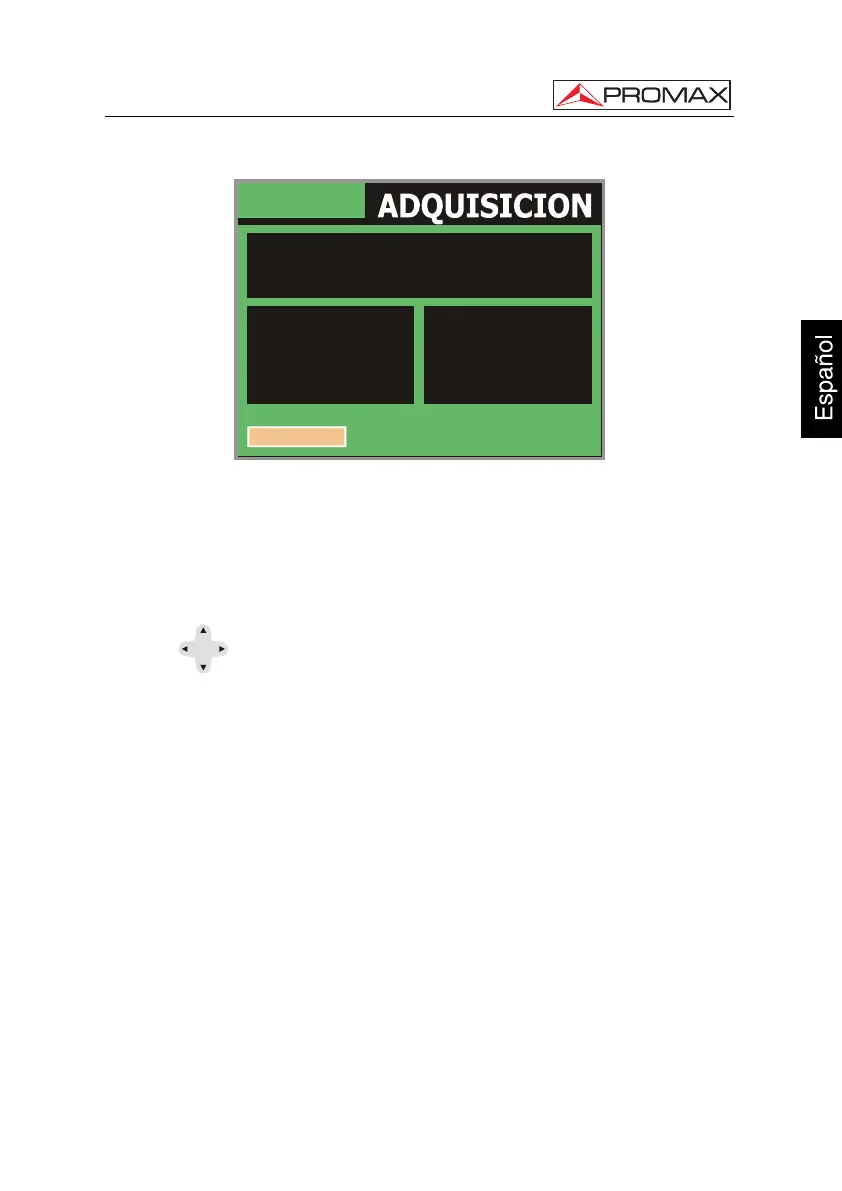

Figura 11.- Pantalla de adquisición de medidas
En el caso de canales digitales y dado que éstos implican un mayor proceso de
cálculo en la parte inferior de la pantalla aparece un contador del tiempo que resta para
finalizar las medidas del canal. En la esquina superior indica el canal que está midiendo
del total de la canalización.
Para acceder a los diferentes campos de la pantalla, se deben pulsar las teclas
de cursor
[6], y a continuación, si desea editarlos pulse el selector rotativo [1].
Tras seleccionar el campo
INICIAR el equipo procederá de forma automática a la
realización de las medidas. Cuando finalice el proceso ofrecerá la opción de repetirlas
(por ejemplo, para otro punto de medida), visualizar los datos girando el selector
rotativo [1], almacenar la información en la memoria del equipo (
GUARDAR) o
abandonar la adquisición realizada (
SALIR).
5.10.1 Adquisiciones para Test de Atenuación y prueba FI SAT (ICT)
El PRODIG-5 permite activar la función de adquisición automática mientras
ejecuta un Test de Atenuación en la banda terrestre o una prueba FI SAT (ICT) en la
banda satélite (ver apartado ‘5.11 Comprobación de redes de distribución’).
Para ello es necesario haber activado previamente una de estas dos pruebas,
como muestra la siguiente figura.
