MANUEL D’UTILISATION. PRODIG-5
11/2006 Page 37
Français
48.30
- - - -
MHz
kHz
90.6
86.3
dBuV
dBuV
GARDERCOMMENCER SORTIR
DATALOGGER_01
POINT_01
TEST ATTÉNUATION
TERMINÉ
POINT DE MESURE:
PLAN FRÉ
UENCES:
FREQ:
CAN: PILOT_01
REF:
NIVEAU:

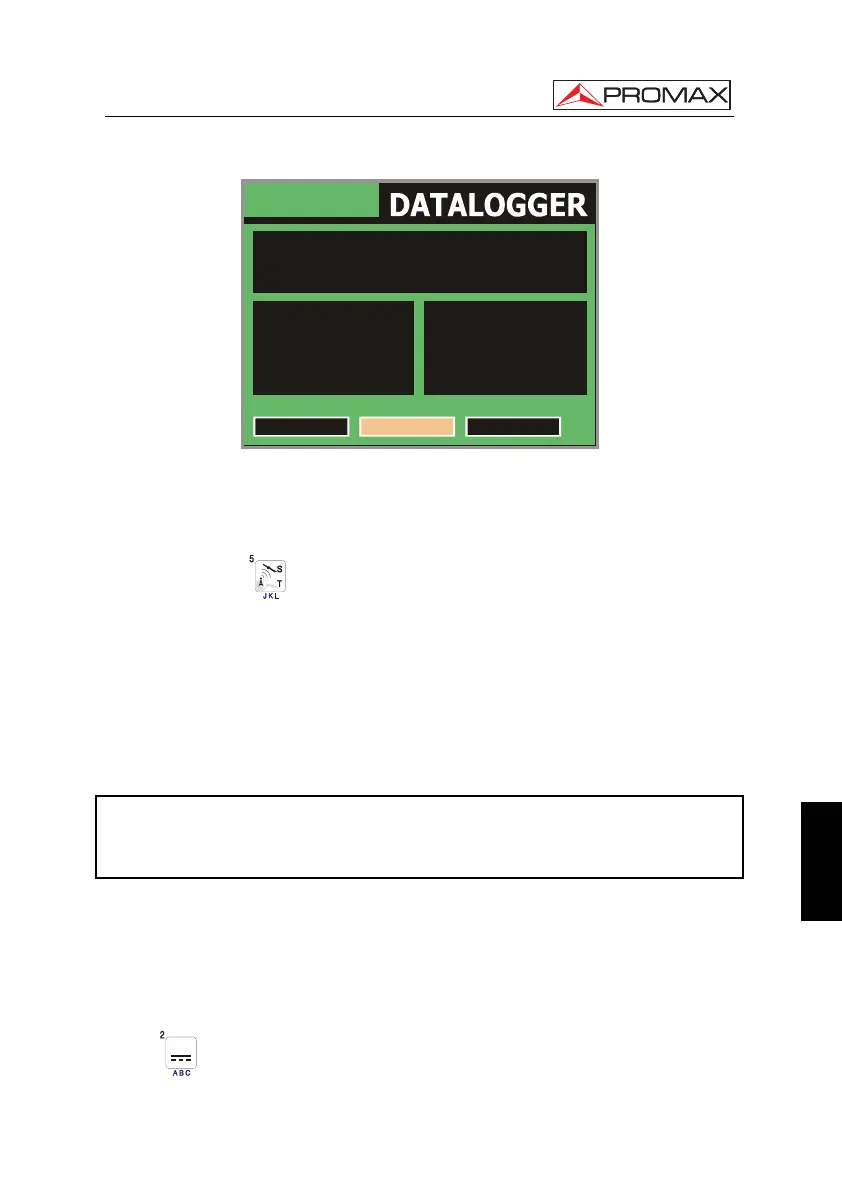

Figure 14.-
Fin de l'acquisition.
REMARQUE: Pour choisir les fonctions (Essai Atténuation ou essai FI SAT (ICT))
il peut être nécessaire d'échanger préalablement entre la bande de
fréquences de TV Satellite ou TV Terrestre au moyen de la touche
[10] du panneau frontal.
5.11 Vérification de réseaux de distribution
(Essai F.I. SAT / Test Attenuation)
Cette application permet vérifier facilement la réponse des installations d’ICT
(Infrastructures de Télécommunications) avant que soient opérationnelles les antennes
et les dispositifs de tête. La procédure permet d'évaluer la réponse en fréquence de
tout un réseau de distribution de signaux de TV à partir de deux pas:
NOTE: Pour cette application on recommande l'utilisation du générateur de
signaux RP-050 / RP-080 ou RP-250 de PROMAX, pour lesquels a été
spécialement conçu.
1.- CALIBRAGE
Brancher directement le générateur au PRODIG-5 (EXPLORER) au moyen du
connecteur-adaptateur BNC-F.
Alimenter le RP-050/RP-080 à travers l’EXPLORER, pour cela choisir la fonction
ALIM. EXT. (voir le chapitre '4.8 Alimentation des Unités Externes') en poussant la
touche
[11], et au moyen de la mollette [1] choisir une tension de 13 V.
