MANUEL D’UTILISATION. PRODIG-5
Page 68 11/2006
6.3 Prise Scart ou Péritel (DIN EN 50049)

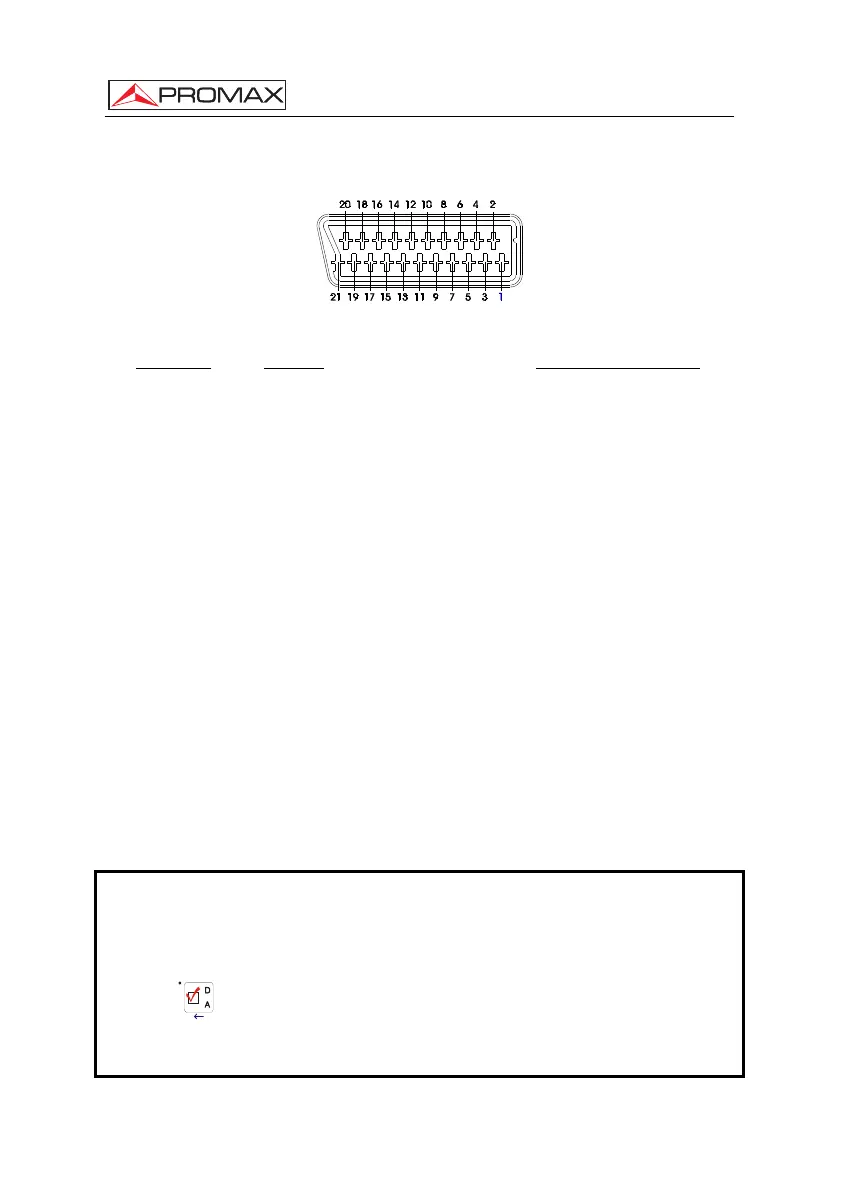

Figure 43.- Prise péritel
Nº DE PIN SIGNAL CARACTÉRISTIQUES
1 Sortie audio canal droit
2 Entrée audio canal droit
3 Sortie audio canal gauche
4 Masse audio
5 Masse bleu (B)
6 Entrée audio canal gauche
7 Sortie signal bleue (B)
8 Tension de commutation
9 Masse verte (G)
10 Ligne d’interconnexion des donnés 2 (not branché)
11 Sortie signal vert (G)
12 Ligne d’interconnexion des donnés 1 (not branché)
13 Masse rouge (R)
14 Masse commune des lignes
d’interconnexion des donnés (not branché)
15 Sortie signal rouge (R)
16 Signal éffacement (not branché)
17 Masse vidéo composé
18 Retour effacement (not branché)
19 Sortie vidéo composé
20 Entrée vidéo
21 Masse blindage connecteur
Tableau 5.- Description de la prise Péritel
NOTE: Pour choisir le mode de fonctionnement du connecteur SCART entre: Entrée
de vidéo, Sortie de vidéo ou Automatique, depuis le mode de visualisation
de TV [10] suivre les pas suivants:
1) Choisir le menu de Configuration des Mesures en poussant la touche
[17] et vérifier que le type de signal est ANALOGIQUE.
2) Choisir le mode adéquate de fonctionnement du SCART avec l'option
Vidéo/Audio Ext de ce menu.
