MANUAL DE INSTRUCCIONES. PRODIG-5
Página 70 11/2006
6.3 Euroconector (DIN EN 50049)

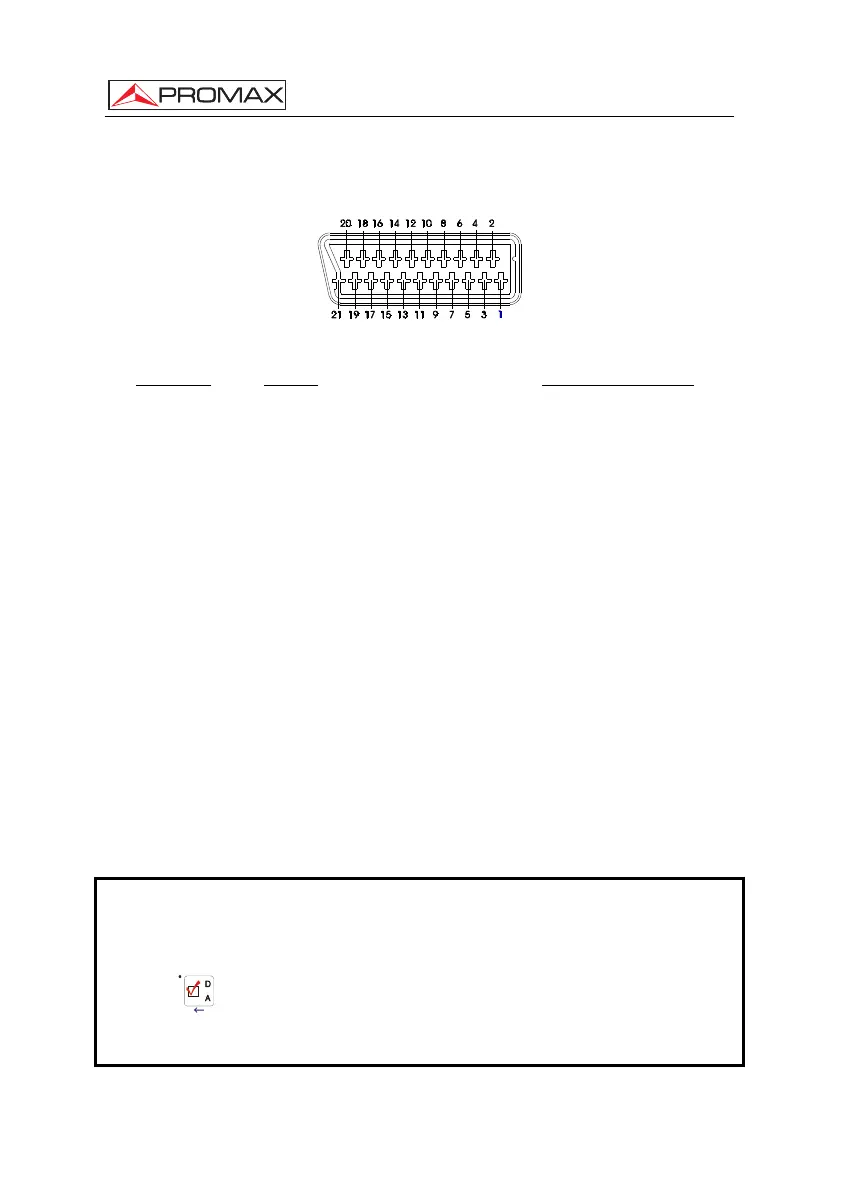

Figura 43.- Euroconector (vista exterior)
Nº DE PIN SEÑAL CARACTERÍSTICAS
1 Salida audio canal derecho
2 Entrada audio canal derecho
3 Salida audio canal izquierdo
4 Masa audio
5 Masa Azul (B)
6 Entrada audio canal izquierdo
7 Salida Azul (B)
8 Tensión de conmutación
9 Masa Verde (G)
10 Interfaz bus digital (no conectado)
11 Salida Verde (G)
12 Interfaz bus digital (no conectado)
13 Masa Rojo (R)
14 Reservado bus digital (no conectado)
15 Salida Rojo (R)
16 Señal borrado (no conectado)
17 Masa vídeo compuesto
18 Retorno borrado (no conectado)
19 Salida vídeo compuesto
20 Entrada vídeo
21 Masa blindaje conector
Tabla 5.- Descripción del Euroconector.
NOTA: Para seleccionar el modo de funcionamiento del conector SCART entre:
Entrada de vídeo, Salida de vídeo o Automático, desde el modo de
visualización de TV [10] seguir los siguientes pasos:
1) Seleccionar el menú de Configuración de Medidas pulsando la tecla
[17] y verificar que el tipo de señal es ANALÓGICA.
2) Seleccionar el modo adecuado de funcionamiento del SCART mediante la
opción Víd/Aud Ext de este menú.
