MANUEL D’UTILISATION. PRODIG-5
11/2006 Page 35
Français
DVB-T. MPEG-2. EN COURS...
13/41
POINT DE MESURE:
PLAN FRÉQUENCES:
DATALOGGER_00
POINT_01
LEMSFORD
21 Sec.
ANULLER
FREQ:
CAN: 22
482.00 MHz
-1 kHz
C/N:
PUISS.:
MER:
CBER:
VBER:
dB
dBµV
dB
7.5
52.1
6.4
7.2E-2
1.7E-3

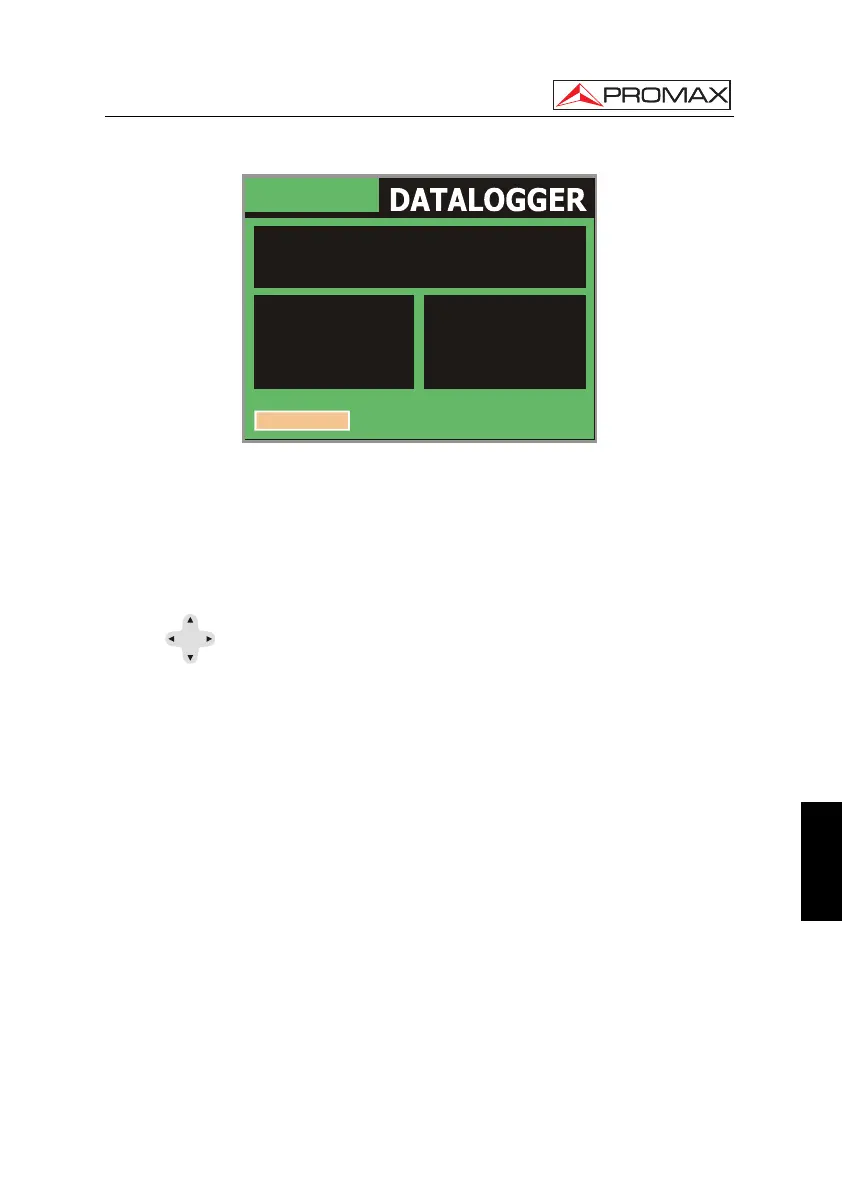

Figure 11.- Écran DATALOGGER
Dans le cas de canaux numériques et puisque ceux-ci impliquent un plus grand
processus de calcul, dans la partie inférieure de l'écran il apparaît un compteur du
temps qu'il reste pour finir toutes les mesures dans ce canal. Dans le coin supérieur de
l’écran on indique le canal qui est en train de mesurer du total correspondant au plan de
canaux.
Pour accéder aux différents champs de l'écran, on doit pousser les touches de
curseur
[6], et, si on souhaite les éditer, il faut pousser encore la mollette [1].
Après avoir activé le champ COMMENCER l'appareil procédera de manière
automatique à la réalisation des mesures. Quand l’appareil a fini le processus, offrira
l'option de répéter les mesures (par exemple, pour un autre point de mesure), de
visualiser les données obtenues en tournant la mollette [1], de stocker l'information
dans la mémoire interne (GARDER) ou de quitter la dernière saisie réalisée (SORTIR).
5.10.1 Acquisitions pour Test Atténuation et Essai F.I. Sat
Le PRODIG-5 permet d'effectuer des acquisitions de mesures tandis qu’il
exécute un
Test d'Atténuation dans la bande terrestre ou un essai F.I. Sat dans la
bande satellite
(voir chapitre ‘5.11 Vérification de réseaux de distribution‘).
Pour cela on a d’avoir activé, préalablement, un de ces deux essais, comme on
montre à la figure suivante.
