Au bas de la barre analogique de mesure du BER on montre la fréquence (ou
canal) de syntonie et la déviation de fréquence en kHz par rapport à la fréquence de
syntonie qui optimise le BER (par exemple Freq : 800,000 MHz + 1,2 kHz). Cette
déviation doit s'adapter, spécialement à partir de la mesure du C/N en bande satellite,
en accordant à nouveau le canal en mode de syntonie par fréquence
[24] à la
valeur plus petite possible.
5.14.5.2 Signaux DVB-T
Après avoir établi les paramètres du signal COFDM, il sera possible de mesurer
le BER.
On présente deux mesures:
Ensuite on montre la mesure du BER avant la correction d'erreurs: BER avant le
FEC: CBER.
-6 -5 -4 -3 -2 -1
FREQ:
CAN:
MPEG-2
650.00 MHz
-3 kHz
43
C/N:
PUISS.:
MER:
» CBER:
VBER:
dB
dBµV
dB
>21.3
55.8
19.5
5.0E-4
5.3E-5

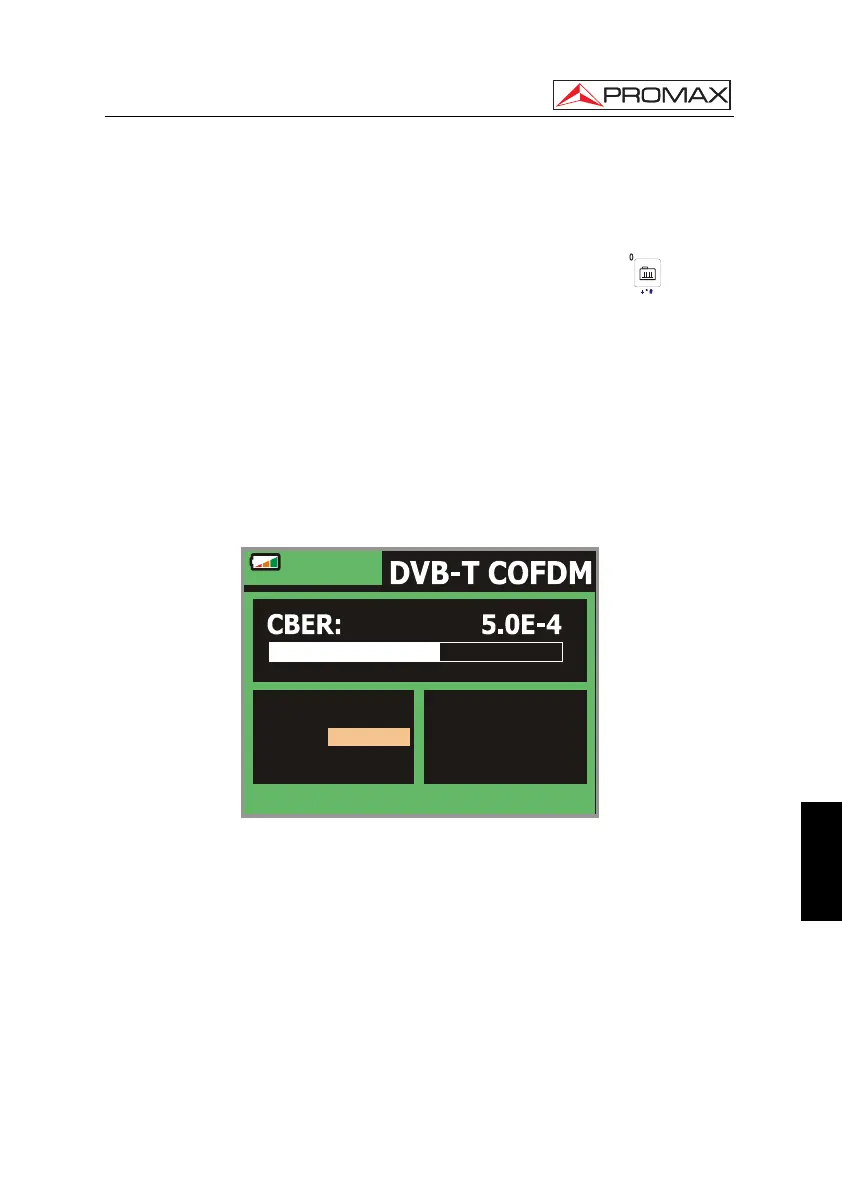

Figure 28.- Écran de mesure du CBER de signaux modulés en COFDM.
Dans un système de réception de signal numérique terrestre, après le décodeur
de signal COFDM deux méthodes de correction d'erreurs sont appliquées. Il est évident
que chaque fois qu'un correcteur d'erreurs est appliqué au signal numérique le taux
d'erreur change, ce qui fait que si l'on mesure le taux d'erreur à la sortie du
démodulateur de COFDM, après Viterbi et à la sortie du décodeur de Reed-Solomon
l'on obtient des taux d'erreurs différents. Le PRODIG-5
EXPLORER donne la mesure du
BER après Viterbi (VBER).
