MANUEL D’UTILISATION. PRODIG-5
Page 52 11/2006
-6 -5 -4 -3 -2 -1
FREQ:
CAN:
MPEG-2
650.00 MHz
-3 kHz
C/N:
PUISS.:
MER:
» BER:
dB
dBµV
dB
16.5
66.2
24.7
3.4E-4
43

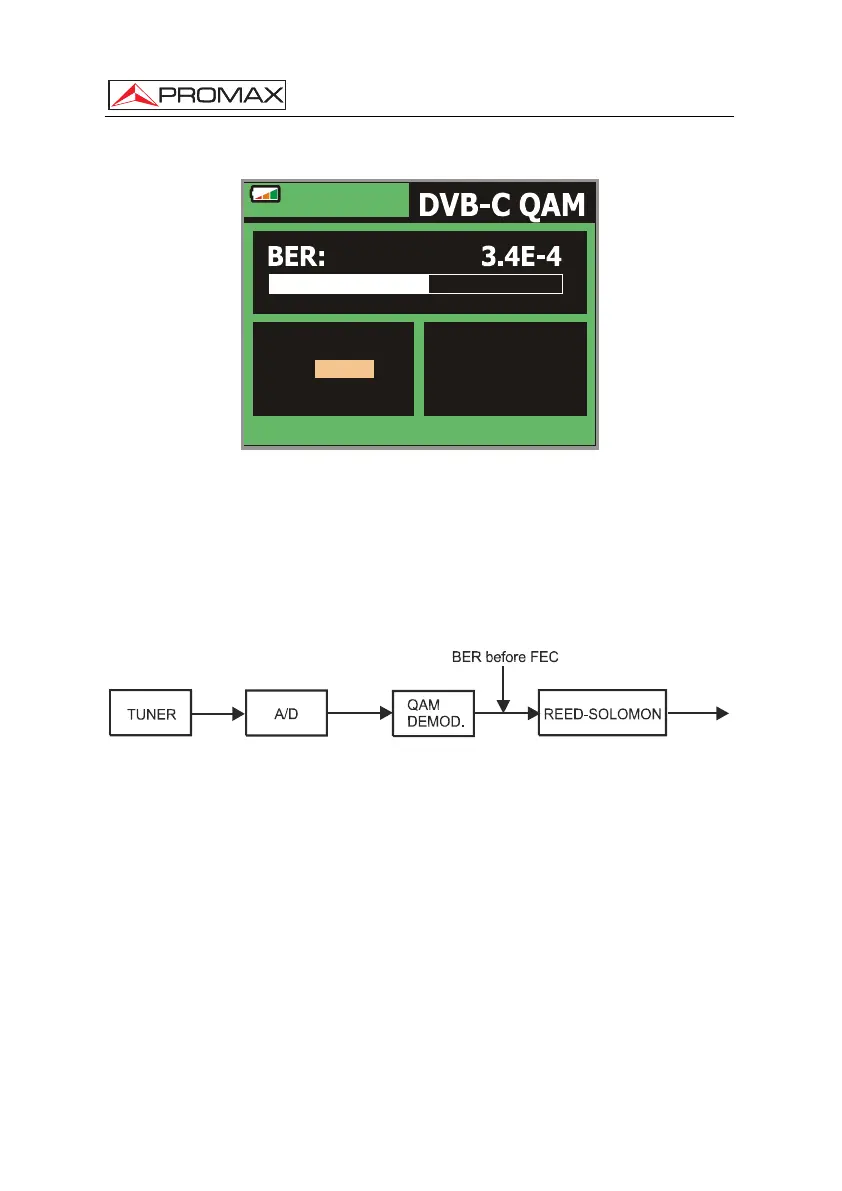

Figure 26.- Écran de mesure du BER de signaux modulés en QAM.
On montre la mesure du BER avant la correction d'erreurs : BER avant FEC.
Dans un système de réception de signal numérique par câble, après le
démodulateur de signal QAM une méthode de correction d'erreurs est appliquée:
Reed-Solomon (voir la figure suivante). Il est évident que le taux d'erreur à la sortie du
correcteur est inférieur à le taux d'erreur à la sortie du démodulateur QAM. C'est pour
cela que cet écran proportionne la mesure du BER avant la correction d'erreurs.
Figure 27.- Système de réception numérique par câble.
La mesure du BER est présentée en valeur absolue en notation scientifique
(1.0 E-5 signifie 1.0 x10
-5
, c'est à dire un bit incorrect pour chaque 100.000) et à l'aide
d'une barre analogique (plus sa longueur est petite, meilleure sera la qualité du signal).
La représentation analogique est présentée sur une échelle logarithmique (pas
linéaire).
Afin d'avoir une référence sur la qualité d'une image, l'on considère qu'un
système a une qualité acceptable lorsqu'il se produit moins d'une erreur non corrigible
pour chaque heure de transmission. L'on appelle cette frontière QEF (de l'anglais
Quasi-Error-Free) et cela correspond à un taux d'erreur avant FEC de 2.0E-4 BER
(2.0x10
-4
, c'est à dire 2 bits incorrects pour chaque 10.000). Cette valeur a été marquée
sur la barre de la mesure du BER et c'est pour cela que la mesure du BER pour des
signaux acceptables doit se trouver sur la gauche de cette marque.
