MANUAL DE INSTRUCCIONES. PRODIG-5
11/2006 Página 51
5.14.4 TV digital: Medida de Potencia de un Canal (Potencia)
El PRODIG-5 (
EXPLORER) mide la potencia del canal en el ancho de banda del
filtro de medida y estima la potencia total del canal asumiendo que la densidad
espectral es uniforme en todo el ancho de banda del canal.
Al seleccionar el modo de medida POTENCIA CANAL en el monitor aparece la
siguiente información:
FREC:
CAN:
MPEG-2
650.00 MHz
-3 kHz
43
C/N:
» POTEN.:
MER:
CBER:
VBER:
dB
dBµV
dB
>21.3
55.8
19.5
5.0E-2
5.3E-4
10 30 50 70 90 110 130

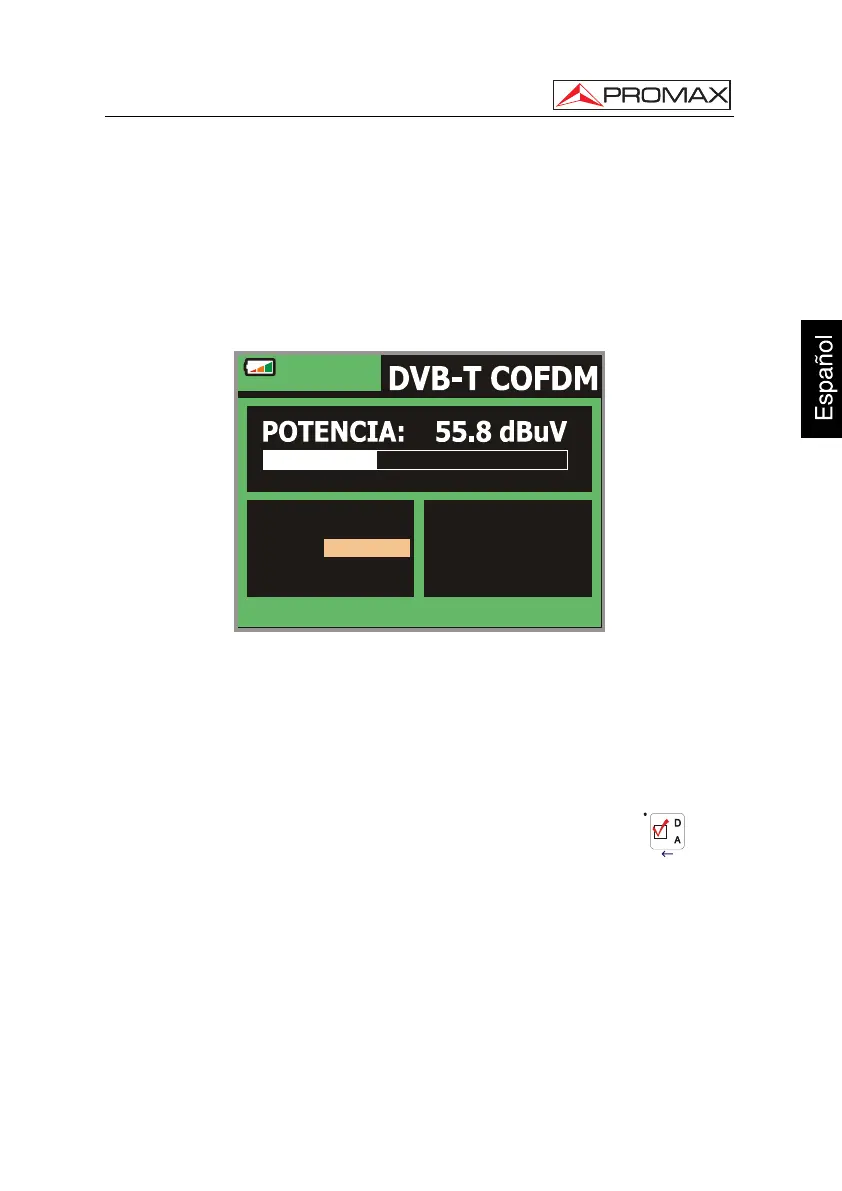

Figura 25.- Medida de la potencia de canales digitales.
Además de la potencia del canal digital (55,8 dBµV en el ejemplo de la figura
anterior) se muestra la frecuencia de sintonía o el canal, de acuerdo con el modo de
sintonía seleccionado, y la frecuencia de desplazamiento para el cálculo de la potencia
del canal digital.
Para que la medida de potencia de un canal digital sea correcta es imprescindible
haber definido previamente el ancho de banda del canal mediante la función Ancho de
Banda del menú Configuración de Medidas que aparece al pulsar la tecla
[17].
5.14.5 TV digital: Medida del BER
El PRODIG-5 (EXPLORER) permite medir la tasa de error (BER) de una señal
digital de tres formas diferentes, dependiendo del tipo de modulación empleada.
Para seleccionar la de medida del BER:
