Aucun signal
On n'a détecté aucun signal.
Timing recovered
Seulement il est possible de récupérer le temps de symbole.
AFC in lock
Le contrôle automatique de fréquence du système peut identifier et suivre une
transmission numérique (TDT) mais ses paramètres ne peuvent pas être obtenus.
Pour cause, une situation transitoire précédente à l'identification des TPS
(Transmission Parameter Signalling) ou bien une transmission de TDT avec un
rapport C/N insuffisant.
TPS in lock
Les TPS (Transmission Parameter Signalling) ont été décodés. Les TPS sont des
porteuses (17 dans le système 2k et 68 dans le système 8k) modulées en
DBPSK, contenant information liée à la transmission, à la modulation et à la
codification : Type de modulation (QPSK, 16-QAM, 64-QAM), Hiérarchie,
Intervalle de Garde, Viterbi Code Rate, Mode de Transmission (2k ou 8k) et
numéro de la trame reçue.
MPEG-2
Détection correcte d'un signal MPEG-2.
5.14.5.3 Signaux DVB-S
Après avoir établi les paramètres du signal QPSK, il sera possible de mesurer le
BER. Ensuite on présente la mesure du BER avant la correction d'erreurs : BER avant
le FEC: CBER.
-6 -5 -4 -3 -2 -1
MPEG-2
FREQ:
DL-Ku:
CAN:
1781.94
12382.0
MHz
5037 kHz
MHz
MHz99
C/N:
PUISS.:
MER:
» CBER:
VBER:
dB
dBµV
dB
0.2
51.5
10.9
9.7E-4
5.2E-8

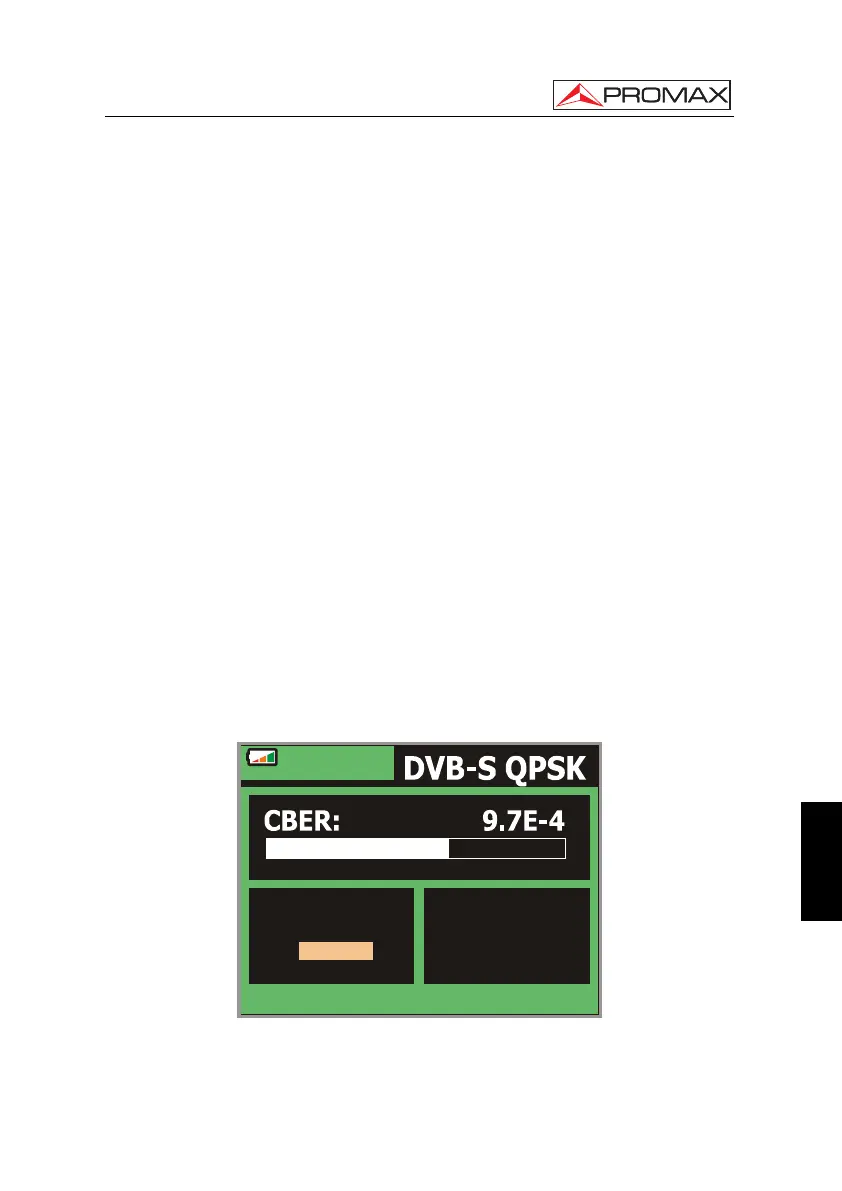

Figure 31.- Écran de mesure du CBER de signaux modulés en QPSK.
