MANUEL D’UTILISATION. PRODIG-5
Page 56 11/2006
Dans un système de réception de signal numérique par satellite, après le
décodeur de signal QPSK deux méthodes de correction d'erreurs sont appliquées (voir
figure suivante). Il est évident que chaque fois qu'un correcteur d'erreurs est appliqué
au signal numérique le taux d'erreur change, ce qui fait que si l'on mesure le taux
d'erreur à la sortie du démodulateur de QPSK, après Viterbi et à la sortie du décodeur
de Reed-Solomon l'on obtient des taux d'erreurs différents. C'est pour cela que le
PRODIG-5
(EXPLORER) proportionne la mesure du BER avant la correction d'erreurs,
après Viterbi (VBER).

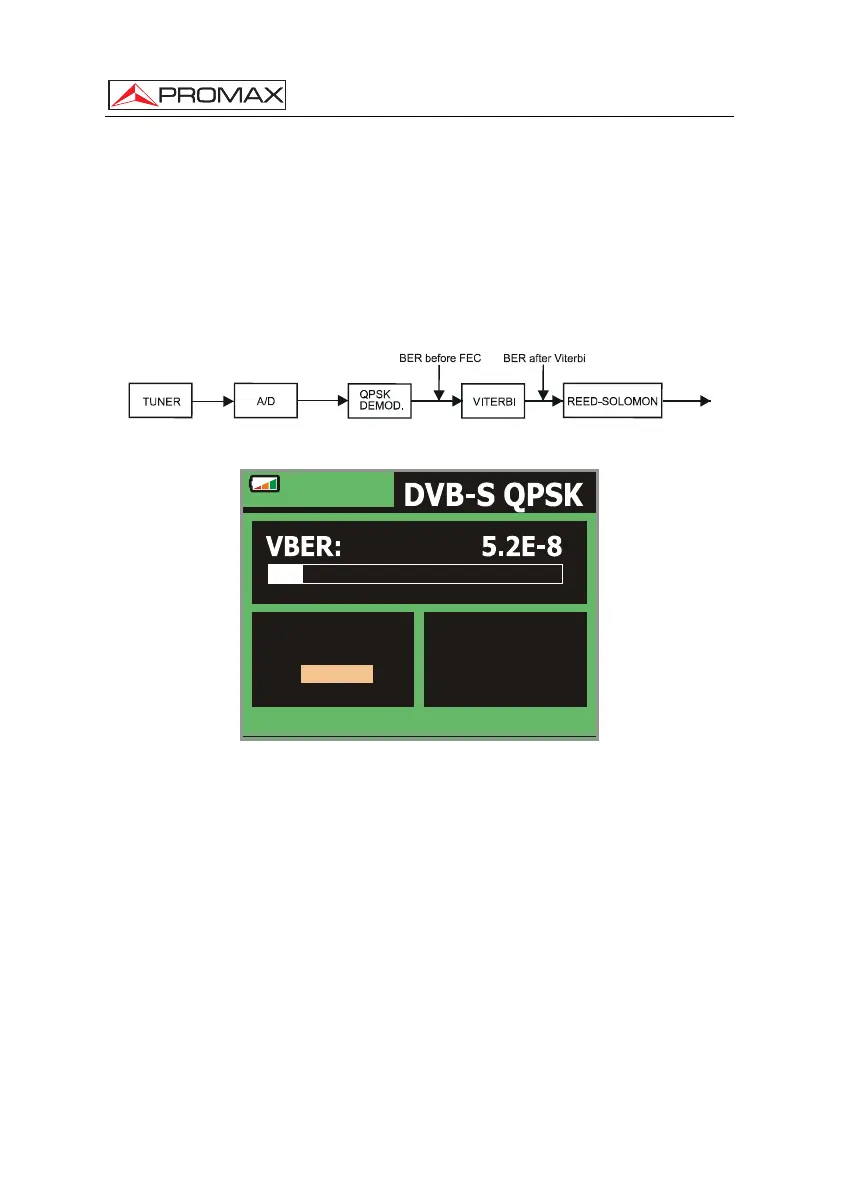

Figure 32.- Système de réception numérique par satellite.
-8 -7 -6 -5 QEF -4 -3
MPEG-2
FREQ:
DL-Ku:
CAN:
1781.94
12382.0
MHz
5037 kHz
MHz
MHz99
C/N:
PUISS.:
MER:
CBER:
» VBER:
dB
dBµV
dB
0.2
51.5
10.9
9.7E-4
5.2E-8
Figure 33.- Écran de mesure du VBER de signaux modulés en QPSK.
La mesure du BER est présentée en valeur absolue en notation scientifique (2.0
E-3 signifie 2 bits incorrects pour chaque 1.000) et à l'aide d'une barre analogique (plus
sa longueur est petite, meilleure sera la qualité du signal). La représentation analogique
est présentée sur une échelle logarithmique (pas linéaire).
Afin d'avoir une référence sur la qualité d'une image, l'on considère qu'un
système a une qualité acceptable lorsqu'il se produit moins d'une erreur non corrigible
pour chaque heure de transmission. L'on appelle cette frontière QEF (de l'anglais
Quasi-Error-Free) et cela correspond à un taux d'erreur après Viterbi de 2.0E-4 BER
(2.0x10
-4
, 2 bits incorrects pour chaque 10.000). Cette valeur a été marquée sur la barre
de la mesure du BER après Viterbi et c'est pour cela que la mesure du BER pour des
signaux acceptables doit se trouver sur la gauche de cette marque.
