MANUEL D’UTILISATION. PRODIG-5
Page 50 11/2006
REMARQUE IMPORTANT
Pour mesurer correctement le Rapport Porteuse / Bruit de canaux numériques, il faut
syntoniseur le canal dans sa fréquence centrale.
Dans le cas de la présence de canaux numériques adjacents, ceux-ci peuvent fausser
la lecture de la valeur du niveau de bruit.
5.14.4 TV numérique: Mesure de la Puissance
Le PRODIG-5 (EXPLORER) mesure la puissance du canal dans la largeur de
bande du filtre de mesure et estime la puissance totale du canal en considérant que la
densité spectrale est uniforme sur toute la largeur de bande du canal.
En sélectionnant le mode de mesure PUISSANCE CANAL l'information
ci-dessous apparaîtra sur le moniteur:
FREQ:
CAN:
MPEG-2
650.00 MHz
-3 kHz
43
C/N:
» PUISS.:
MER:
CBER:
VBER:
dB
dBµV
dB
>21.3
55.8
19.5
5.0E-2
5.3E-4
10 30 50 70 90 110 130

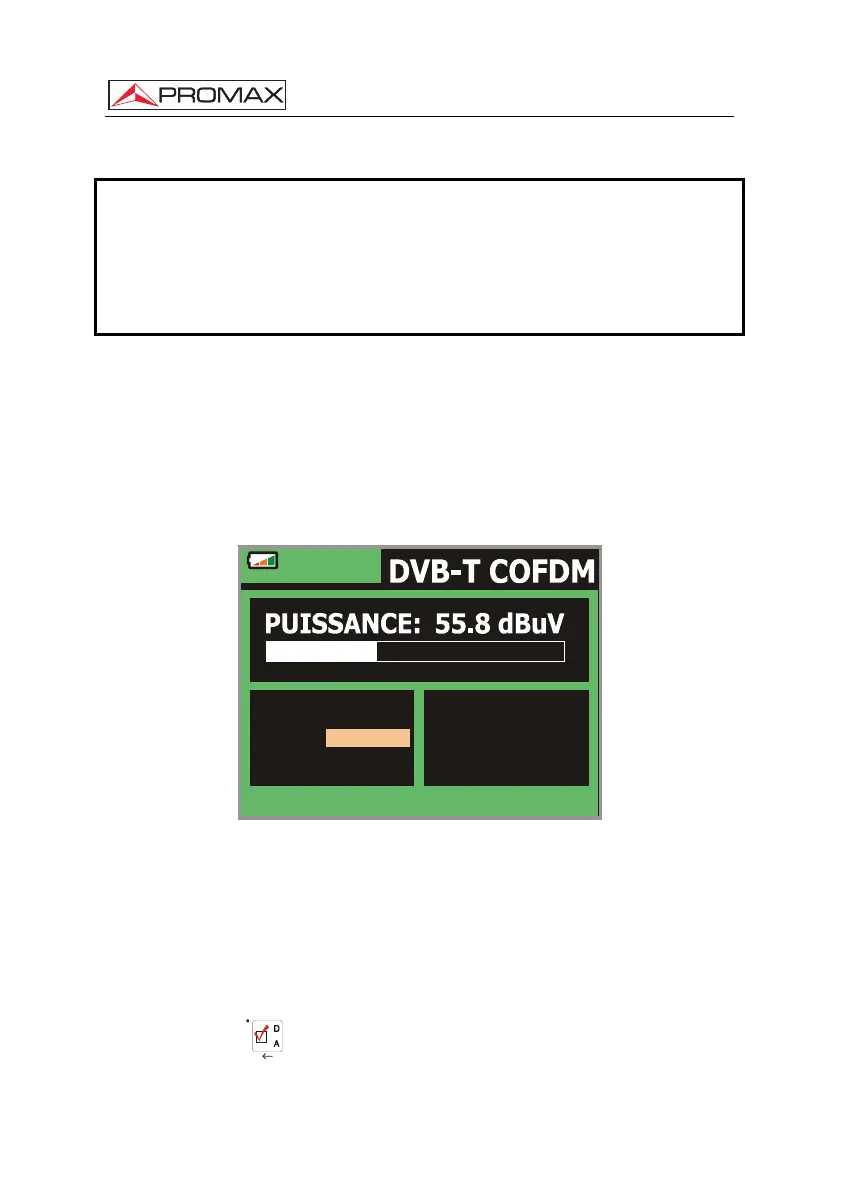

Figure 25.- Mesure de la puissance de canaux numériques.
En plus de la puissance du canal numérique (55,8 dBµV dans l'exemple de la
figure précédente) la fréquence de syntonie ou le canal sera présenté, conformément
au mode de syntonie sélectionné et la fréquence de déplacement pour le calcul de la
puissance du canal numérique.
Afin que la mesure de puissance d'un canal numérique soit correcte, il est
indispensable d'avoir préalablement défini la largeur de bande du canal à l'aide de la
fonction Largeur Canal, dans le menu Configuration des Mesures qui apparaît en
poussant la touche
[17].
