MANUAL DE INSTRUCCIONES. PRODIG-5
Página 52 11/2006
1) Seleccionar la Configuración de Medidas de señales digitales pulsando la tecla
[17].
2) Seleccionar mediante la opción Señal del menú de CONFIGURACIÓN: DVB-C
para la medida de señales moduladas en QAM, DVB-T para la medida de
señales moduladas en COFDM o DVB-S para la medida de señales moduladas
en QPSK. Los márgenes de frecuencia admisibles son los siguientes:
Señales DVB-C (QAM) 45 MHz a 865 MHz
Señales DVB-T
(COFDM) 45 MHz a 865 MHz
Señales DVB-S
(QPSK) 950 MHz a 2150 MHz
3) Introducir los parámetros relativos a la señal digital que aparecen en el menú de
CONFIGURACIÓN de la medida, según se ha descrito anteriormente.
4) Seleccionar la opción salir del menú de CONFIGURACIÓN de las medidas.
5.14.5.1 Señales DVB-C
Una vez establecidos los parámetros de la señal QAM, será posible medir el
BER, pulsar la tecla
[12] hasta que aparezca la pantalla de medida del BER.

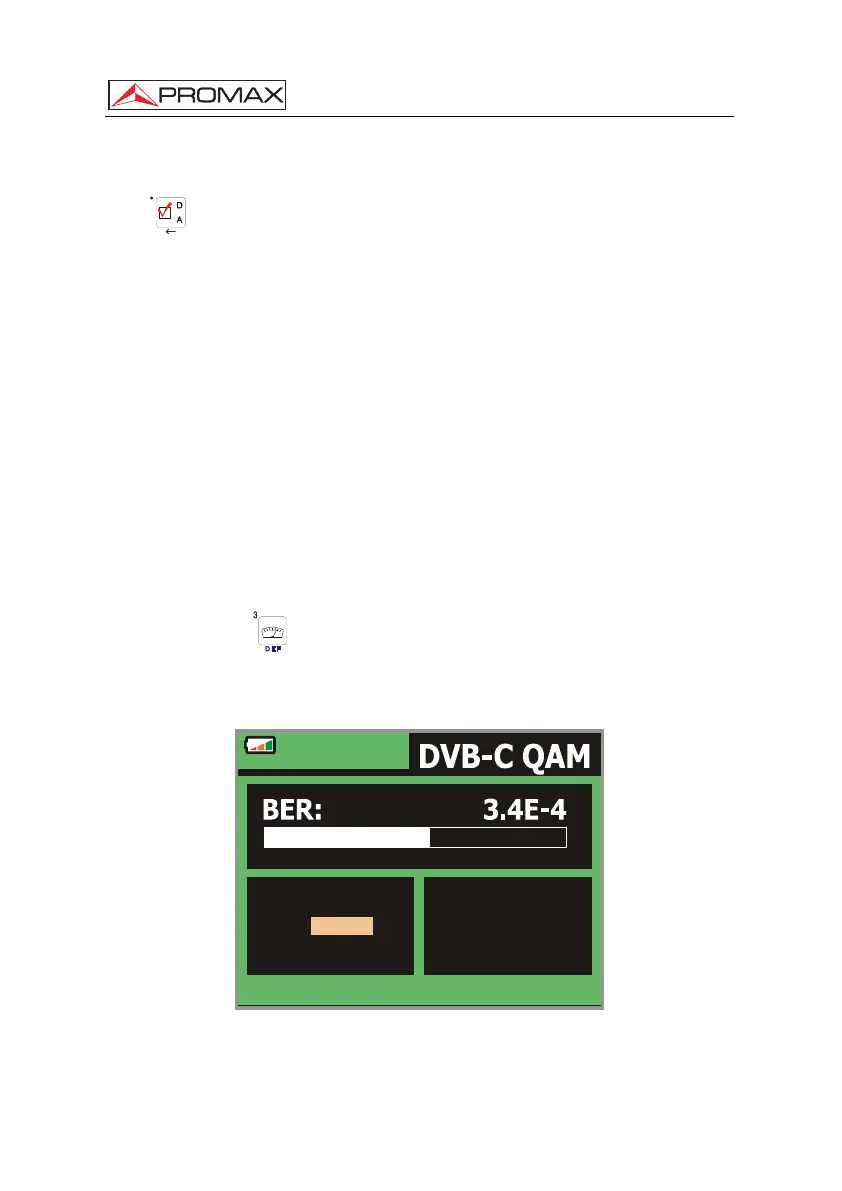

En el modo de medida del BER, el monitor mostrará una pantalla como la
siguiente:
-6 -5 -4 -3 -2 -1
FREC:
CAN:
MPEG-2
650.00 MHz
-3 kHz
C/N:
POTEN.:
MER:
» BER:
dB
dBµV
dB
16.5
66.2
24.7
3.4E-4
43
Figura 26.- Pantalla de medida del BER de señales moduladas en QAM.
