MANUEL D’UTILISATION. PRODIG-5
Page 54 11/2006

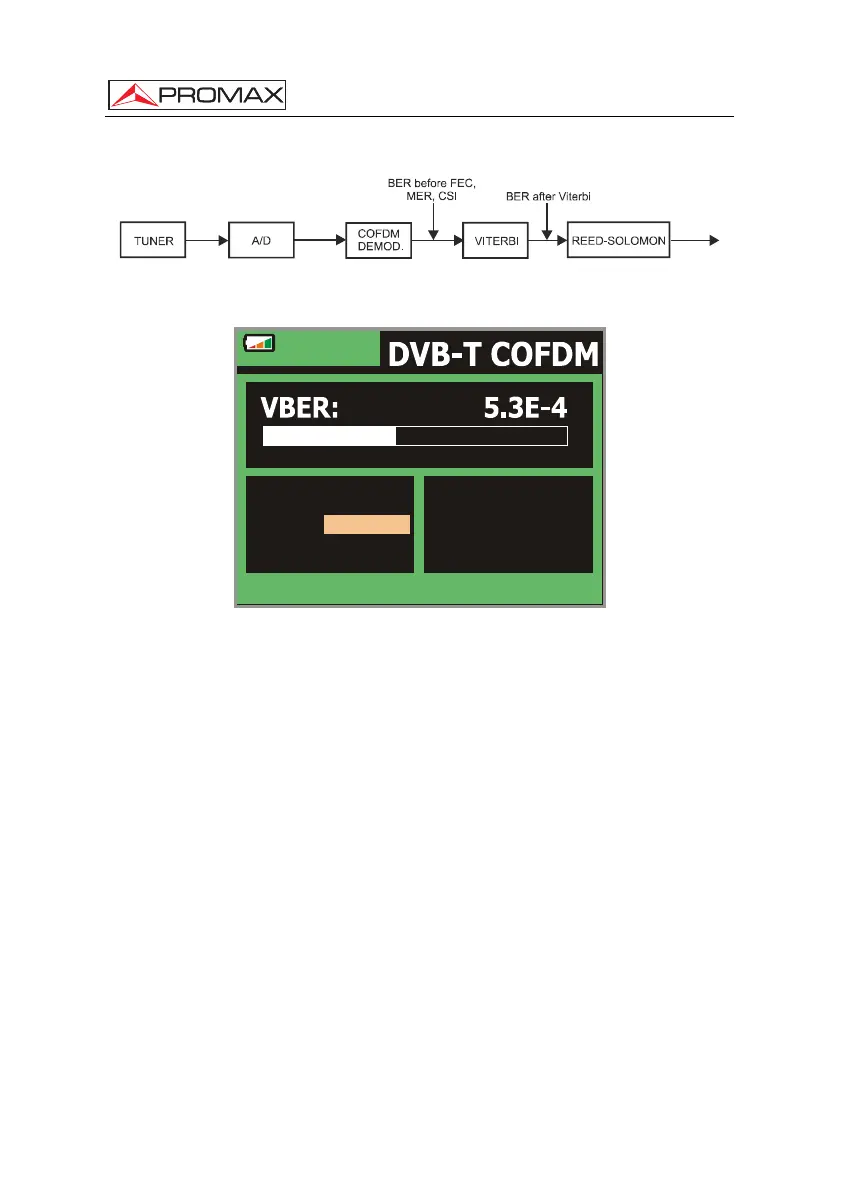

Figura 29.- Système de réception COFDM.
-7 -6 -5 QEF -3 -2 -1
FREQ:
CAN:
MPEG-2
650.00 MHz
-3 kHz
43
C/N:
PUISS.:
MER:
CBER:
» VBER:
dB
dBµV
dB
>21.3
55.8
19.5
5.0E-4
5.3E-5
Figure 30.- Écran de mesure du BER de signaux modulés en COFDM. VBER.
La mesure du BER est présentée en valeur absolue en notation scientifique
(3.1E-7 signifie 3,1x10
-7
, c'est à dire 3,1 bits erronés de valeur moyenne chaque
10000000) et à l'aide d'une barre analogique (plus sa longueur est petite, meilleure
sera la qualité du signal). La représentation analogique est présentée sur une échelle
logarithmique (pas linéaire), c'est à dire que les marques de la barre correspondent à
l'exposant de la mesure.
Afin d'avoir une référence sur la qualité d'une image, l'on considère qu'un
système a une qualité acceptable lorsqu'il se produit moins d'une erreur non corrigible
pour chaque heure de transmission. L'on appelle cette frontière QEF (de l'anglais
Quasi-Error-Free) et cela correspond à un taux d'erreur après Viterbi de 2.0E-4 BER
(2.0x10
-4
, c'est à dire 2 bits erronés pour chaque 10000). Cette valeur a été marquée
sur la barre de la mesure du BER après Viterbi et c'est pour cela que la mesure du BER
pour des signaux acceptables doit se trouver sur la gauche de cette marque.
Dernièrement il apparaît une ligne d'état que présente d'information en rapport
avec le signal détecté. Les possibles messages qui peuvent apparaître et leur
signification se montrent dans la liste suivante, dans laquelle on présente les différent
messages par ordre du plus petit au plus grand accomplissement des paramètres du
standard MPEG-2:
