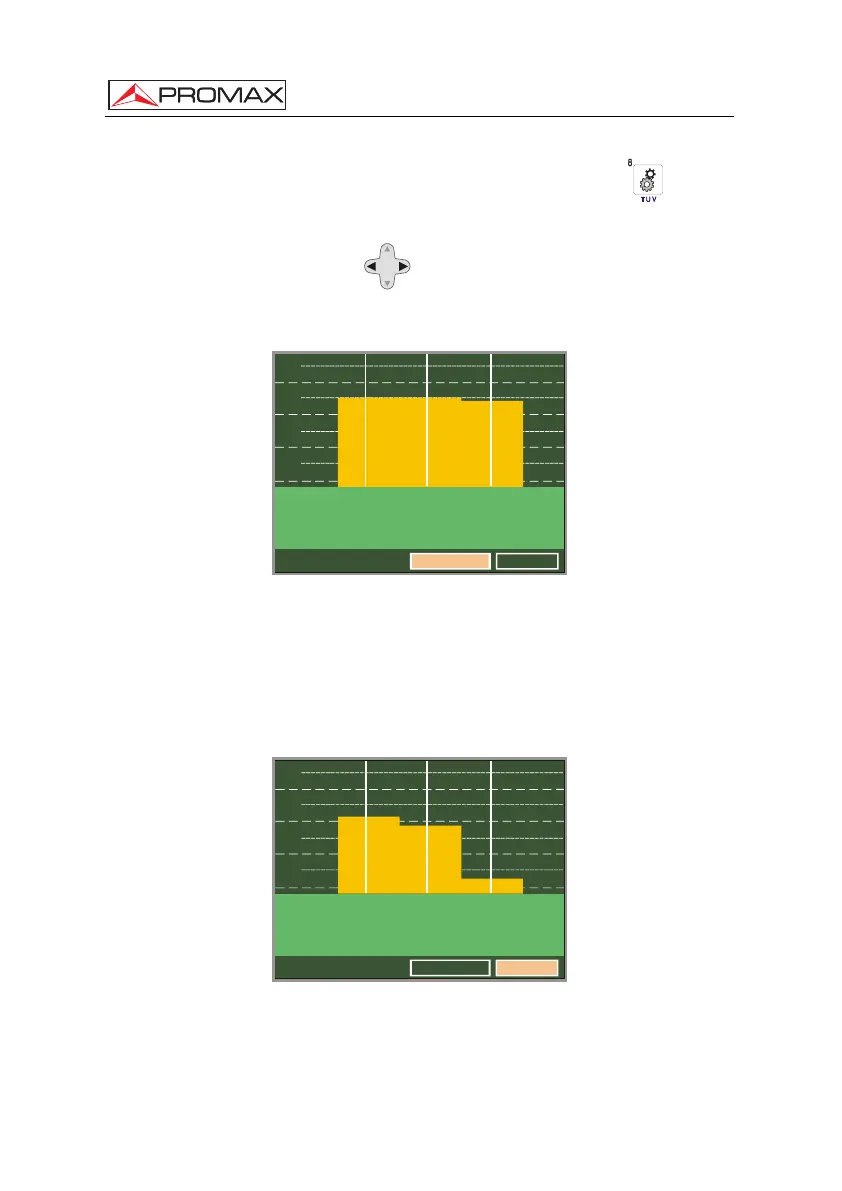

MANUEL D’UTILISATION. PRODIG-5
Page 38 11/2006
Finalement, choisir l'application Essai F.I. Sat du menu d’OUTILS
[22] pour
bande satellite ou bien l’application Test Atténuation pour bande terrestre, relier le
générateur au point où sera branchée l'antenne (origine du signal) et à l’aide des
touches de curseur horizontales
[6] accéder à la fonction Étalonner (voir
suivante figure). Attendre quelques seconds jusqu'à ce qu'il finisse le processus de
calibrage des trois fréquences pilotes.
10
0
-10
-20
SORTIRÉTALONNER
FREQ:
REF:
TEST:
ATT:
1042.25
84.7
84.5
0.2
1703.25
90.2
90.2
0.0
2108.25
99.1
1.2
100.3
MHz
dBuV
dBuV
dB
Figure 15.- Essai F.I. Sat. Bande Satellite.
2.- MESURE DES TROIS PILOTES LE LONG DU RESEAU
Une fois calibré le PRODIG-5 (EXPLORER), on peut se disposer à faire les
mesures de niveaux dans les différentes prises de distribution au moyen du
EXPLORER. Sur l’écran apparaîtront les valeurs des atténuations mesurées pour
les trois fréquences pilotes dans une certaine prise (voir la suivante figure).
10
0
-10
-20
1042.25
84.7
80.7
4.0
1703.25
90.2
84.2
6.0
2108.25
100.3
77.6
22.7
MHz
dBuV
dBuV
dB
FREQ:
REF:
TEST:
ATT:
SORTIRÉTALONNER
Figure 16.- Mesures d’atténuation pour une prise.
Pour finir les mesures pousser la mollette [1] et choisir ensuite l'option (SORTIR).
