MANUAL DE INSTRUCCIONES. PRODIG-5
Página 36 11/2006
FREC:
REF:
TEST:
ATE:
10
0
-10
-20
48.30
90.6
86.3
4.3
519.25
83.7
73.1
10.6
631.25
83.6
70.2
13.4
MHz
dBuV
dBuV
dB
SALIRCALIBRAR

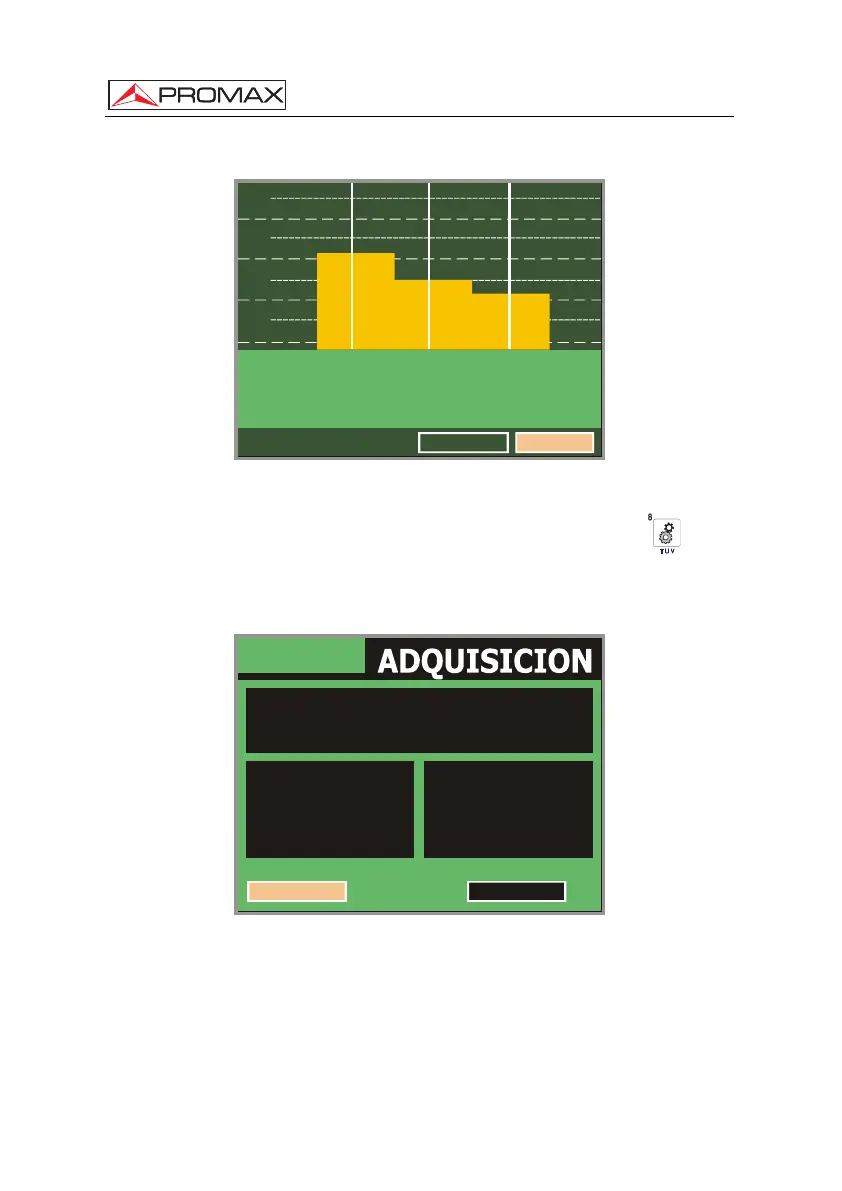

Figura 12.- Test de Atenuación. Banda terreste.
A continuación, acceder al menú de UTILIDADES pulsando la tecla
[22], y
activar la opción HACER ADQUISICIONES, y después la opción NUEVA
ADQUISICIÓN. En el campo CANALIZACIÓN aparecerá el tipo de prueba que el
equipo registrará automáticamente.
FREC:
CAN:
A PUNTO PARA EMPEZAR
48.30
- - -
MHz
kHz
REF:
NIVEL:
- - -
- - -
dBuV
dBuV
PUNTO DE MEDIDA:
CANALIZACION:
DATALOGGER_01
PUNTO_01
TEST ATENUACION
INICIAR SALIR
Figura 13.- Pantalla de adquisición para las frecuencias Test Atenuación.
Al seleccionar la opción INICIAR el medidor obtendrá los valores
correspondientes a las tres frecuencias piloto de la banda activa. Al finalizar la captura
de datos ofrecerá la posibilidad de guardar la adquisición realizada o iniciar una nueva.
