MANUAL DE INSTRUCCIONES. PRODIG-5
Página 38 11/2006
Alimentar el RP-050/RP-080 a través del
EXPLORER, para ello seleccionar la
función Alimentación de las unidades exteriores (ver apartado '5.7 Alimentación de
las Unidades Exteriores') pulsando la tecla
[11], y mediante el selector rotativo [1]
seleccionar una tensión de 13 V.
Finalmente, seleccionar la aplicación PRUEBA FI SAT (ICT) del menú de
UTILIDADES
[22] para banda Satélite o bien la aplicación TEST ATENUACIÓN
para banda terrestre, conectar el generador en el punto donde irá conectada la
antena (origen de la señal) y mediante los cursores horizontales
[6] acceder a la
función Calibrar (ver siguiente figura). Esperar unos segundos hasta que acabe el
proceso de calibración de las tres frecuencias piloto.
10
0
-10
-20
SALIRCALIBRAR
FREC:
REF:
TEST:
ATE:
1042.25
84.7
84.5
0.2
1703.25
90.2
90.2
0.0
2108.25
99.1
1.2
100.3
MHz
dBuV
dBuV
dB

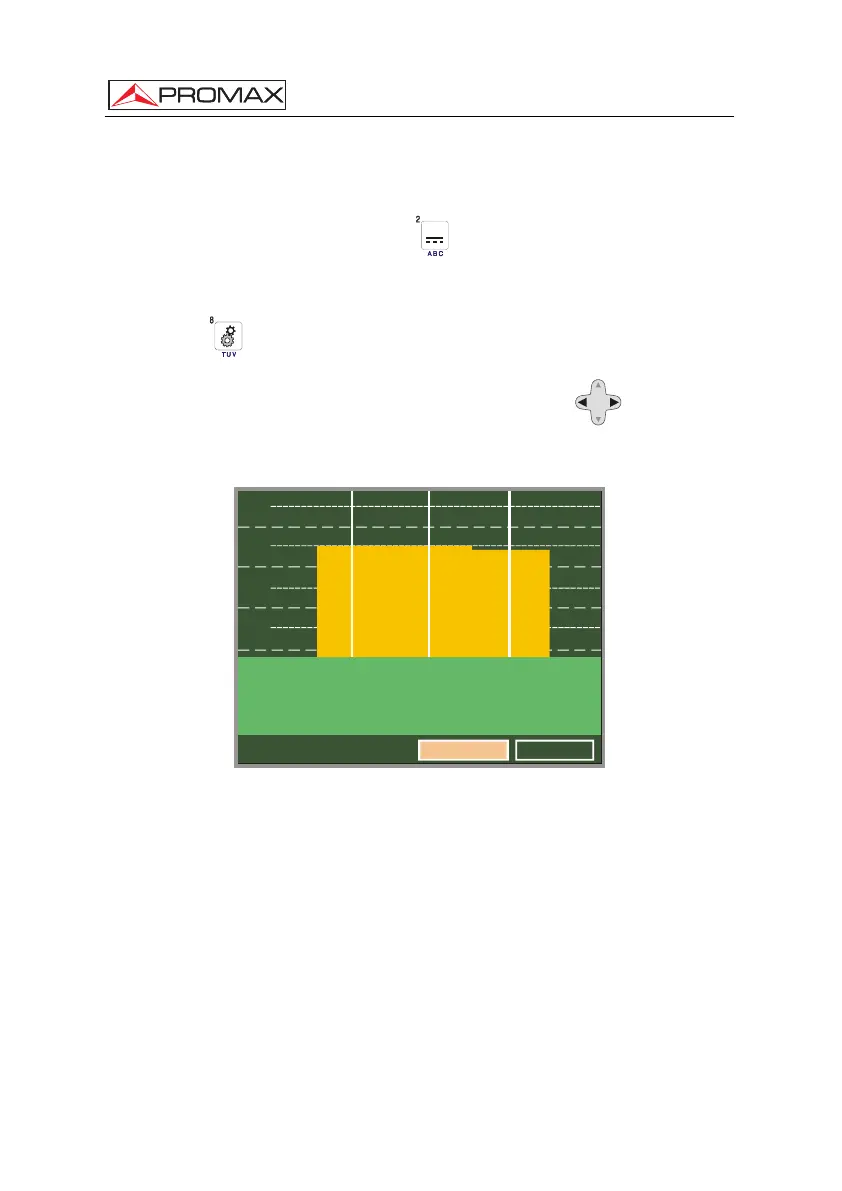

Figura 15.- Prueba FI SAT (ICT). Banda Satélite.
2.- MEDIDA DE LOS TRES PILOTOS A LO LARGO DE LA RED
Una vez calibrado el PRODIG-5
(EXPLORER), proceder a tomar las lecturas de
los niveles en las diferentes tomas de distribución mediante el
EXPLORER. En la
pantalla aparecerán los valores de las atenuaciones medidas para las tres
frecuencias piloto en una determinada toma (véase figura siguiente).
