MANUAL DE INSTRUCCIONES. PRODIG-5
Página 42 11/2006
4) Inv. Espectral (Inversión espectral)
Esta opción permite aplicar una inversión espectral a la señal de entrada, aunque
en la mayoría de los casos debe estar en OFF (no inversión).
Este menú de configuración muestra, además de los parámetros de la señal
COFDM seleccionables por el usuario, los valores de los parámetros detectados
automáticamente:
Tasa de Código También conocido como relación de Viterbi. Define la relación entre
el número de bits de datos y el número de bits totales transmitidos
(la diferencia corresponde al número de bits de control para la
detección y recuperación de errores).
Modulación Modulación empleada por las portadoras. Define también la
inmunidad al ruido del sistema. (QPSK, 16-QAM y 64-QAM).
Jerarquía La norma DVB-T contempla la posibilidad de realizar una
transmisión de TDT con niveles jerárquicos, es decir la transmisión
simultánea del mismo programa con calidades de imagen y niveles
de protección ante ruido diferentes, de forma que el receptor pueda
conmutar a una señal de menor calidad cuando las condiciones de
recepción no son óptimas.
0 20 40 60 80 100 120
FREQ:
CH:
MPEG-2
650.00 MHz
-3 kHz
43
C/N:
POWER:
MER:
CBER:
VBER:
16.5 dB
66.2 dBuV
24.7 dB
3.4E-4
<1.0E-7
CONFIGURACION
» CANALIZACION:
» SEÑAL:
» SISTEMA:
» FREC. CUADRO:
» ANCHO DE BANDA:
» GUARDA:
» PORTADORAS:
» INV ESPECTRAL:
TASA DE CÓDIGO:
CCIR
DVB-T
PAL
50Hz
8MHz
1/8
8K
OFF
2/3

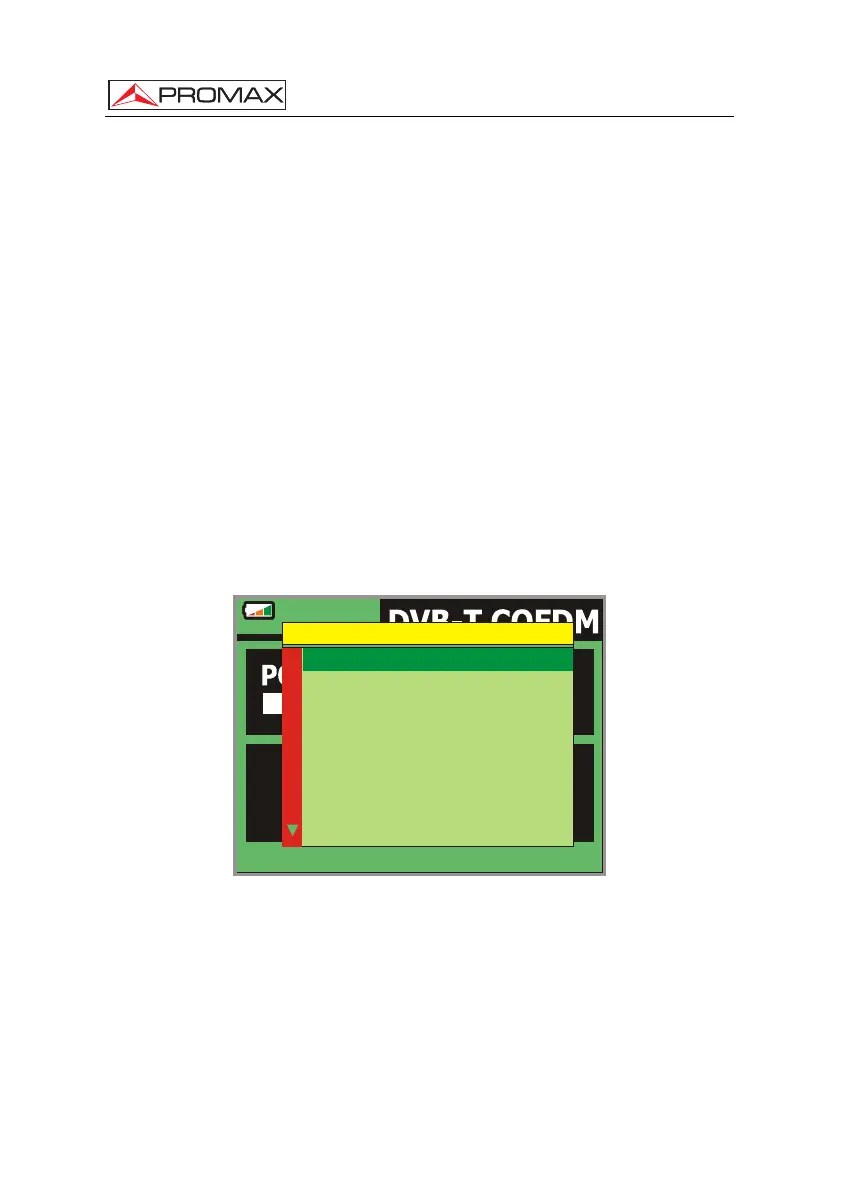

Figura 19.- Pantalla de configuración de medida de señales moduladas en COFDM.
