MANUAL DE INSTRUCCIONES. PRODIG-5
Página 54 11/2006
5.14.5.2 Señales DVB-T
Una vez establecidos los parámetros de la señal COFDM, será posible medir el
BER.
Se presentan dos medidas:
A continuación se presenta la medida del BER antes de la corrección de errores:
BER antes del FEC: CBER.
-6 -5 -4 -3 -2 -1
FREC:
CAN:
MPEG-2
650.00 MHz
-3 kHz
43
C/N:
POTEN.:
MER:
» CBER:
VBER:
dB
dBµV
dB
>21.3
55.8
19.5
5.0E-4
5.3E-5

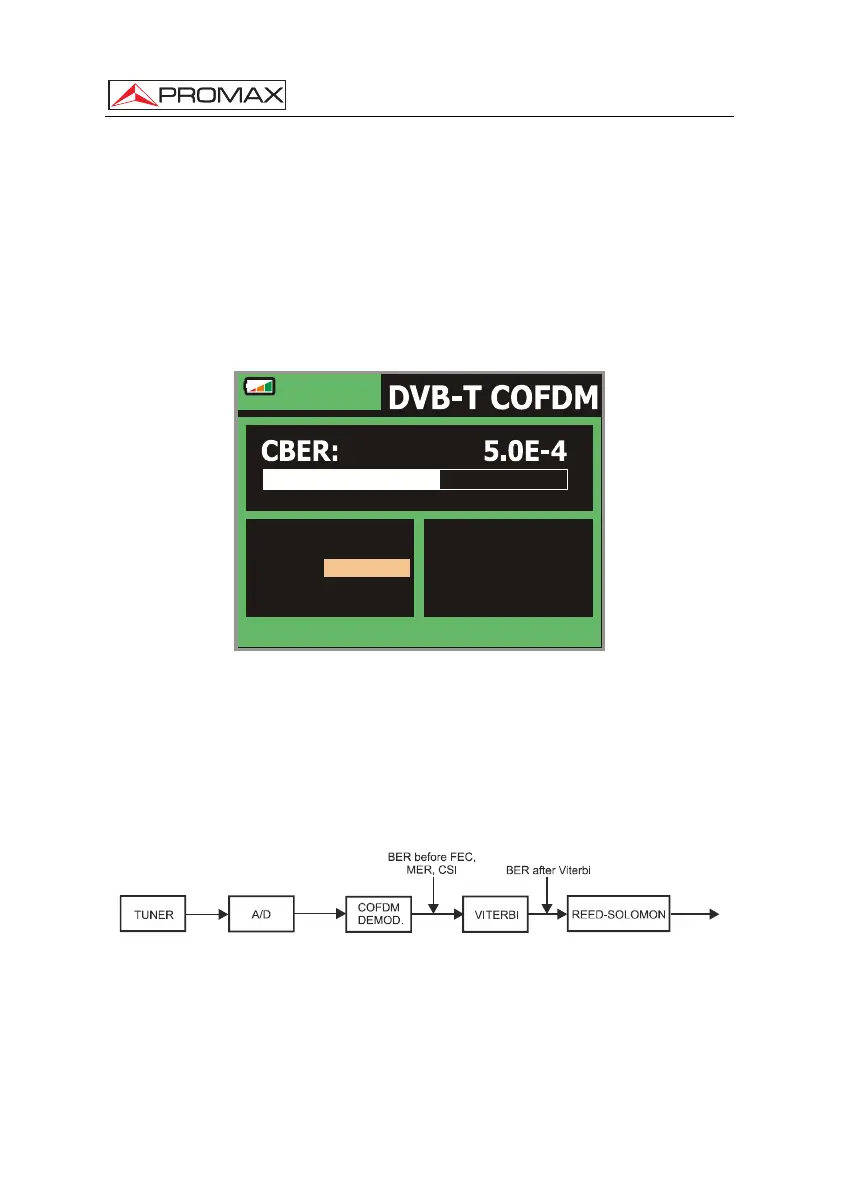

Figura 28.- Pantalla de medida del CBER de señales moduladas en COFDM.
En un sistema de recepción de señal digital terrestre, tras el descodificador de
señal COFDM se aplican dos métodos de corrección de errores. Obviamente, cada vez
que se aplica un corrector de errores sobre la señal digital, la tasa de error cambia, por
lo que si se mide la tasa de error a la salida del demodulador de COFDM, después de
Viterbi y a la salida del descodificador de Reed-Solomon se obtienen tasas de error
distintas. El PRODIG-5
EXPLORER proporciona la medida del BER después de Viterbi
(VBER).
Figura 29.- Sistema de recepción COFDM.
