AFC in lock
El control automático de frecuencia del sistema puede identificar y seguir una
transmisión digital (TDT) de la cual no se pueden obtener sus parámetros. Puede
tratarse de una situación transitoria previa a la identificación de los TPS
(Transmission Parameter Signalling) o bien de la identificación de una
transmisión TDT con una relación C/N insuficiente.
TPS in lock
TPS (Transmission Parameter Signalling) descodificados. Los TPS son
portadoras (17 en el sistema 2k y 68 en el sistema 8k) moduladas en DBPSK con
información relacionada con la transmisión, modulación y codificación: Tipo de
modulación (QPSK, 16-QAM, 64-QAM), Jerarquía, Intervalo de Guarda, Viterbi
Code Rate, Modo de Transmisión (2k o 8k) y Número de Trama recibida.
MPEG-2
Detección correcta de una señal MPEG-2.
5.14.5.3 Señales DVB-S
Una vez establecidos los parámetros de la señal QPSK, será posible medir el
BER. A continuación se presenta la medida del BER antes de la corrección de errores:
BER antes del FEC: CBER.
-6 -5 -4 -3 -2 -1
MPEG-2
FREC:
DL-Ku:
CAN:
1781.94
12382.0
MHz
5037 kHz
MHz
MHz99
C/N:
POTEN.:
MER:
» CBER:
VBER:
dB
dBµV
dB
0.2
51.5
10.9
9.7E-4
5.2E-8

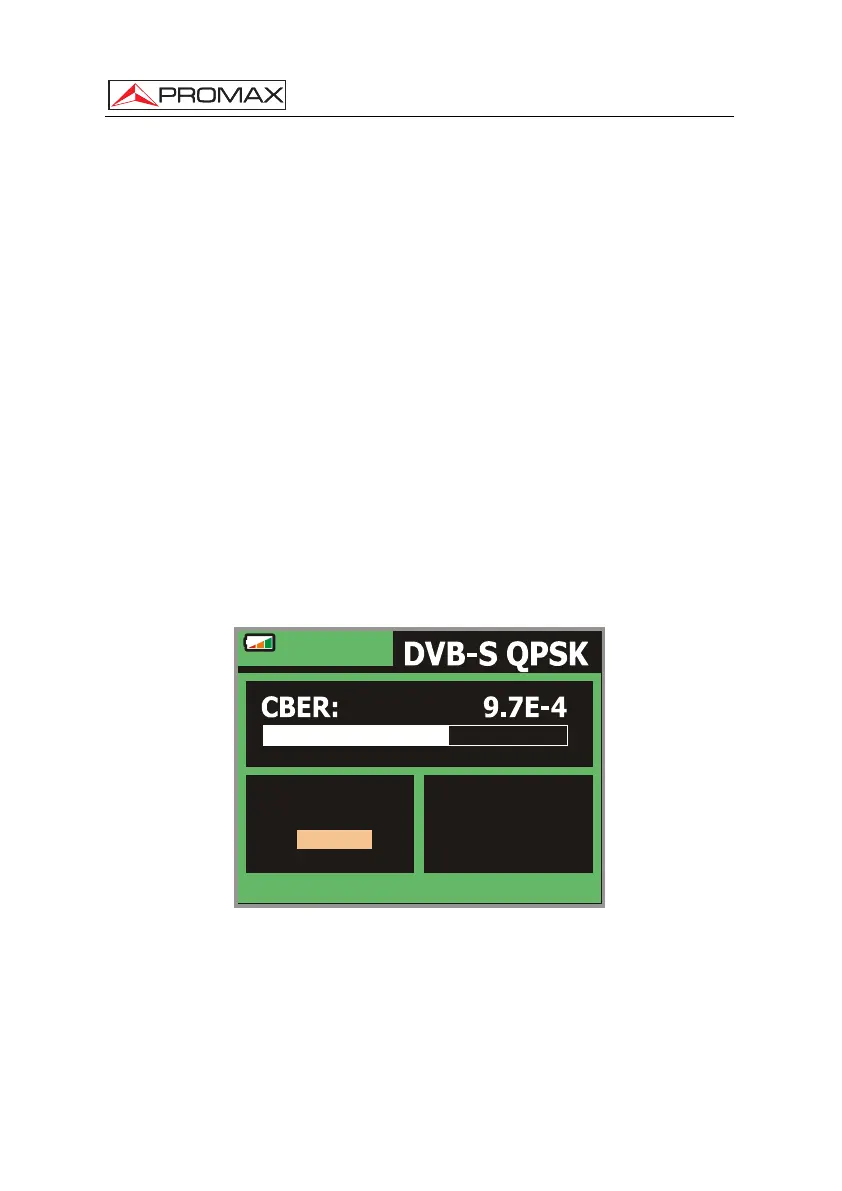

Figura 31.- Pantalla de medida del CBER de señales moduladas en QPSK.
