7.3.3 Montagem dos depósitos
ATENÇÃO
Danos causados por uma montagem inadequada
Devido às ligações das tubagens ou às aparelhagens do sistema podem
produzir-se cargas adicionais no aparelho.
• As tubagens de distribuição devem ser ligadas sem sujeição a força
nem torção e instaladas de modo a não sofrerem vibrações.
• Se necessário, providenciar um suporte para as tubagens ou
aparelhagens.
• Em caso de dúvidas, contacte o Reflex After Sales & Service.
ATENÇÃO
Danos no aparelho devido ao funcionamento em seco da bomba
No caso de abomba ser ligada incorretamente, existe o perigo de
funcionamento em seco.
• A ligação do coletor de extravasamento e a ligação da bomba não
podem ser trocadas.
• Certificar-se de que a bomba está ligada corretamente ao depósito

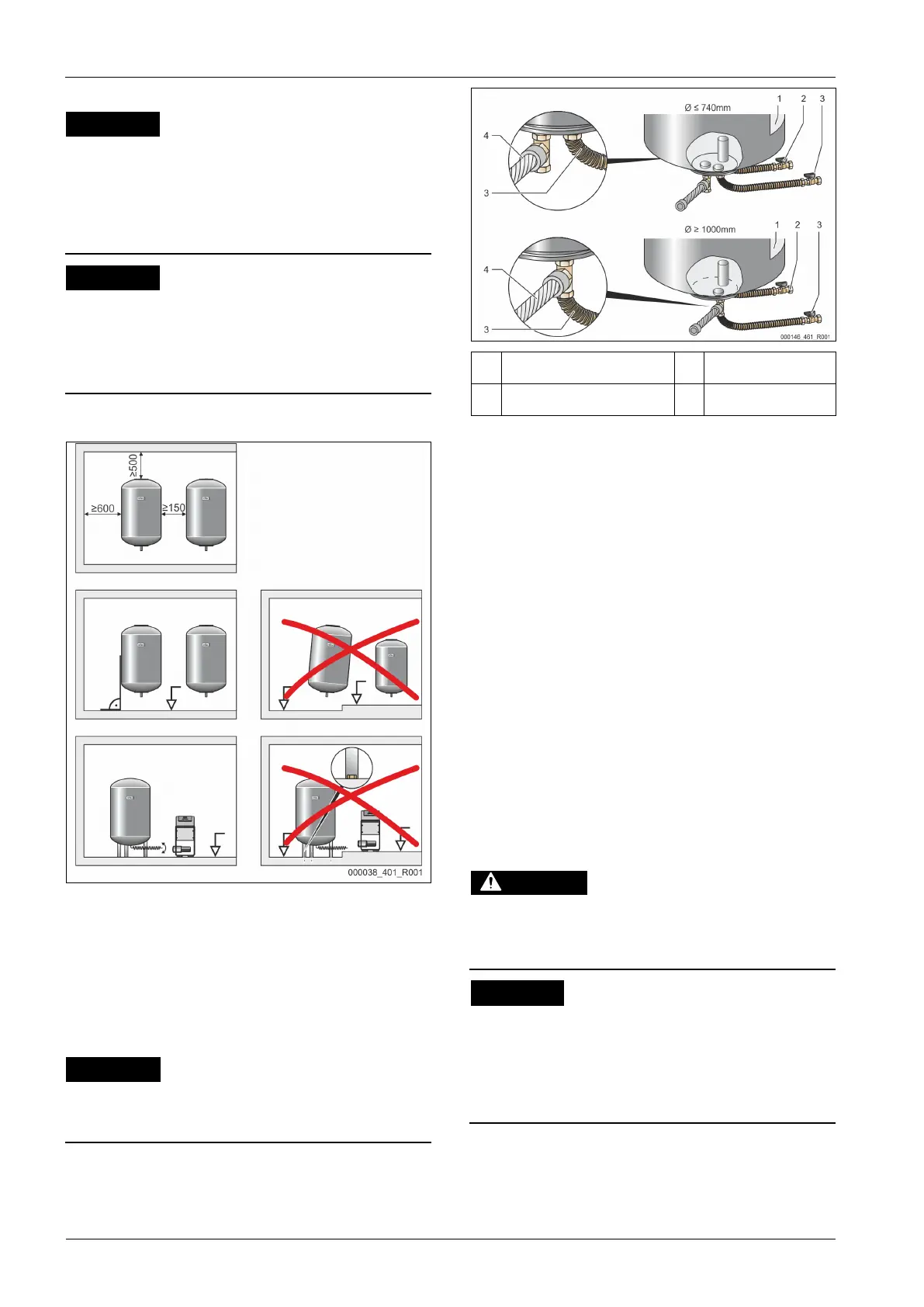

Ter em atenção as instruções seguintes para a montagem do vaso primário e dos
vasos secundários:
• Todas as aberturas flangeadas dos vasos são aberturas de inspeção e de
manutenção.
– Instalar os vasos com espaço livre suficiente dos lados e
relativamente ao teto.
• Instalar os vasos numa superfície plana e resistente.
• Assegurar um posicionamento em ângulo reto e sem apoio dos vasos.
• Utilizar vasos do mesmo modelo e com as mesmas dimensões, se forem
utilizados vasos secundários.
• Assegurar o funcionamento da medição de nível "LIS".
• Instalar a unidade de controlo com os vasos numa superfície plana.
ATENÇÃO
Os orifícios nos pés do vaso servem exclusivamente para segurança de
transporte.
• Não fixar os vasos ao piso.
1 Autocolante 3
Conjunto de ligação
"Bomba"
2
Conjunto de ligação "Tubagem de
transbordo"
4
Conjunto de ligação para o
vaso secundário
• Alinhar o vaso primário, 7.3.1 "Posicionamento", 105.
• Montar os conjuntos de ligação (2) e (3) com as uniões roscadas e juntas
nas ligações do flange inferior do vaso primário.
– Ter em atenção que o conjunto de ligação para a tubagem de
transbordo deve ser ligado à ligação (2) por baixo do autocolante (1).
Se as ligações forem trocadas, existe o risco de a bomba desferrar.
– No caso de vasos até Ø 740 mm:
• Ligar os conjuntos de ligação (2) e (3) às duas roscas fêmeas
livres de 1 pol. do flange do vaso.
• Ligar o conjunto de ligação (4) do vaso secundário ao conector
em T na saída do flange do vaso.
– No caso de vasos a partir de Ø 1000 mm:
• Ligar o conjunto de ligação (2) à rosca fêmea de 1 pol. do
flange do vaso.
• Ligar os conjuntos de ligação (3) e (4) ao conector em T na
rosca fêmea de 1 pol. do flange do vaso.
Nota!
Montar o conjunto de ligação (4) forne
cido no vaso secundário
opcional. Ligar o conjunto de ligação (4) ao vaso primário em obra
através de uma tubagem de distribuição flexível.
Nota!
A válvula de segurança na hidráulica do Variomat serve unicamente
para proteção do vaso. Não se destina à
proteção do sistema ligado. A
tubagem de descarga deve ser instalada de modo a evitar perigo
durante a purga.
7.3.4 Ligação hidráulica
7.3.4.1 Ligação ao sistema da instalação
Queimaduras na pele e nos olhos causadas por vapor de água quente.
Pode sair vapor de água quente da válvula de segurança. O vapor de água
quente causa queimaduras na pele e nos olhos.
• Assegurar que a tubagem de descarga da válvula de segurança é
instalada de forma a excluir a possibilidade de ferimentos.
ATENÇÃO
Danos causados por uma montagem inadequada
Devido às ligações das tubagens ou às aparelhagens do sistema podem
produzir-se cargas adicionais no aparelho.
• As tubagens de distribuição devem ser ligadas sem sujeição a força
nem torção e instaladas de modo a não sofrerem vibrações.
• Se necessário, providenciar um suporte para as tubagens ou
aparelhagens.
• Em caso de dúvidas, contacte o Reflex After Sales & Service.
Nota!
Todas as ligações ao vaso do lado de entrada de água devem ser
providas de uma
válvula com detentor e de um dispositivo de
