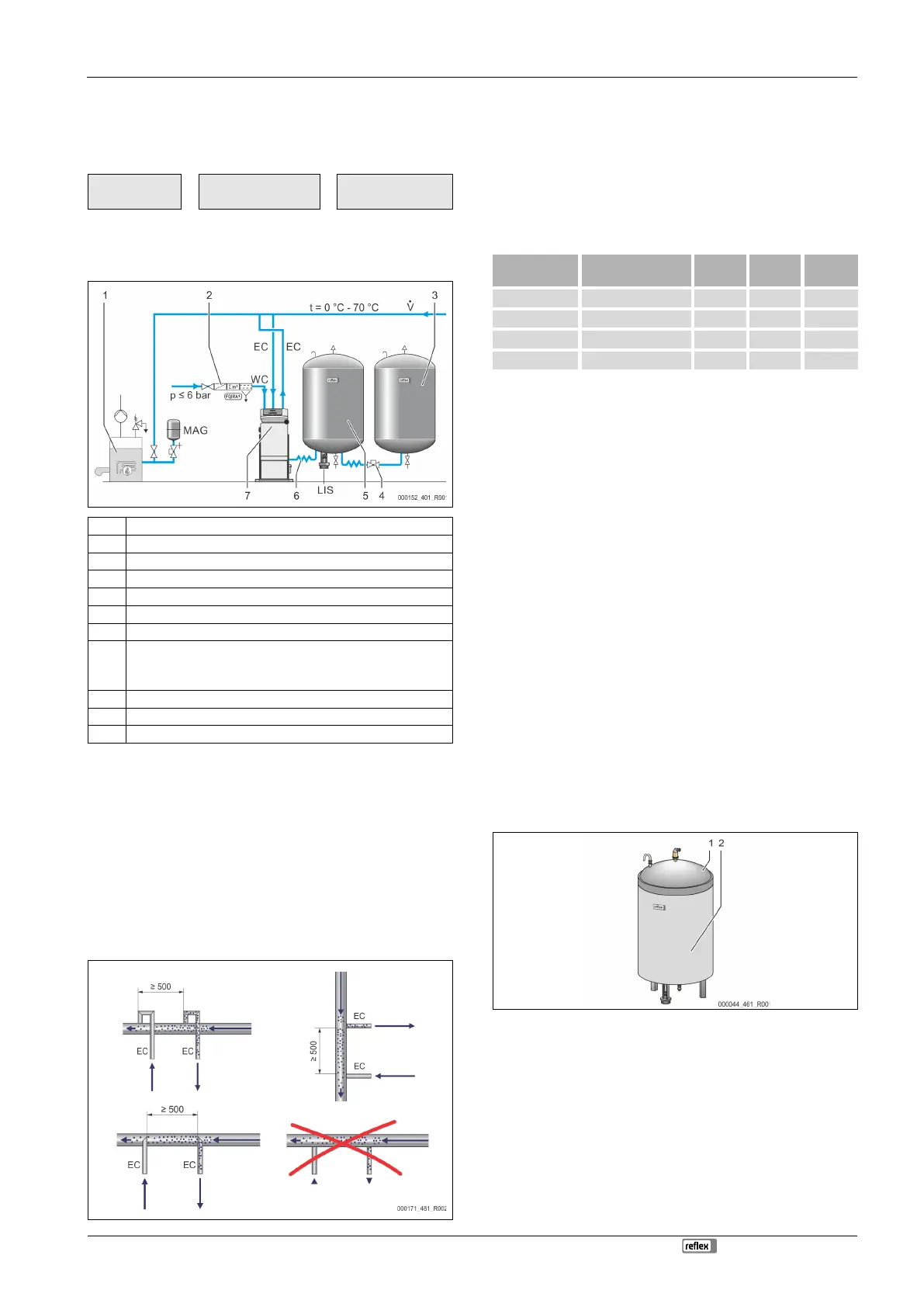

Montaggio
Variomat Touch09.09.2022-Rev. C
Italiano
Allacciamento al vaso di base
La centralina deve essere posizionata rispetto al vaso di base secondo la variante
di posa in opera scelta e collegata con il relativo set di allacciamento.
Gli allacciamenti con l'impianto sono contrassegnati sulla centralina mediante
etichette adesive:
Pumpen
Überströmung Nachspeisung
Zur Anlage
Zur Anlage Zum Behälter
allacciamento
della pompa
all'impianto
allacciamento della
valvola di troppo pieno
all'impianto
allacciamento del
rabbocco all'impianto
Allacciamento all'impianto
1 Generatore di calore
2
Equipaggiamento aggiuntivo opzionale
3 Vaso in serie
4 Innesto rapido Reflex R 1 x 1
5 Vaso di base
6 Set di allacciamento vaso di base
7 Rappresentazione esemplificativa della centralina
EC Tubazione di degasaggio
acqua ricca di gas dall'impianto
acqua degasata all'impianto
LIS Misurazione del livello "LIS"
WC Tubazione di rabbocco
MAG Vaso di espansione sotto pressione
All'occorrenza, installare un vaso di espansione sotto pressione con membrana
MAG ≥ 35 litri (ad es. Reflex N). Esso serve a ridurre la frequenza di
commutazione e può essere usato allo stesso tempo per la messa in sicurezza
singola dei generatori di calore. Secondo DIN/EN 12828, negli impianti di
riscaldamento è necessario il montaggio di valvole di chiusura fra l'apparecchio e
il generatore di calore, altrimenti vanno montati elementi di chiusura dotati di
sicura.
Tubazioni di espansione "EC"
A causa della funzione di degasaggio, posare due tubazioni di espansione "EC".
Una tubazione proveniente dall'impianto per l'acqua ricca di gas.
Una tubazione diretta all'impianto per l'acqua degasata.
Il diametro nominale di attacco "DN" delle tubazioni di espansione deve essere
progettato per la pressione minima di esercizio "P
0
".
Calcolo P
0,
8.2 "Punti di commutazione Variomat", 135.
Il diametro nominale di attacco "DN" vale per una lunghezza della tubazione di
espansione fino a 10 m. Per lunghezze superiori, sceglierlo maggiore di una
dimensione. Il montaggio deve avvenire nel volume principale di flusso "V" del
circuito dell'impianto. Vista nel senso di flusso dell'impianto, la tubazione di
espansione ricca di gas deve essere montata a monte della tubazione di
espansione contenente l'acqua degasata.
Evitare la penetrazione di sporco grossolano per non sovraccaricare il filtro "ST".
Allacciare le tubazioni di espansione "EC" secondo le varianti di montaggio
riportate accanto.
Tipo
Pressione minima di
esercizio p
0
(bar)
DN32
DN40
DN50
VS 2
-1 X --- ---
VS 2
-2/35 X --- ---
VS 2
-2 ≤ 3,5 --- X ---
VS 2
-2 > 3,5 --- --- X
Avvertenza!
Nel punto di montaggio delle tubazioni di espansione "EC", la
temperatura dell'acqua deve rientrare nell'intervallo da 0 °C a 70 °C.
L'impiego di vasi preliminari non aumenta il campo d'impiego, poiché il
flusso passante durante la fase di degasaggio non assicurerebbe la
protezione della temperatura.
7.3.4.2 Tubazione di reintegro
Se non si allaccia l'apparecchio al sistema di rabbocco automatico con acqua,
chiudere l'attacco della tubazione di rabbocco "WC" con un tappo cieco R da ½
pollice.
Per evitare che l'apparecchio si guasti, assicurare il rabbocco manuale di
acqua.
Installare almeno un filtro "ST" con maglie di larghezza ≤ 0,25 mm a
ridosso dell'elettrovalvola di rabbocco.
Posare una tubazione corta fra il filtro "ST" e l'elettrovalvola di
rabbocco.
Avvertenza!
Quando la pressione statica super
a i 6 bar, utilizzare un riduttore di
pressione nella tubazione di reintegro "WC".
Avvertenza!
Installare in un rabbocco del sistema di acqua potabile, se necessario, il
Fillset Reflex per il rabbocco "WC",
4.6 "Equipaggiamento aggiuntivo
opzionale
", 125.
I sistemi di rabbocco Reflex come ad esempio il Reflex Fillset sono
progettati per quantità di rabbocco < 1 m³/h.
7.3.5 Montaggio dell'isolamento termico
Posare l'isolamento termico (2) opzionale intorno al vaso di base (1) e chiuderlo
con la cerniera lampo.
Avvertenza!
Sugli impianti di riscaldamento, coibentare il vaso di base e le tubazioni
di espansione "EC" contro perdite di calore.
Per il coperchio del vaso di base e il vaso in serie non è necessario
l'isolamento termico.
Avvertenza!
Montare in sede
d'opera un isolamento termico per la formazione
dell'acqua di condensa.
