Variomat Touch — 09.09.2022-Rev. C
Polski —
• Ustawić zbiornik podstawowy, 7.3.1 "Pozycjonowanie", 245.
• Za pomocą śrubunków i uszczelek zamontować zestaw przyłączeniowy
(2) i (3) do przyłączy na dolnym kołnierzu zbiornika podstawowego.
– Zestaw przyłączeniowy przewodu przelewowego musi być
podłączony do przyłącza (2) pod naklejką (1). W przypadku
pomylenia przyłączy istnieje ryzyko suchobiegu pompy.
– Zbiorniki o średnicy do Ø 740 mm:
• Zestawy przyłączeniowe (2) i (3) podłączyć do dwóch
wolnych złączek gwintowanych 1-calowych w kołnierzu
zbiornika.
• Zestaw przyłączeniowy (4) zbiornika bateryjnego podłączyć
za pomocą trójnika do wyjścia w kołnierzu zbiornika.
– Zbiorniki o średnicy od Ø 1000 mm:
• Zestaw przyłączeniowy (2) podłączyć do złączki gwintowanej
1-calowej kołnierza zbiornika.
• Zestawy przyłączeniowe (3) i (4) podłączyć za pomocą
trójnika do złączki gwintowanej 1-calowej w kołnierzu
zbiornika.
Wskazówka!
Dostarczony zestaw przyłączeniowy (4) zamontować do
opcjonalnego zbiornika bateryjnego. Zestaw przyłączeniowy (4)
połączyć w miejscu
ustawienia ze zbiornikiem podstawowym za
pomocą elastycznego przewodu rurowego.
Wskazówka!
Zawór bezpieczeństwa modułu hydraulicznego Variomatu stanowi
wyłącznie zabezpieczenie zbiornika. Nie służy on do zabezpieczenia
podłączonej instalacji. Przewód
wydmuchowy ułożyć w taki sposób,
aby nie stwarzał niebezpieczeństwa podczas wydmuchu.
7.3.4 Przyłącze hydrauliczne
7.3.4.1 Podłączenie do instalacji
Poparzenia skóry i oczu gorącą parą wodną.
Z zaworu bezpieczeństwa może wylatywać gorąca para wodna. Gorąca
para wodna prowadzi do oparzeń skóry i oczu.
• Upewnić się, że przewód wydmuchowy zaworu bezpieczeństwa jest
ułożony tak, aby wykluczone było zagrożenie dla ludzi.
Uszkodzenia wskutek nieprawidłowego montażu
Przyłącza rurociągów lub osprzętu do instalacji mogą powodować
dodatkowe obciążenia urządzenia.
• Rurociągi należy podłączać w taki sposób, aby nie oddziaływały na
nie żadne siły ani naprężenia oraz układać tak, aby nie generować
drgań.
• W razie potrzeby zapewnić podparcie rurociągów i osprzętu.
• W przypadku pytań należy zwrócić się do działu After Sales & Service
firmy Reflex.
Wskazówka!
Każde przyłącze zbiornika należy wyposażyć po stronie wody w
zawór
kołpakowy i urządzenie spustowe.
Podłączenie do zbiornika podstawowego
Ustawić zespół sterujący zgodnie z wybranym wariantem ustawienia
względem zbiornika podstawowego i połączyć za pomocą jego zestawu
przyłączeniowego.
Przyłącza do instalacji są oznaczone na zespole sterującym za pomocą naklejek:
Überströmung Nachspeisung
Zur Anlage Zum Behälter
Przyłącze pompy
do instalacji
Przyłącze zaworu
przelewowego do
instalacji
Przyłącze
uzupełniania wody do
instalacji

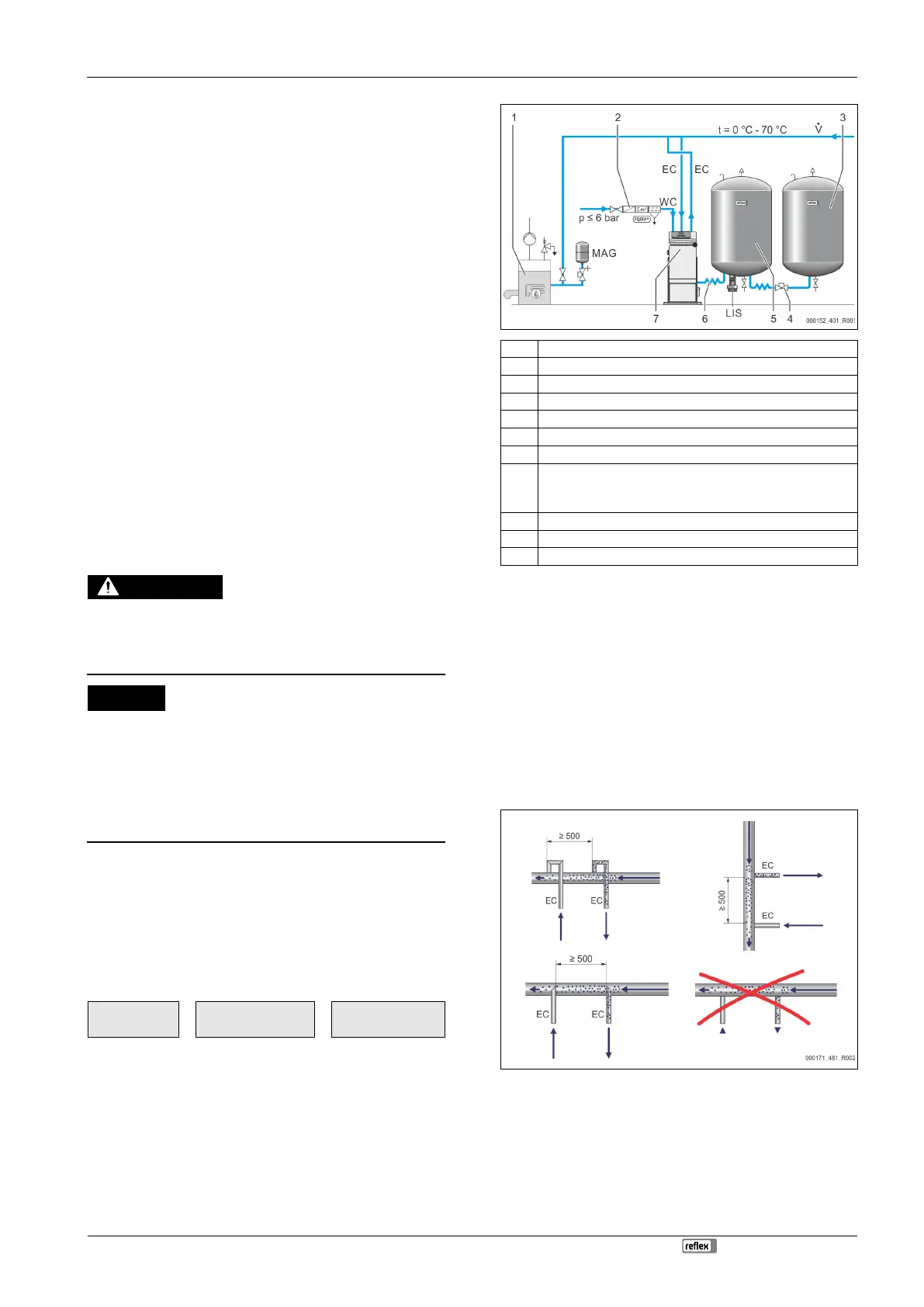

Podłączenie do instalacji
1 Źródło ciepła
2 Opcjonalne wyposażenie dodatkowe
4 Szybkozłącze Reflex R 1 x 1
5 Zbiornik podstawowy
6 Zestaw przyłączeniowy zbiornika podstawowego
7 Przykładowy schemat zespołu sterującego
EC Przewód odgazowywania
• woda nieodgazowana z instalacji
• woda odgazowana do instalacji
LIS Miernik poziomu „LIS”
WC Przewód uzupełniania wody
MAG Naczynie wzbiorcze
W razie potrzeby należy zainstalować membranowe naczynie wzbiorcze MNW
≥ 35 l (np. Reflex N). Pozwala ono zredukować częstotliwość załączania i
jednocześnie może być wykorzystywane jako indywidualne zabezpieczenie
źródeł ciepła. W przypadku instalacji grzewczych, stosownie do normy DIN / EN
12828 wymagany jest montaż armatury odcinającej między urządzeniem a
źródłem ciepła. W innych wypadkach należy zamontować zabezpieczone
zawory odcinające.
Przewody wyrównawcze „EC”
W związku z funkcją odgazowywania należy ułożyć dwa przewody
wyrównawcze „EC“.
• Jeden przewód wody nieodgazowanej z instalacji.
• Jeden przewód wody odgazowanej do instalacji.
Średnicę nominalną przyłącza „DN” przewodów wyrównawczych „EC” należy
zaprojektować odpowiednio do minimalnego ciśnienia roboczego „P
0
”.
Obliczenie P
0,
8.2 "Punkty załączania Variomat", 252.
Średnica nominalna przyłącza „DN” odnosi się do przewodu wyrównawczego o
długości do 10 m. Przy większej długości należy dobrać rozmiar większy.
Przewody wyrównawcze muszą być podłączone do głównego strumienia
przepływu „V” w instalacji. Patrząc w kierunku obiegu wody w instalacji,
przewód wyrównawczy wody zawierającej gaz należy podłączyć przed
przewodem wyrównawczym z wodą odgazowaną.
Nie dopuszczać do przedostawania się większych zanieczyszczeń i tym samym
przeciążenia osadnika zanieczyszczeń „ST”. Podłączyć przewody wyrównawcze
