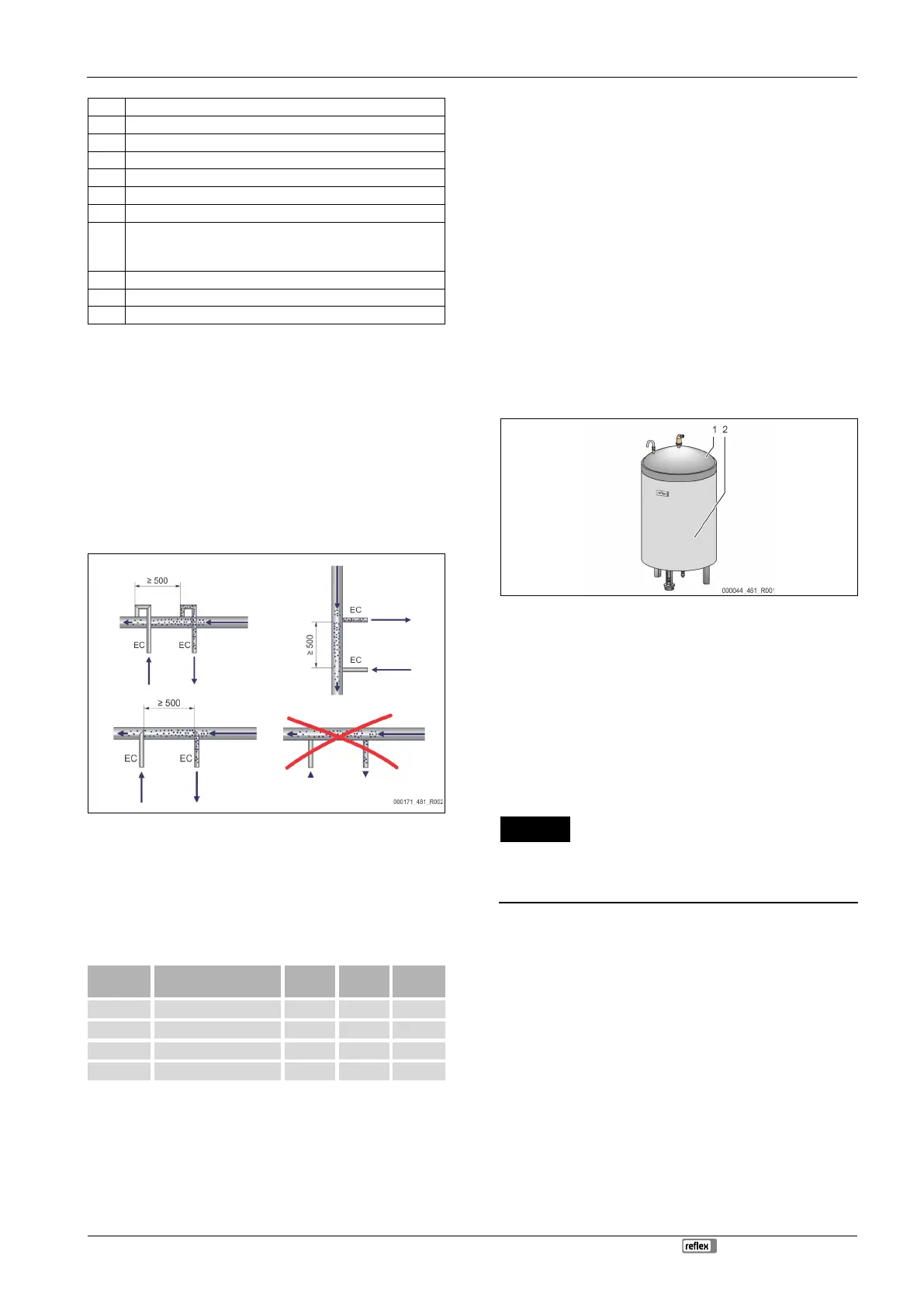

Reflex Variomat Touch VS 2-2/60 Original Operating Manual

Montering
Variomat Touch — 09.09.2022-Rev. C Dansk —
365
1 Varmegenerator
2
Valgfrit ekstraudstyr
3 Følgebeholder
4 Reflex Lynkobling R 1 x 1
5 Grundbeholder
6 Tilslutningssæt grundbeholder
7
Styreenhed som eksempelvisning
EC Afgasningsledning
• gasrigt vand fra anlægget
• afgasset vand til anlægget
LIS Niveaumåling "LIS"
WC Efterfødningsledning
MAG Trykekspansionsbeholder
Hvis der er behov for det, skal membran-trykudligningsbeholderen MAG ≥ 35
liter (f.eks. Reflex N) installeres. Den bruges til at reducere til- og
frakoblingsfrekvensen og kan samtidigt bruges som enkeltsikring for
varmeproducenterne. Ved varmeanlæg skal der iht. DIN / EN 12828 indbygges
spærrearmaturer mellem enheden og varmeproducenten. Ellers skal der
indbygges sikrede stophaner.
Ekspansionsledninger "EC"
Af hensyn til afgasningsfunktionen skal der trækkes to ekspansionsledninger
"EC".
• En ledning fra anlægget til det gasrige vand.
• En ledning til anlægget til det afgassede vand.
Den nominelle tilslutningsdiameter "DN" på ekspansionsledningerne "EC" skal
være dimensioneret til mindste driftstryk "P
0
".
Beregning P
0,
 8.2 "Koblingspunkter Variomat",  369.
Den nominelle tilslutningsdiameter "DN" gælder, når en ekspansionsledning er
op til 10 m lang. Hvis ledningen er længere, vælges en dimension større.
Indbygningen skal udføres i hovedvolumenstrømmen "V" i anlægssystemet.
Set i anlæggets strømningsretning skal den gasrige ekspansionsledning
indbygges foran ekspansionsledningen med det afgassede vand.
Pas på, at der ikke trænger grove urenheder ind og derved overbelaster
smudsfangeren "ST". Tilslut ekspansionsledningerne "EC" iht. hosstående
indbygningsvarianter.
Type
Minimalt driftstryk p
0
(bar)
DN32
DN40
DN50
VS 2-1
X
---
---
VS 2
-2/35 X --- ---
VS 2
-2 ≤ 3,5 --- X ---
VS 2
-2 > 3,5 --- --- X

Bemærk!
Vandtemperaturen på
tilslutningspunktet "EC" skal ligge i området fra
0 °C til 70 °C. Det øger ikke anvendelsesområdet, hvis der anvendes
forkoblede beholdere. Temperaturbeskyttelsen ville ikke være sikret
under afgasningsfasen.
7.3.4.2 Efterfødningsledning
Hvis der ikke sluttes automatisk efterfødning med vand til enheden, skal
efterfødningsledningens tilslutning "WC" lukkes med en ½-tommers
blindprop.
• Pas på, at enheden ikke fejlbehæftes, men sørg for, at der kan efterfødes
med vand manuelt.
• Installer mindst én smudsfanger "ST" med en maskevidde på ≤ 0,25 mm
tæt foran efterfødningsmagnetventilen.
– Træk en kort ledning mellem smudsfangeren "ST" og
efterfødningsmagnetventilen.

Bemærk!
Brug en trykreduktionsventil i efterfødningsledningen "WC", hvis
hviletrykket overskrider 6 bar.

Bemærk!
Installer om nødvendigt Reflex Fillset til efterfødningsledningen "WC"
ved efterfødning fra drikkevandsnettet
 4.6 "Valgfrit ekstraudstyr",

359.
•
Reflex-
efterfødningssystemer som f.eks. Reflex Fillset er udlagt til
efterfødningsledninger < 1 m³/h.
7.3.5 Montering af varmeisoleringen
Læg den valgfrie varmeisoleringen (2) omkring grundbeholderen (1), og luk
isoleringen med lynlåsen.

Bemærk!
Ved varmeanlæg skal grundbeholderen og ekspansionsledningerne
"EC" isoleres mod varmetab.
–
Det er ikke nødvendigt at varmeisolere grundbeholderens og
følgebeholderens dæksel.

Bemærk!
Monter en
varmeisolering på opstillingsstedet, hvis der dannes
kondensvand.
7.3.6 Montage af vægtmålecellen
OBS!
Beskadigelse af trykmåledåsen ved ukyndig montering
Skader, funktionsfejl og fejlmålinger på trykmåledåsen til niveaumåling
"LIS" som følge af ukyndig montering.
• Følg anvisningerne om montering af trykmåledåsen.
Niveaumålingen "LIS" arbejder med en vejecelle. Monter denne vejecelle, når
grundbeholderen står i sin endelige position  7.3.3 "Opstilling af
beholderne",  363. Overhold følgende anvisninger:
• Fjern transportsikringen (firkantet trælægte) på grundbeholderens
beholderfod.
• Udskift transportsikringen med vejecellen.
– Vejecellen kan efter valg fastgøres med de medfølgende skruer på
grundbeholderens beholderfod. En fastgørelse er dog ikke
nødvendig.
• Udsæt ikke vejecellen for stød og slag, f.eks. ved efterfølgende nivellering
af beholderen.
• Tilslut grundbeholderen og den første sekundære beholder med fleksible
tilslutningsslanger.
– Brug det medfølgende tilslutningssæt,  7.3.3 "Opstilling af
beholderne",  363.
• Udfør en nuljustering af påfyldningsniveauet, når grundbeholderen er
justeret i vater og fuldstændig tom  8.6 "Parametrering af styringen i
kundemenuen",  371.
