Variomat Touch — 09.09.2022-Rev. C
Magyar —
ST Szennyfogó
EC Gáztalanító vezeték
• a berendezéstől gázban dús vízhez
• a berendezéshez a gáztalanított vízhez
LIS Szintmérés
Vízzel való utántöltés lágyító berendezéssel.
• A készüléket mindig a „V” főtérfogatáramra kapcsoljuk be, hogy szavatolva
legyen a berendezésvíz gáztalanítása. Központi visszafolyás bekeverés
vagy hidraulikus váltók esetén ez a berendezés oldala. A hőtermelő üst
külön biztosítékot tartalmaz.
• A Reflex Fillsoft lágyító berendezés használata esetén a Fillset Impulsot
használjuk.
– A készülék vezérlése kiértékeli az utántöltési mennyiségeket, és jelzi
a lágyító patronok szükséges cseréjét.
Tudnivaló!
Az utántöltő víz minőségének meg kell felelni az
érvényes előírásoknak,

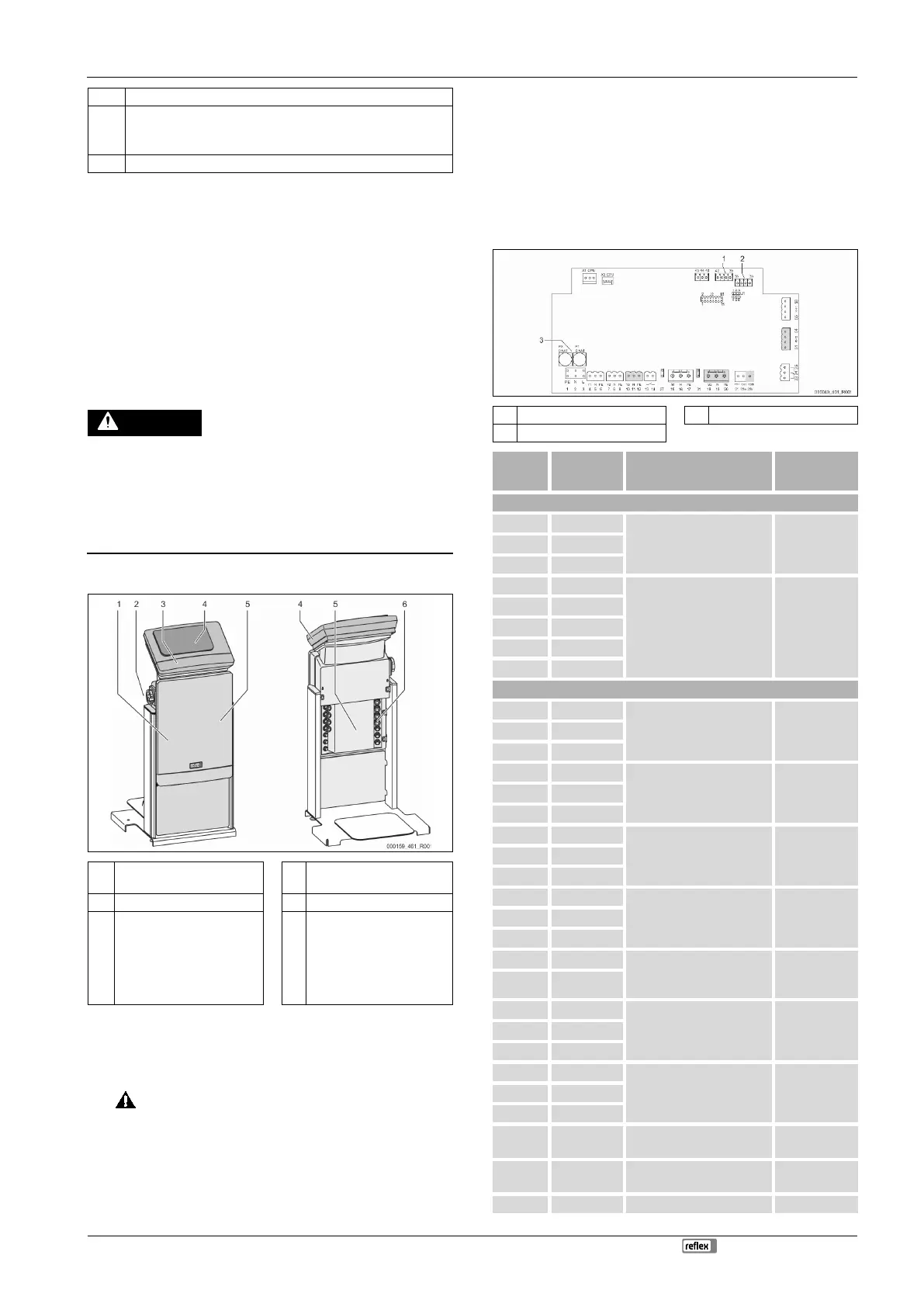

7.5 Elektromos csatlakozás
Életveszélyes sérülés áramütés miatt.
A feszültség alatt álló alkatrészek megérintése életveszélyes sérüléseket okoz.
• Győződjünk meg arról, hogy a készülékhez menő tápvezetékek
feszültségmentesek, és visszakapcsolódás ellen biztosítottak.
• Győződjünk meg arról, hogy a berendezést más nem kapcsolhatja be.
• Győződjünk meg arról, hogy a készülék elektromos csatlakozását csak
villanyszerelő szakember végezze a helyi hatályos elektrotechnikai
Elektromos csatlakoztatáskor megkülönböztetjük a csatlakozórészt és a
kezelőrészt.
1
Csatlakozórész burkolata
(felhajtható)
4 Érintőképernyős vezérlés
2 Főkapcsoló 5 Csatlakozórész hátoldala
3
Kezelőrész burkolata
(felhajtható)
• RS-485 interfészek
• Nyomás és szint
kimenetek
6 Kábelátvezetők
• Betáplálás és biztosíték
• Potenciálmentes
érintkezők
• „PU” szivattyú
csatlakozása
Az alábbi leírások standard berendezésekre vonatkoznak, és a szükséges
helyszíni csatlakozásokra korlátozódnak.
1. Kapcsoljuk feszültségmentes állapotba a berendezést, és biztosítsuk a
visszakapcsolás ellen.
2. Vegyük le a burkolatokat.
VESZÉLY Életveszélyes sérülések áramütés miatt. A készülék
alaplapjának részein még 230 V-os feszültség állhat fenn akkor is, ha a
hálózati csatlakozódugó ki van húzva a dugaljból. Mielőtt levennénk a
burkolatokat a készülékről, teljesen válasszuk le a készülék vezérlését a
feszültségellátásról. Ellenőrizzük, hogy az alaplap feszültségmentes-e.
3. Helyezzünk be megfelelő tömszelencét a csatlakozórész hátoldalán
található kábelátvezetőhöz. Például M16 vagy M20.
4. Vezessünk át minden beszerelendő kábelt a tömszelencéken.
5. Valamennyi kábelt a sorkapocs bekötési tervek szerint csatlakoztassunk.
– A helyszíni biztosítás végett vegyük figyelembe a készülék
csatlakozási teljesítményét, 6 "Műszaki adatok", 152.
6. Szereljük fel a burkolatot.
7. Dugjuk a hálózati csatlakozódugót a 230 V-os feszültségellátásra.
8. Kapcsoljuk be a berendezést.
Az elektromos csatlakoztatás lezárult.
7.5.1 Kapcsolási terv
7.5.2 Csatlakozórész kapcsolási terv
1 Nyomás 3 Biztosítékok
2 Szint
Betáplálás
X0/1 L
230 V betáplálás, maximum
16 A
Helyszíni X0/2 N
X0/3 PE
X0/1 L1
400 V betáplálás,
maximum 20 A
(Csak a Variomat Giga és a
Variomat 140 esetében
érvényes!)
Helyszíni
X0/2 L2
X0/3 L3
X0/4 N
X0/6 PE
1 PE
Feszültségellátás Gyárilag 2 N
3 L
4 Y1
WV utántöltéshez szükséges
mágnesszelep
Gyárilag 5 N
6 PE
7 Y2
PV 1 túláramló szelep
(motoros golyóscsap vagy
mágnesszelep)
--
9 PE
10 Y3
PV 2 túláramló szelep
(motoros golyóscsap vagy
mágnesszelep)
--- 11 N
12 PE
13
Szárazonfutás elleni védelem
(potenciálmentes) üzenet
Max. 230 V, 2 A
Helyszíni, opció
14
15 M1
PU 1 szivattyú Gyárilag 16 N
17 PE
18 M2
PU 2 szivattyú Gyárilag
20 PE
21 FB1
1. szivattyú
feszültségfelügyelete
Gyárilag
22a FB2a
2. szivattyú
feszültségfelügyelete
Gyárilag
22b FB2b --- ---
