Montavimas
Variomat Touch09.09.2022-Rev. C
Lietuvių k.
Pastaba!
Svorio matavimo elementas nėra atsparus slėgio smūgiams, jo
negalima dažyti!
7.4 Prijungimo ir papildymo variantai
7.4.1 Funkcija
Aktualų pagrindinio indo pripildymo lygį fiksuoja lygio jutiklis „LIS“ ir
analizuoja valdymo sistema. Minimalaus pripildymo lygio vertė įvedama
valdymo sistemos kliento meniu. Jei minimalus pripildymo lygis
nepasiekiamas, atsidaro papildymo vožtuvas „WV“ ir pagrindinis indas
papildomas.
Pastaba!
Kad galima būtų papildyti iš vandentiekio, „Reflex“ siūlo „Fillset“ su
integruotu atjungikliu nuo sistemos ir minkštinimo įrenginiu „Fil
lsoft“,
4.6 "Pasirenkama papildoma įranga", 266.

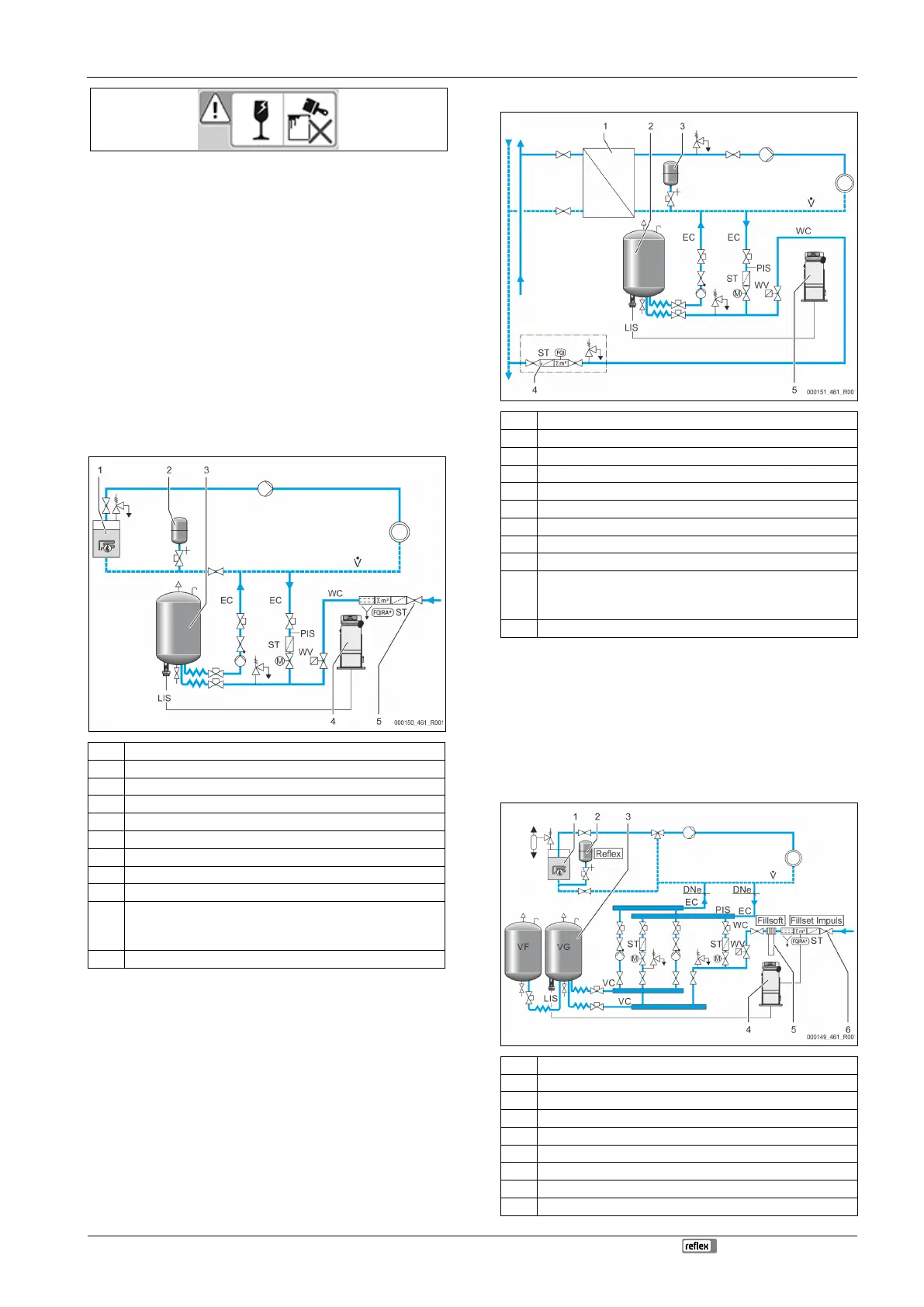

7.4.1.1 Naudojimas vieno katilo sistemoje
1 Šilumos generatorius
2 Slėginis plėtimosi indas „MAG“
3 Pagrindinis indas
4 Valdymo blokas
5 „Reflex Fillset“
ST Purvo rinktuvas
WC Papildymo linija
PIS Slėgio matavimo keitlys
WV Magnetinis papildymo vožtuvas
EC Degazavimo linija
Dujų prisotintas vanduo iš įrangos.
Degazuotas vanduo į įrangą.
LIS Lygio matavimas
Vieno katilo įranga ≤ 350 kW, vandens temperatūra < 100 °C.
Kai reikia papildyti geriamojo vandens, linijos priekyje įrenkite „Reflex
Fillset“ su integruotu sistemos atjungikliu.
Jei priekyje „Reflex Fillset“ neįrengsite, naudokite purvo rinktuvą „ST“,
kurio filtro akutės yra 0,25 mm dydžio.
Pastaba!
Papildymo vandens kokybė turi atitikti galiojančius potvarkius, pvz.,
VDI
2035.
Jei ši kokybė neužtikrinama, papildymo vandeniui iš
vandentiekio minkštinti naudokite „Reflex Fillsoft“.
7.4.1.2 Naudojimas vienoje nuotolinio šildymo pastotėje
1 Centrinio šildymo pastotė
2 Pagrindinis indas
3 Slėginis plėtimosi indas „MAG“
4 Objekte įrengtas papildymo mazgas
5 Valdymo blokas
WC Papildymo linija
PIS Slėgio matavimo keitlys
WV Magnetinis papildymo vožtuvas
ST Purvo rinktuvas
EC Degazavimo linija
Dujų prisotintas vanduo iš įrangos.
Degazuotas vanduo į įrangą.
LIS Lygio matavimas
Papildymo procesui ypač tinka centrinio šildymo sistemos vanduo.
Nebereikia ruošti vandens.
Papildymo procesui naudokite purvo rinktuvą „ST“, kurio filtro akučių
dydis ≥ 0,25 mm.
Pastaba!
Jums reikės centrinio šildymo vandens tiekėjo leidimo.
7.4.1.3 Naudojimas sistemoje su centriniu grįžtamojo įmaišymo įrenginiu
1
Šilumos generatorius
2 Slėginis plėtimosi indas „MAG“
3 Pagrindinis indas
4 Valdymo blokas
5 „Reflex Fillsoft“
6 „Fillset Impuls“
WC Papildymo linija
PIS Slėgio matavimo keitlys
WV Magnetinis papildymo vožtuvas
