Reflex Variomat Touch VS 2-2/60 Original Operating Manual

Beskrivelse af enheden
358
— Dansk Variomat Touch — 09.09.2022-Rev. C
FORSIGTIG
Fare for kvæstelser ved væske, der sprøjter ud under tryk
Der er fare for forbrændinger og kvæstelser, hvis varmt vand eller damp
under tryk pludselig slipper ud fra tilslutninger som følge af fejlbehæftet
installation eller vedligeholdelse.
• Sørg for, at installation, afmontering og vedligeholdelsesarbejdet
udføres fagligt korrekt.
• Sørg for, at trykket er taget af anlægget, før tilslutningerne
installeres, afmonteres eller vedligeholdes.

Bemærk!
Ved montagen af sikkerhedsventilen på opstillingsstedet skal
operatøren sikre, at der ikke opstår fare ved udblæsningen.

Bemærk!
Udstyrsdele med sikkerhedsfunktion til trykbegrænsningen på
vandsiden iht. direktivet om trykbærende udstyr 2014/68/EU og
temperaturbegrænsning iht. direktivet om trykbærende udstyr
2014/68/EU følger ikke med leverancen.
Operatøren skal sørge for at sikre
mod vandsidens tryk og temperatur
på opstillingsstedet.

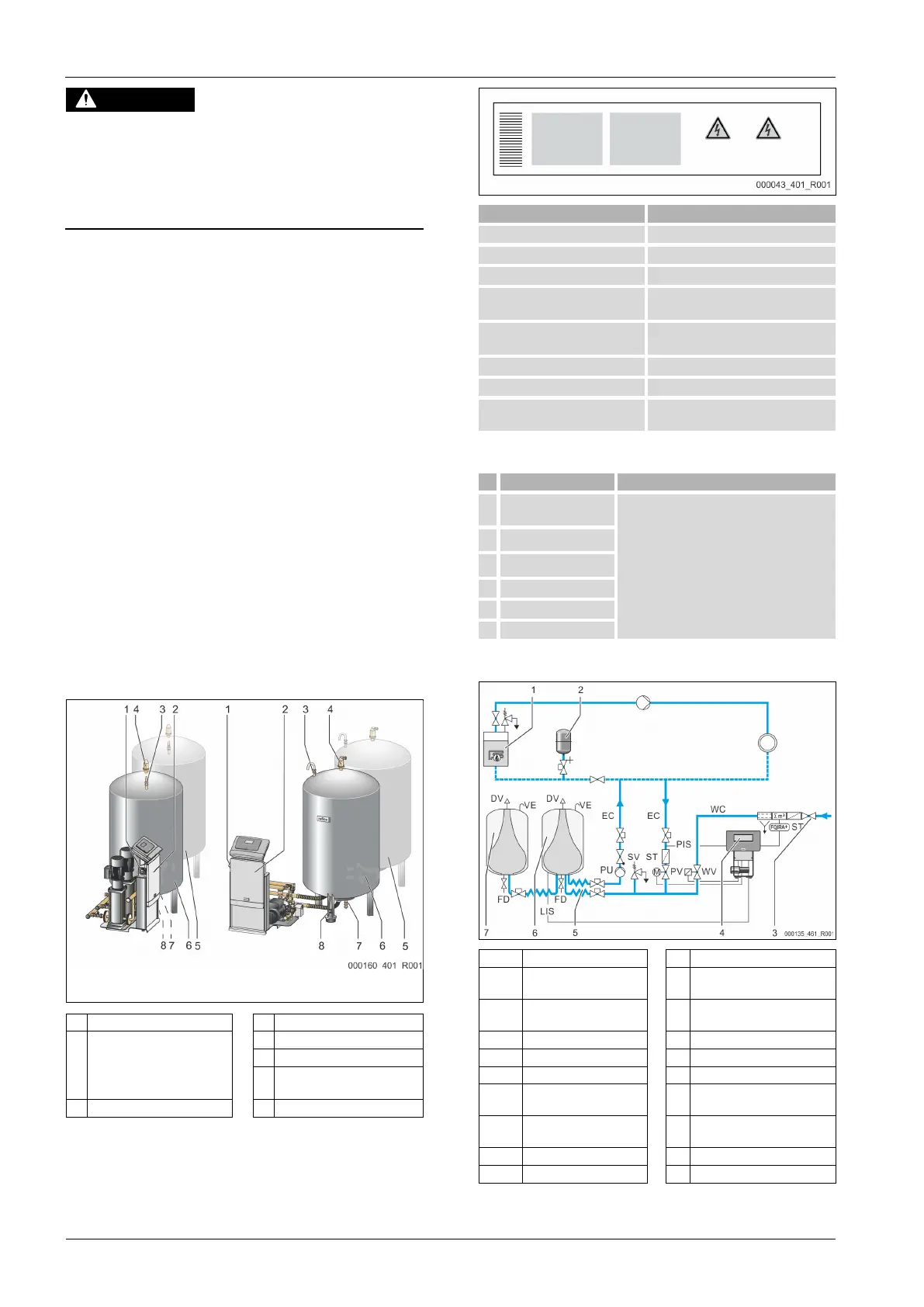

4 Beskrivelse af enheden
4.1 Beskrivelse
Variomat med touch-styring er en pumpestyret trykholde-, afgasnings- og
efterfødningsstation til varmtvands- og kølevandssystemer. I alt væsentligt
består Variomat af en styring med pumper og mindst én ekspansionsbeholder.
En membran i ekspansionsbeholderen opdeler enheden i et luft- og et
vandrum. På denne måde forhindres det, at luftens ilt trænger ind i
ekspansionsvandet.
Variomat med touch-styring er udstyret med følgende sikkerhedsfunktioner:
• Optimering af alle trykholde-, afgasnings- og efterfødningsprocesser.
– Ingen direkte indsugning, idet trykholdefunktionen kontrolleres
med automatisk efterfødning.
– Ingen cirkulationsproblemer på grund af bobler i kredsløbsvandet.
– Reduktion af korrosionsskader i kraft af iltudtagning af påfyldnings-
og efterfødningsvandet.
4.2 Oversigt
Variomat med touch-styring og to
pumper
Variomat med touch-styring og en
pumpe
1 Hovedafbryder 4 Afgasningsventil "DV"
2 Styreenhed
• Pumpe(r)
• Styring "Reflex Control
Touch"
5 Følgebeholder "VF"
6 Grundbeholder "VG"
7
Påfyldnings- og
aftapningshane "FD"
3 Be- og udluftning "VE" 8 Niveaumåling "LIS"
4.3 Identifikation
4.3.1 Typeskilt
På typeskiltet ses oplysninger om producent, byggeår, produktionsnummer
samt tekniske data.
Typeskiltets oplysninger
Betydning
Type Enhedens betegnelse
Serial No. Serienummer
Min. / max. allowable pressure PS Minimalt / maksimalt tilladt tryk
Max. allowable flow temperature
of system
Systemets maks. tilladte
fremløbstemperatur
Min. / max. working temperature
TS
Min. / maks. driftstemperatur (TS)
Year of manufacture Fremstillingsår
Max. system pressure Maks. systemtryk
Min. operating pressure set up on
site
Mindste driftstryk er indstillet på
opstillingsstedet
4.3.2 Typekode
Nr.
Typekode (eksempel)
1
Betegnelse for
styreenheden
2
Antal pumper
Variomat VS 2- 1, VG 500 l, VF 500 l
3
Grundbeholder "VG"
1 2 3 4 5 6
4
Nominelt volumen
5
Følgebeholder "VF"
6
Nominelt volumen
4.4 Funktion
1 Varmeanlæg WV Efterfødningsventil
2
Trykekspansionsbeholder
"MAG"
PIS Tryksensor
3 Reflex Fillset Impuls PV
Overstrømningsventil
(motorkuglehane)
4 Styreenhed PU Pumpe (trykhold)
5 Hydrauliske tilførsler SV Sikkerhedsventil
6 Luftrum grundbeholder EC Ekspansionsledning
7
Luftrum sekundær
beholder
FD
Påfyldnings- og
aftapningshane
ST Snavssamler LIS
Vægtmålecelle til
bestemmelse af vandstanden
FQIRA+ Kontaktvandmåler DV Afgasningsventil
WC Efterfødningsledning VE Be- og udluftning
