Montering
Variomat Touch — 09.09.2022-Rev. C Dansk —
367
6 Fillset Impuls
WC Efterfødningsledning
PIS Trykmåleomformer
WV Magnetventil til efterfødning
ST Smudsfanger
EC Afgasningsledning
• Til det gasrige vand fra anlægget.
• Til det afgassede vand til anlægget.
LIS Niveaumåling
Efterfødning med vand via et afhærdningsanlæg.
• Enheden skal altid integreres i hovedvolumenstrømmen "V" for at sikre,
at anlægsvandet afgasses. Ved en central returløbsiblanding eller ved
hydrauliske sporskifter er dette anlægssiden. Kedlen fra
varmeproducenten modtager en enkeltsikring.
• Brug Fillset Impuls ved udstyr med Reflex Fillsoft-afhærdningsanlæg.
– Styringen evaluerer efterfødningsmængden og signaliserer,
hvornår afhærdningspatronerne skal skiftes.

Bemærk!
Efterfødningsvandets kvalitet skal opfylde de gældende fo
rskrifter,
f.eks. VDI 2035.
7.5 Elektrisk tilslutning
FARE
Livsfarlige kvæstelser som følge af elektrisk stød.
Ved berøring af strømførende dele er der fare for livsfarlige kvæstelser.
• Kontroller, at tilførselsledningen til enheden er uden spænding og
sikret mod genstart.
• Kontroller, at andre ikke kan tænde for anlægget igen.
• Kontroller, at det kun er en elektriker, der udfører monteringsarbejde
på den elektriske tilslutning af enheden og kun efter de lokalt
gældende forskrifter.

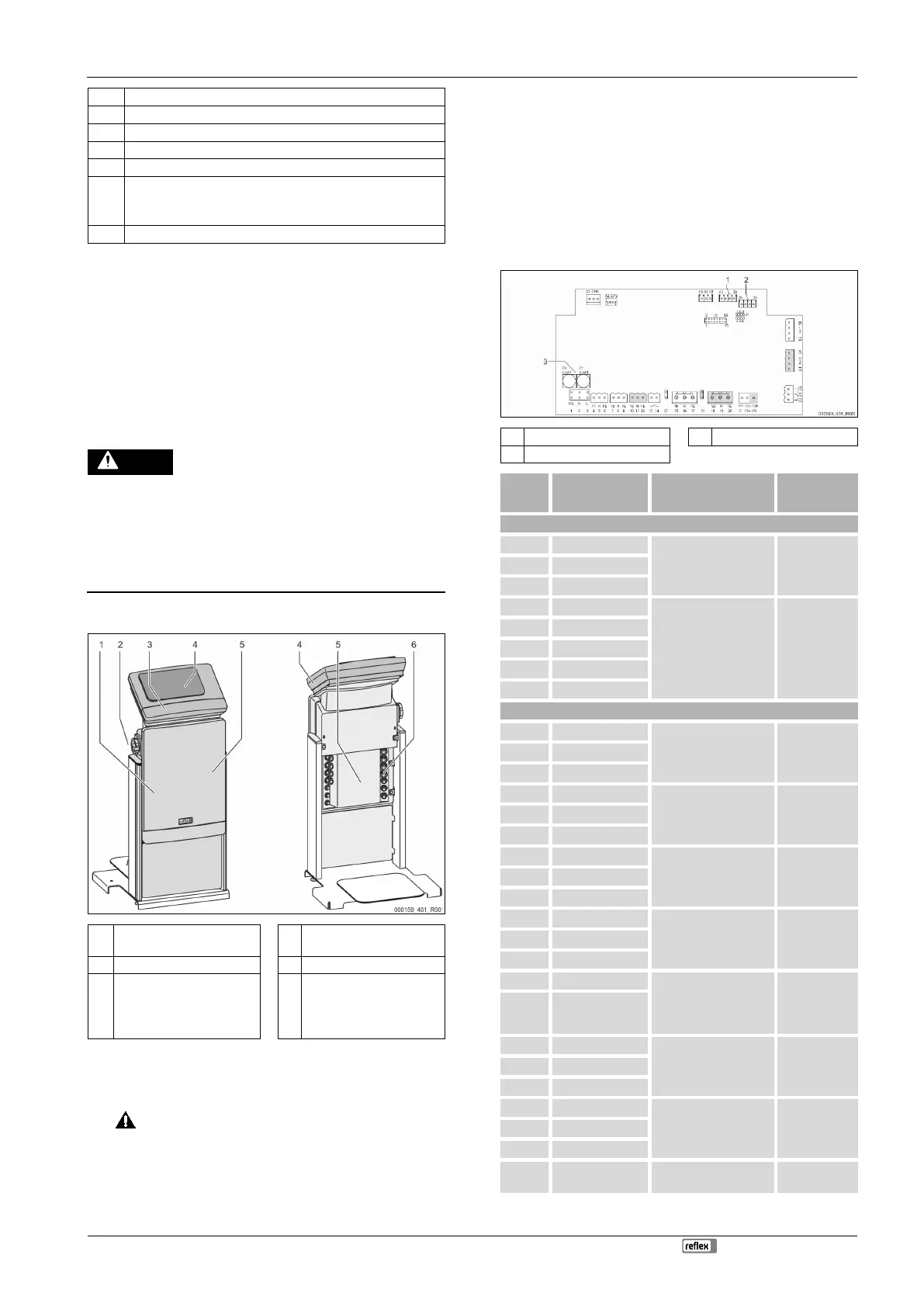

Ved elektrisk tilslutning skelnes der mellem en tilslutningsdel og en
betjeningsdel.
1
Afdækning tilslutningsdel
(opklappelig)
4 Touch-styring
2 Hovedafbryder 5 Bagside tilslutningsdel
3
Afdækning betjeningsdel
(opklappelig)
• RS-485-grænseflader
• Udgange tryk og niveau
6 Kabelgennemføringer
• Indfødning og sikring
• Potentialfrie kontakter
• Tilslutning pumpe "PU"
De efterfølgende beskrivelser gælder for standardanlæg og omfatter kun de
nødvendige tilslutninger på opstillingsstedet.
1. Sluk for strømmen til anlægget, og husk at sikre mod genindkobling.
2. Tag afdækningerne af.
FARE Livsfarlig personskade ved elektrisk stød. Selv om netstikket
til spændingsforsyningen trækkes ud, kan der være påtrykt en spænding
på 230 V på dele af bundkortet. Afbryd styringen til enheden
fuldstændigt fra spændingsforsyningen, før afdækningerne tages af.
Kontroller, at bundkortet ikke står under spænding.
3. Sæt en egnet kabelforskruning til kabelgennemføringen på bagsiden af
tilslutningsdelen i. F.eks. M16 eller M20.
4. Træk alle kabler, der skal monteres, gennem kabelforskruningerne.
5. Tilslut alle kabler iht. klemskemaet.
– Husk at sikre enhedens tilslutningsledninger på opstillingsstedet,
 6 "Tekniske data",  362.
6. Monter afdækningen.
7. Slut netstikket til spændingsforsyningen 230 V.
8. Tænd for anlægget.
Den elektriske tilslutning er afsluttet.
7.5.1 Klemskema
7.5.2 Klemskema tilslutningsdel
1 Tryk 3 Sikringer
2 Påfyldningsniveau
Terminal-
nummer
Signal
Funktion
Ledningsnet
Forsyning
X0/1 L
Forsyning 230 V, maks.
16 A
På
opstillingsstedet
X0/2 N
X0/3 PE
X0/1 L1
Forsyning 400 V,
maks. 20 A
(Gælder kun for Variomat
Giga og Variomat 140!)
På
opstillingsstedet
X0/2 L2
X0/3 L3
X0/4
N
X0/6 PE
Bundkort
1 PE
Spændingsforsyning
Ab fabrik
2 N
3 L
4 Y1
Magnetventil til
efterfødning WV
Ab
fabrik 5 N
6
PE
7 Y2
Overstrømningsventil PV 1
(motorkuglehane eller
magnetventil)
--
8 N
9 PE
10 Y3
Overstrømningsventil PV 2
(motorkuglehane eller
magnetventil)
---
11 N
12 PE
13
Melding
tørløbsbeskyttelse
(potentialfri)
Maks. 230 V, 2 A
På
opstillingsstedet,
ekstraudstyr
14
15 M1
Pumpe PU 1
Ab fabrik
16 N
17 PE
18 M2
Pumpe PU 2
Ab fabrik
19 N
20 PE
21 FB1
Spændingsovervågning
pumpe 1
Ab fabrik
