Reflex Variomat Touch VS 2-2/60 Original Operating Manual

Første igan
gsetting
Variomat Touch — 09.09.2022-Rev. C Norsk —
391
Klemme-
nummer
Signal
Funksjon
Kabling
43 +24 V
Digitale innganger
på stedet,
valgfritt
44 E1 E1: Kontaktvannteller fabrikkmontert
45
E2
E2: Vannmangelbryter
---
51 GND
Overstrømningsventil PV 2
(motorkuleventil), bare ved
VS 2-2
fabrikkmontert
52 +24 V (tilførsel)
53 0 - 10 V (pådrag)
54
0 - 10 V
(tilbakemelding)
55 GND
Overstrømningsventil PV 1
(motorkuleventil)
fabrikkmontert
56 +24 V (tilførsel)
57 0 - 10 V (pådrag)
58
0 - 10 V
(tilbakemelding)

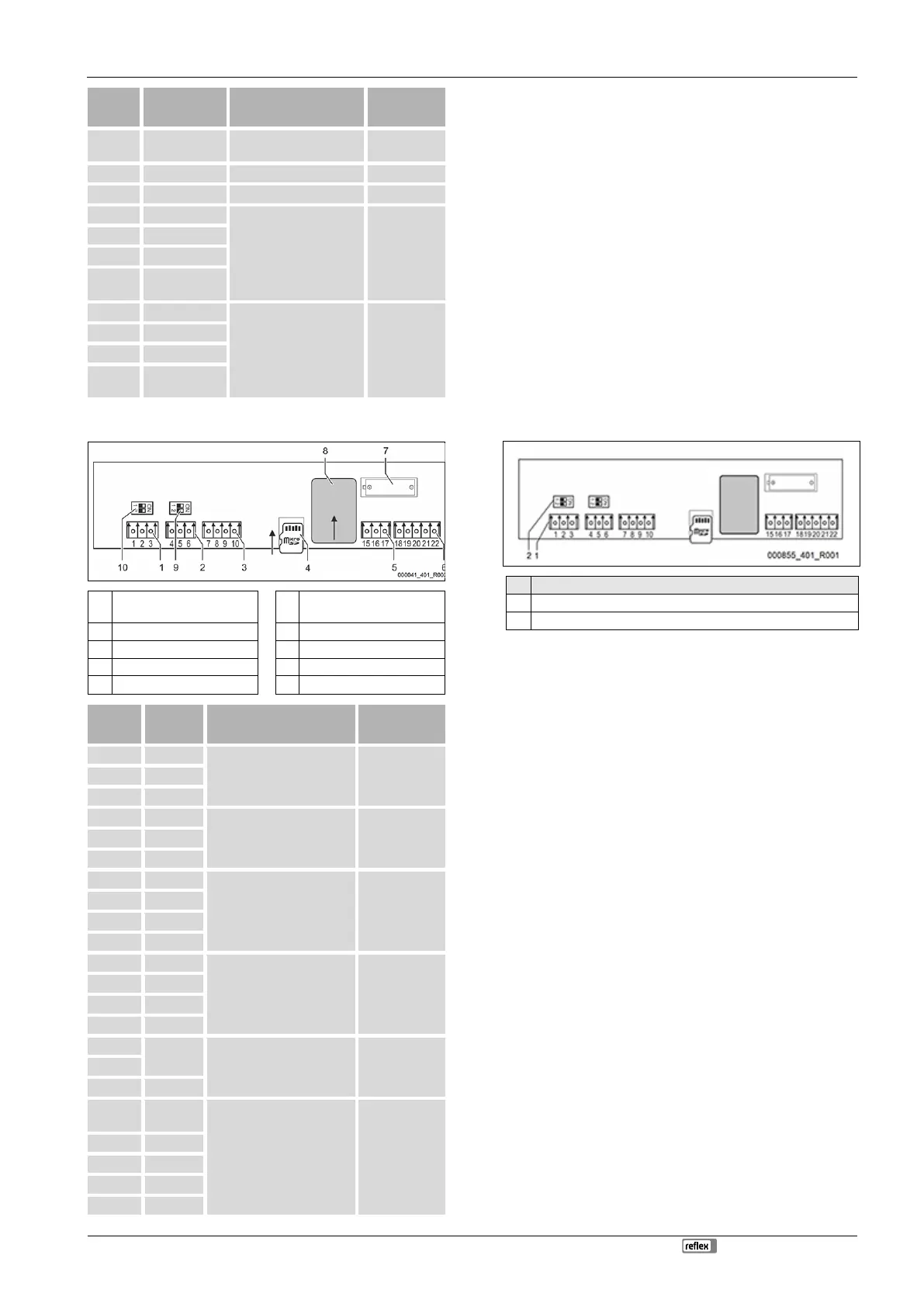

7.5.3 Koblingsskjema betjeningsdel
1 RS-485-grensesnitt 6
Analogutganger for trykk og
nivå
2 RS-485-grensesnitt 7 Batterirom
3 IO-grensesnitt 8 Anybus-modul slot
4 Micro-SD-kort 9 DIP-bryter 2
5 Innmating 10 V 10 DIP-bryter 1
Klemme-
nummer
Signal
Funksjon
Kabling
1 A
Grensesnitt RS-485
S1-nettverk
På stedet 2 B
3 GND S1
4 A
Grensesnitt RS-485
S2 moduler: Utvidelses- eller
kommunikasjonsmodul
På stedet 5 B
6 GND S2
7 +5 V
IO-grensesnitt: Grensesnitt til
hovedkort
Fabrikkmontert
8 R × D
9 T × D
10 GND IO1
11 +5 V
--- ---
12 RxD
13 TxD
14 GND IO2
15
10 V~
Innmating 10 V Fabrikkmontert 16
17 FE
18
Y2PE
(skjerm)
Analogutganger: Trykk og nivå
Standard 4–20 mA
På stedet
19 Trykk
20 GNDA
21
Nivå
22 GNDA
7.5.4 Grensesnitt RS-485
Via RS-485 grensesnittene S1 og S2 kan all informasjon om styringen hentes
fram og brukes for å kommunisere med kontrollsentraler eller andre enheter.
• S1 Grensesnitt
– Maksimalt 10 apparater kan drives over dette grensesnittet i en
Master Slave-sammenkobling.
• S2 Grensesnitt
– Trykk "PIS" og nivå "LIS".
– Driftstilstand for pumpen "PU".
– Driftstilstand for motorkuleventil / magnetventil.
– Verdier for kontaktvanntelleren "FQIRA +".
– Alle meldinger.
– Alle oppføringer i feilminnet.
For grensesnittenes kommunikasjon står bussmoduler til disposisjon som
valgfritt tilbehør.

Merk!
Be ved behov om protokollen til grensesnitt RS
-485, detaljer om
tilkoblingene og informasjon om det tilbudte tilbehøret fra Reflex
fabrikkundeservice.
7.5.4.1 Tilkobling av grensesnittet RS-485
Hovedkort til Control Touch-styringen.
Nr.
Komponent
1 Tilkoblingsklemmer for RS-485-forbindelsen
2 Dip-bryter 1
Gå fram på denne måten:
1. Koble RS-485-forbindelsen til hovedkortet med den skjermede kabelen.
• S 1
– Klemme 1 (A+)
– Klemme 2 (B-)
– Klemme 3 (GND)
2. Koble til kabelskjermingen på den ene siden.
• Klemme 18
3. Aktiver endemotstanden på hovedkortet.
• Dip-bryter 1
7.6 Montasje- og igangsettingssertifikat

Merk!
Du finner montasje
- og igangsettingssertifikatet på slutten av
bruksanvisningen.
8 Første igangsetting

Merk!
Bekreft fagmessig riktig montering og igangsetting i montasje
- og
igangsettingssertifikatet. Dette er forutsetni
ngen for garantikravene.
–
La Reflex fabrikk-kundeservice utføre første gangs igangsetting
samt det årlige vedlikeholdet.
8.1 Kontrollere forutsetningene for igangsetting
Enheten er klar for første igangsetting når arbeidet som er beskrevet i kapitlet
Montering er utført. Igangsetting må gjøres av produsenten av anlegget eller
en oppnevnt sakkyndig person (f.eks. fabrikkundeservice fra Reflex).
Trykkholdeanlegget igangsettes i henhold til installasjonsveiledningen. Vær
oppmerksom på følgende ved første igangsetting:
• Montering av styreenheten til grunnbeholderen samt ved behov
følgebeholderne er utført.
• Tilkoblingene på vannsiden av beholderne til anleggssystemet er
opprettet.
• Beholderne er ikke fylt med vann.
• Ventilene for tømming av beholderne er åpnet.
• Anleggssystemet er fylt med vann og luftet for gass.
• Strømtilkoblingen er opprettet iht. nasjonale og lokale forskrifter.
