— Lietuvių k. Variomat Touch — 09.09.2022-Rev. C
ST Purvo rinktuvas
EC Degazavimo linija
• Dujų prisotintas vanduo iš įrangos.
• Degazuotas vanduo į įrangą.
LIS Lygio matavimas
Vandens papildymas per minkštinimo įrangą.
• Kad sistemos vanduo būtų minkštinamas, įrenginį sujunkite su
pagrindinio tūrio srauto linija „V“. Kai yra centrinis grįžtamojo įmaišymo
įrenginys arba hidrauliniai perjungikliai, tai daroma sistemos pusėje.
Šilumos generatoriaus katile yra atskiras apsauginis įrenginys.
• Jei sistemoje yra minkštinimo įrenginys „Reflex Fillsoft“, naudokite
„Fillset Impuls“.
– Įrenginio valdymo sistema vertina papildymo kiekį ir praneša, kada
reikia keisti minkštinimo kasetę.
Pastaba!
Papildymo vandens kokybė turi atitikti galiojančius potvarkius, pvz.,
VDI 2035.
7.5 Elektros jungtis
Pavojus gyvybei dėl elektros smūgio.
Palietus įtampingąsias konstrukcines dalis kyla pavojus mirtinai susižaloti.
• Įsitikinkite, kad į įrenginį nutiesta tiekimo linija neįtempta ir
apsaugota nuo pakartotinio įjungimo.
• Įsitikinkite, kad įrenginio negalės įjungti kiti asmenys.
• Įrenginio elektros jungtis gali montuoti tik kvalifikuoti elektrikai,
laikydamiesi elektrotechninės saugos potvarkių.

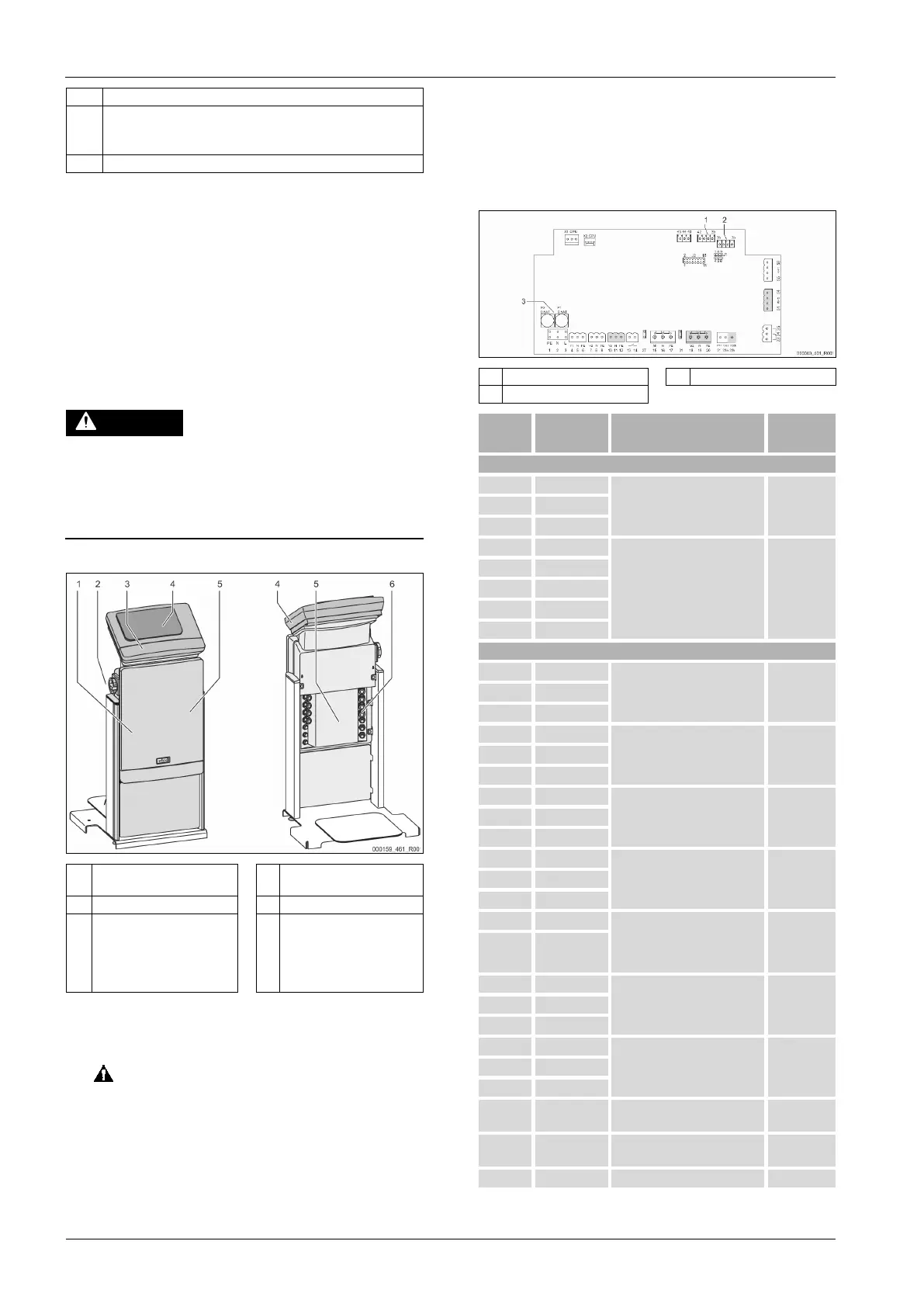

Prijungus elektros jungtį skiriami jungčių blokas ir valdymo sistemos blokas.
1
Jungčių bloko dangtis
(atverčiamasis)
4 Jutiklinio valdymo sistema
2 Pagrindinis jungiklis 5 Jungčių bloko galinė dalis
3
Valdymo sistemos bloko
dangtis (atverčiamasis)
• RS-485 sąsajos
• Slėgio ir lygio išvadai
6 Kabelių įvorės
• Maitinimas ir saugikliai
• Nulinio potencialo
kontaktai
• Siurblio „PU“ jungtis
Toliau pateikti aprašymai galioja standartinėms sistemoms, juose aprašomos
tik būtinos montavimo vietoje įrengiamos jungtys.
1. Išjunkite įrangos įtampą ir apsaugokite, kad jos nebūtų galima įjungti.
2. Nuimkite dangčius.
PAVOJUS gyvybei dėl elektros smūgio. Net ištraukus kištukus iš
maitinimo lizdo, įrenginio plokštės dalyje gali būti 230 V įtampa. Prieš
nuimdami valdymo sistemos dangčius visiškai atjunkite įrenginį nuo
maitinimo šaltinio. Patikrinkite, ar plokštėje nėra įtampos.
3. Į jungčių bloko galinės sienelės kabelių įvores įstatykite tinkamas
sraigtines kabelių jungtis. Pavyzdžiui, M16 arba M20.
4. Visus tiesiamus kabelius perkiškite per sraigtines kabelių jungtis.
5. Visus kabelius prijunkite pagal gnybtų jungimo schemas.
– Norėdami apsaugoti įrenginį, atsižvelkite į įrenginio prijungimo
linijas, 6 "Techniniai duomenys", 269.
6. Sumontuokite dangtį.
7. Kištuką įjunkite į 230 V maitinimo lizdą.
8. Įjunkite sistemą.
Elektros jungimas baigtas.
7.5.1 Sujungimų planas
7.5.2 Jungčių bloko jungimo schema
1 Slėgis 3 Saugikliai
2 Lygis
Maitinimas
X0/1 L
Maitinimas 230 V, maks.16 A
Įrengiama
objekte
X0/2 N
X0/3 PE
X0/1 L1
400 V maitinimas,
maks. 20 A
(taikoma tik „Variomat Giga“ ir
„Variomat 140“!)
Įrengiama
objekte
X0/2 L2
X0/3 L3
X0/4 N
X0/6 PE
Plokštė
1 PE
Įtampos tiekimas
Įrengiama
gamykloje
2 N
3 L
4 Y1
Magnetinis papildymo vožtuvas
WV
Įrengiama
gamykloje
6 PE
7 Y2
Perpildymo vožtuvas PV 1
(rutulinis čiaupas su pavara arba
magnetinis vožtuvas)
-- 8 N
9 PE
10 Y3
Perpildymo vožtuvas PV 2
(rutulinis čiaupas su pavara arba
magnetinis vožtuvas)
--- 11 N
12 PE
Sausosios eigos signalas (nulinis
potencialas)
Maks. 230 V; 2 A
Įrengiama
objekte,
pasirinktinis
variantas
14
15 M1
Siurblys PU 1
Įrengiama
gamykloje
16 N
17 PE
18 M2
Siurblys PU 2
Įrengiama
gamykloje
19 N
20 PE
21 FB1
1 siurblio įtampos stebėjimas
Įrengiama
gamykloje
22a FB2a
2 siurblio įtampos stebėjimas
Įrengiama
gamykloje
22b FB2b --- ---
