Variomat Touch — 09.09.2022-Rev. C
Eesti keel —
TÄHELEPANU!
Paagijalgades olevad puuraugud on ette nähtud üksnes
transpordiohutuseks.
• Ärge kinnitage paake tugevalt põranda külge.

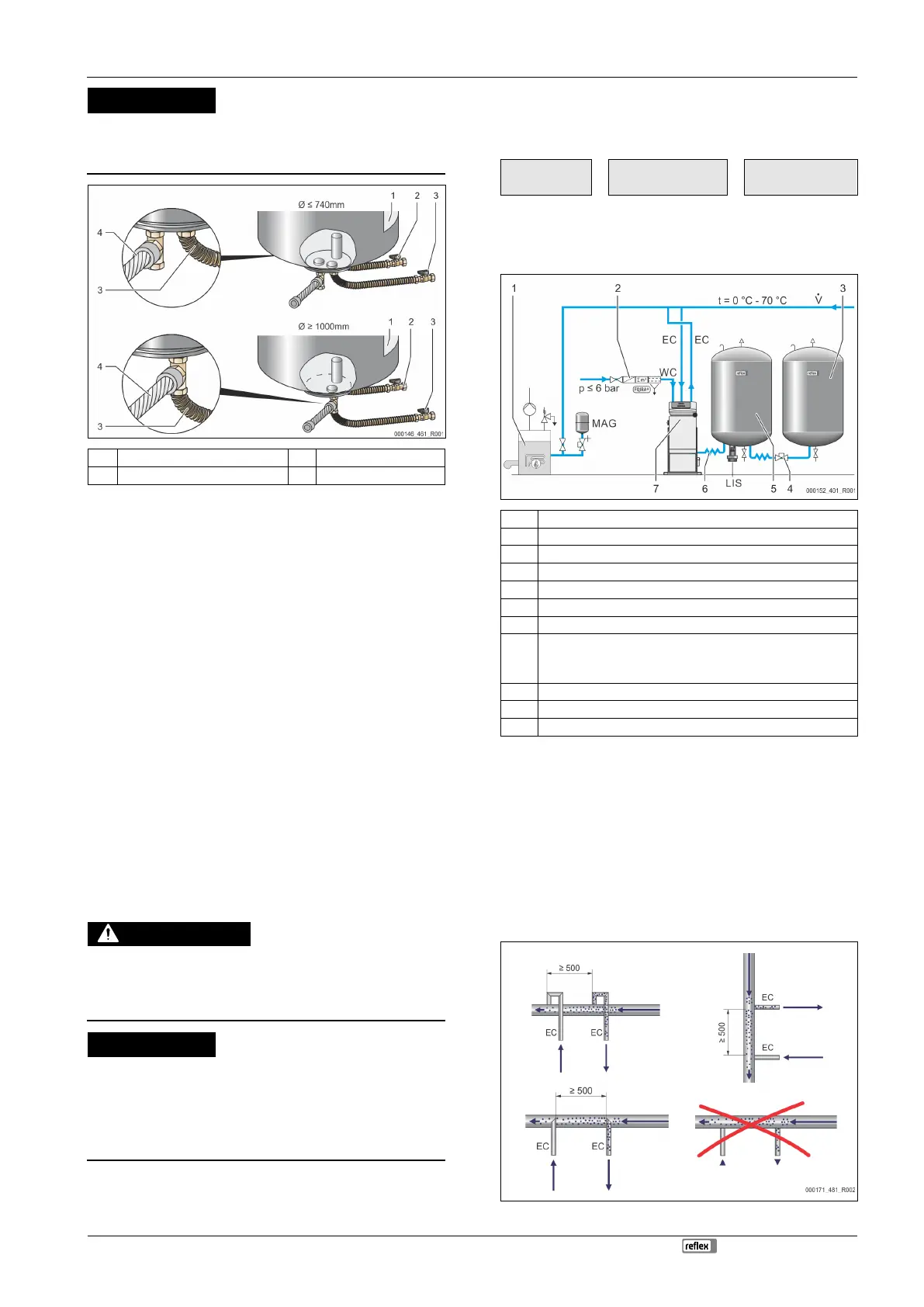

1 Kleebis 3 Ühenduskomplekt „Pump”
2 Ühenduskomplekt „Ülevoolutoru” 4 Lisapaagi ühenduskomplekt
• Joondage põhipaak, 7.3.1 "Kohale asetamine", 316.
• Monteerige ühenduskomplektid (2) ja (3) kruviühenduste ja tihenditega
põhipaagi alumise konteineri ääriku ühendustele.
– Pöörake tähelepanu sellele, et ülevoolutoru ühenduskomplekt
ühendatakse kleebise (1) all oleva ühenduse (2) külge. Kui
ühendused lähevad vahetusse, siis on oht, et pump töötab kuivalt.
– Paakide puhul läbimõõduga kuni Ø 740 mm
• Ühendage ühenduskomplektid (2) ja (3) mõlema vaba
konteineri ääriku 1-tollise torunipli külge.
• Ühendage lisapaagi ühenduskomplekt (4) T-detailiga
konteineri ääriku väljastusava külge.
– Paakide puhul läbimõõduga alates Ø 1000 mm
• Ühendage ühenduskomplekt (2) konteineri ääriku 1-tollise
torunipli külge.
• Ühendage ühenduskomplektid (3) ja (4) konteineri ääriku 1-
tollise torunipli T-detailiga.
Märkus!
Monteerige lisavarustuse hulka kuuluvale lisapaagile kaasasolev
ühenduskomplekt (4). Ühendage ühenduskomplekt (4) kohapeal
paindliku torustiku abil põhipaagiga.
Märkus!
Variomati hüdraulikal olev kaitseklapp on ette näh
tud ainult paagi
kaitseks. See ei ole ette nähtud ühendatud süsteemi kaitseks.
Väljapuhketoru tuleb paigutada nii, et väljapuhumisel ei teki mingit
ohtu.
7.3.4 Hüdrauliline ühendus
7.3.4.1 Seadmete süsteemiga ühendamine
Kuuma veeauru põhjustatud naha ja silmade põletused.
Kaitseklapist võib paiskuda välja kuuma veeauru. Kuum veeaur põhjustab
naha ja silmade põletusi.
• Veenduge, et kaitseklapi väljastustoru on paigaldatud nii, et isikute
ohtuseadmine on välistatud.
TÄHELEPANU!
Asjatundmatust paigaldusest tulenev kahju
Torustike või süsteemi aparaatide ühendamisel võivad seadmele mõjuda
lisakoormused.
• Torustik tuleb ühendada selliselt, et sellele ei avalduks jõud,
momendid ja vibratsioon.
• Vajaduse korral toestage torustik või aparaadid.
• Küsimuste korral võtke ühendust Reflexi müügijärgse teenindusega.
Märkus!
Iga paagiühendus tuleb veepoolel korgiga klapi ja tühjendusseadisega
varustada.
Põhipaagiga ühendamine
Juhtüksus on põhipaagi suhtes positsioneeritud vastavalt valitud
paigaldusvariandile ja ühendatakse paagi ühenduskomplektiga.
Süsteemi ühendused on juhtüksusel kleebistega tähistatud.
Überströmung Nachspeisung
Zur Anlage Zum Behälter
Pumba
ühendamine
süsteemiga
Süsteemi ülevooluklapi
ühendus
Süsteemi
järeltäiteühendus
Süsteemiga ühendamine
1 Soojusgeneraator
2 Valikuline lisavarustus
3 Lisapaak
4 Reflexi kiirliitmik R 1 x 1
5 Põhipaak
6 Põhipaagi ühenduskomplekt
7 Juhtüksuse näide
EC Degaseerimistoru
• Gaasirikas vesi juhitakse seadmest välja.
• Vesi, millest gaas on eraldatud, juhitakse seadmesse.
LIS Veetaseme mõõteseadis „LIS”
WC Järeltäitetoru
Vajaduse korral paigaldage membraanpaisupaak MAG ≥ 35 liitrit (nt Reflex N).
See on mõeldud lülitussageduse vähendamiseks ja seda võib samal ajal
kasutada soojusgeneraatorite ükskult kaitsmiseks. Küttesüsteemides tuleb
vastavalt standardile DIN EN 12828 seadme enda ja soojusgeneraatori vahele
paigaldada lukustuvad sulgurid. Muul juhul tuleb paigaldada tugevdatud
sulgeseadised.
Paisutorud „EC”
Paigaldage degaseerimisfunktsiooni jaoks kaks paisutoru „EC“.
• Üks süsteemist tulev toru gaasirikka vee jaoks.
• Üks süsteemi viiv toru vee jaoks, millest gaas on eraldatud.
Paisutorude „EC” ühenduse nimilaius „DN” peab sobima minimaalsele
töörõhule „P
0
”.
