Модуль ввода/вывода (опциональный модуль расширения
)
Variomat Touch — 09.09.2022-Rev. C
Русский —
453

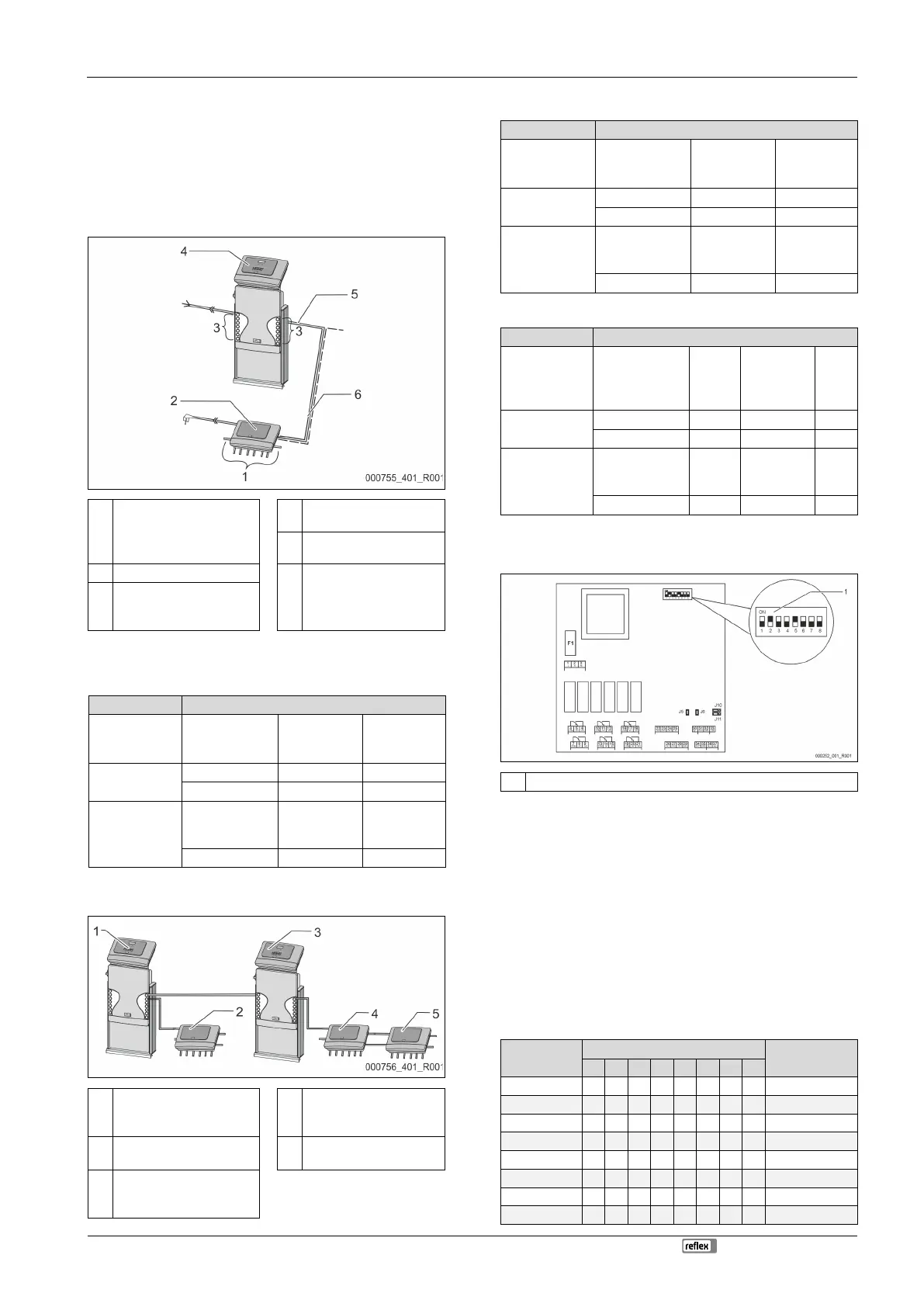

5.2.1 Настройки оконечных резисторов в сетях RS-485
Примеры активации и деактивации оконечных резисторов в сетях
RS-485.
• На базовой плате системы управления имеются DIP-
переключатели 1 и 2.
• Максимальная длина для соединения RS-485 составляет
1000 метров
Система
управления с модулем ввода/вывода
1
Релейные выходы
модуля ввода/вывода*
• 6 цифровых
выходов
4
Система управления
Control Touch
5
Соединение
RS-485
2
Модуль
ввода
/
вывода
6
Опциональное
соединение RS-485
• Master - Slave
•
Полевая
шина
3
Присоединения линий
ввода/вывода
* 2 аналоговых выхода не требуются, т.к. в систему управления
Control Touch уже входят два аналоговых выхода для измерения
давления и уровня.
Настройки оконечных резисторов
Перемычка /
выключатель Настройки
Модуль
ввода/
вывода
Control Touch
Перемычка J10
активировано
X ---
и J11
деактивировано
--- ---
DIP–
переключатель
1
активировано
--- X
и 2
деактивировано
--- ---
Системы управления и модуль ввода/вывода в функции Master-
Slave
1
Система
управления
Control Touch в функции
Master
4
Модуль
ввода
/
вывода
для функции Slave
2
Модуль
ввода
/
вывода
для
функции
Master
5
Модуль
ввода
/
вывода
для
расширения
3
Система управления
Control Touch в функции
Slave
Функция Master
Настройки оконечных резисторов
Перемычка
/
выключатель Настройки
Модуль
ввода/
вывода
Control Touch
Перемычка J10
активировано
X ---
и J11
деактивировано
--- ---
DIP–
переключатель
1
активировано
--- X
и 2
деактивировано
--- ---
Функция Slave
Настройки оконечных резисторов
Перемычка /
выключатель
Настройки
Модуль
ввода/
вывода
Модуль
ввода/
вывода для
расширения
Control
Touch
Перемычка J10
активировано
--- X ---
и J11
деактивировано
X --- ---
DIP–
переключатель
1
активировано
--- --- X
и 2
деактивировано
--- --- ---
5.2.2 Настройка адреса модуля
Настройка адреса модуля на базовой плате модуля ввода/вывода
1
DIP-
переключатель
Положение DIP-переключателей
DIP-
переключатели
1 – 4: •
Для
настройки
адреса
модуля
• Гибкая настройка на ON или OFF
DIP-
переключатель
5: •
Постоянно
в
положении
ON
DIP-
переключатели
6 – 8: •
Для
внутренних
задач
тестирования
• Во время эксплуатации в
положении OFF
С помощью DIP-переключателей 1 – 4 настроить адрес модуля.
Действовать следующим образом:
1. Вынуть из розетки сетевой штекер модуля ввода/вывода.
2. Открыть крышку корпуса.
3. Установить DIP-переключатели 1 – 4 в положение ON или OFF.
Адрес
модуля
DIP-переключатель
Использование
для модулей
1
2
3
4
5
6
7
8
1 1 0 0 0 1 0 0 0 1
2 0 1 0 0 1 0 0 0 2
3 1 1 0 0 1 0 0 0 3
4 0 0 1 0 1 0 0 0 4
5 1 0 1 0 1 0 0 0 5
6 0 1 1 0 1 0 0 0 6
7 1 1 1 0 1 0 0 0 7
8 0 0 0 1 1 0 0 0 8
