Pierwsze uruchomienie
Variomat Touch — 09.09.2022-Rev. C Polski —
251
Numer
zacisku
Sygnał
Działanie
Okablowanie
51 GND
Zawór przelewowy PV 2
(silnikowy zawór kulowy), tylko
w przypadku VS 2-2
fabryczne
52
+24 V
(zasilanie)
53
0 - 10 V
(wielkość
nastawcza)
54
0 - 10 V (sygnał
zwrotny)
55
GND
Zawór przelewowy PV 1
(silnikowy zawór kulowy)
fabryczne
56
+24 V
(zasilanie)
57
0 - 10 V (wielkość
nastawcza)
58
0 - 10 V (sygnał
zwrotny)

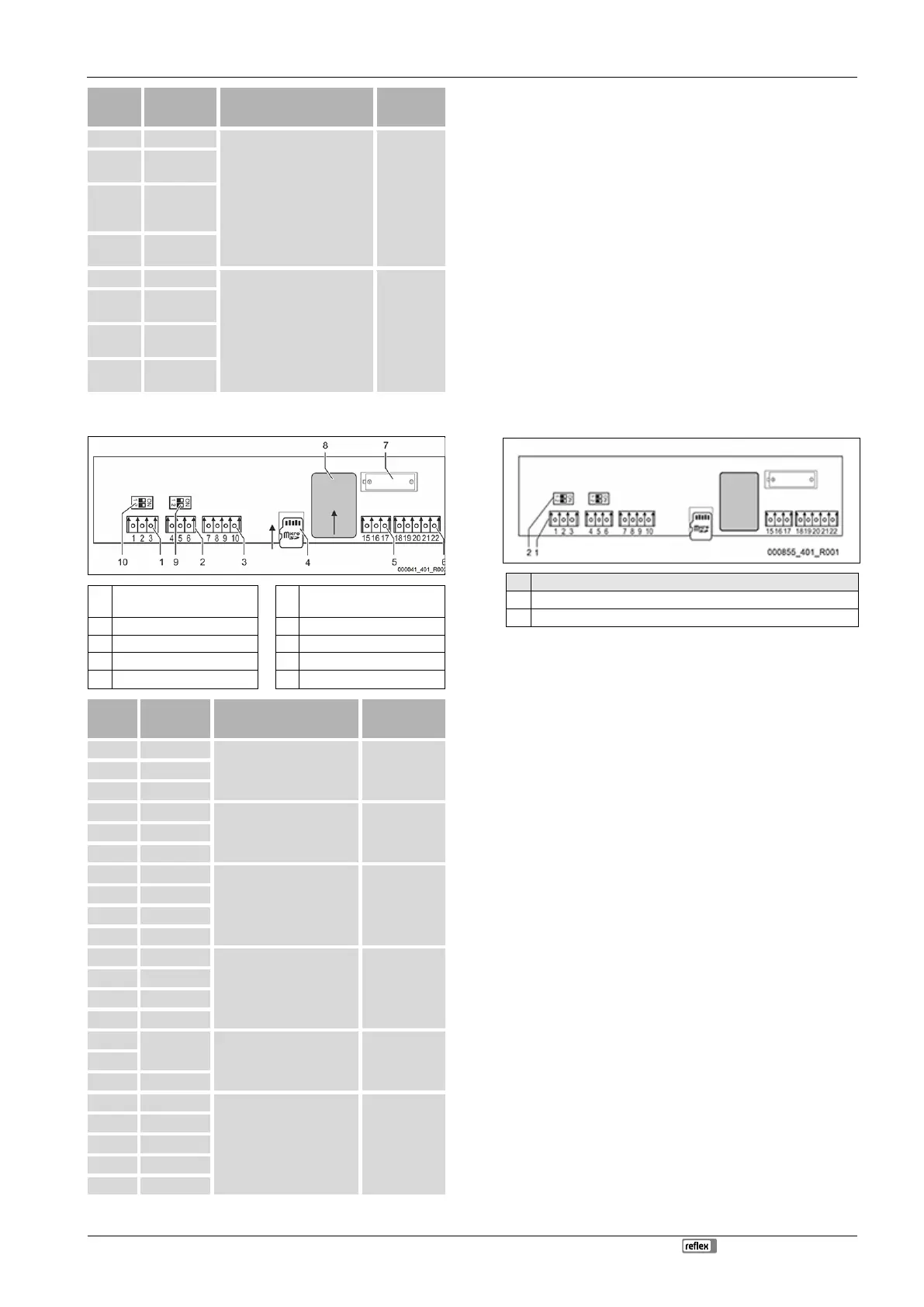

7.5.3 Schemat elektryczny modułu sterowania
1 Interfejs RS-485 6
Wyjścia analogowe dla
ciśnienia i poziomu
2 Interfejs RS-485 7 Komora na baterię
3 Interfejs IO 8 Moduł AnyBus gniazdo
4 Karta micro SD 9 Mikroprzełącznik DIP 2
5 Zasilanie 10 V 10 Mikroprzełącznik DIP 1
Numer
zacisku
Sygnał
Działanie
Okablowanie
1 A
Interfejs RS-485
Osieciowanie S1
we własnym
zakresie
2 B
3 GND S1
4 A
Interfejs RS-485
Moduły S2: moduł rozszerzeń
lub moduł komunikacyjny
we własnym
zakresie
5 B
6 GND S2
7 +5 V
Interfejs IO: interfejs do płyty
głównej
fabryczne
8 R × D
9 T × D
10 GND IO1
11 +5 V
--- ---
12 RxD
13 TxD
14 GND IO2
15
10 V~
Zasilanie 10 V fabryczne 16
17 FE
18 Y2PE (ekran)
Wyjścia analogowe: ciśnienie i
poziom
Standard 4 – 20 mA
we własnym
zakresie
19 Ciśnienie
20 GNDA
21 Poziom
22 GNDA
7.5.4 Złącze RS-485
Poprzez RS-485 złącza S1 i S2 można odczytywać wszystkie informacje ze
sterownika i wykorzystywać je do komunikacji z centralami sterującymi lub
innymi urządzeniami.
• Złącze S1
– Poprzez to złącze można sterować maksymalnie 10 urządzeniami w
sterowaniu połączonym Master-Slave.
• Złącze S2
– Ciśnienie „PIS” i poziom „LIS”.
– Stany robocze pomp „PU“.
– Stany robocze zaworu kulowego z napędem / zaworu elektromagnetycznego.
– Wartości wodomierza impulsowego „FQIRA +“.
– Wszystkie komunikaty.
– Wszystkie pozycje w pamięci błędów.
Do komunikacji między złączami jako akcesoria opcjonalne dostępne są
moduły magistrali.

Wskazówka!
W celu uzyskania protokołu złącza RS
-485, szczegółowych informacji
na temat przyłączy oraz informacji na temat dostępnych akcesor
iów
należy skontaktować się z serwisem firmy Reflex.
7.5.4.1 Podłączenie złącza RS-485
Płyta główna sterownika Control Touch.
Nr
Element
1
Zaciski przyłączeniowe do złącza RS-485
2 Mikroprzełącznik DIP 1
Wykonać następujące czynności:
1. Podłączyć ekranowany kabel złącza RS-485 do płyty głównej.
• S 1
– zacisk 1 (A+)
– zacisk 2 (B-)
– zacisk 3 (GND)
2. Podłączyć z jednej strony ekranowanie kabla.
• zacisk 18
3. Włączyć terminator na płycie głównej.
• Mikroprzełącznik DIP 1
7.6 Potwierdzenie montażu i uruchomienia

Wskazówka!
Potwierdzenie montażu i rozruchu znajduje się na końcu instrukcji
obsługi.
8 Pierwsze uruchomienie

Wskazówka!
Prawidłowy montaż i rozruch
urządzenia potwierdzić w protokole
montażu i uruchomienia. Jest to warunek korzystania z rękojmi.
–
Pierwszy rozruch urządzenia oraz coroczną konserwację należy
powierzyć serwisowi firmy Reflex.
8.1 Sprawdzenie warunków pierwszego uruchomienia
Urządzenie jest gotowe do pierwszego uruchomienia, jeżeli ukończono prace
opisane w rozdziale „Montaż”. Uruchomienie musi przeprowadzić wykonawca
instalacji lub upoważniony specjalista (np. zakładowy dział obsługi klienta
firmy Reflex). Układ stabilizacji ciśnienia należy uruchomić zgodnie z
odpowiednią instrukcją instalacji. Przestrzegać następujących zasad
dotyczących pierwszego uruchomienia:
• Wykonany montaż zespołu sterującego ze zbiornikiem podstawowym i
ewentualnie zbiorników bateryjnych.
• Wykonane przyłącza wodne zbiorników do instalacji.
• Zbiorniki nie są napełnione wodą.
• Otwarte zawory do opróżniania zbiorników.
• Instalacja jest napełniona wodą i odpowietrzona.
• Wykonano podłączenie do instalacji elektrycznej zgodnie z
obowiązującymi przepisami.
