— Latviski Variomat Touch — 09.09.2022-Rev. C
3. Noņemiet korpusa vāku.
4. Nomainiet bojāto drošinātāju.
5. Uzlieciet korpusa vāku
6. Aizveriet spaiļu vāku.
7. Nodrošiniet moduļa strāvas padevi ar tīkla spraudni.
Drošinātāja nomaiņa ir pabeigta.
6 Tehniskās specifikācijas
6.1 Vadības bloks
Norādījums!
Uz visām vadības ierīcēm attiecas tālāk norādītās
vērtības.
– Pieļaujamā procesa temperatūra:
–
Pieļaujamā darba temperatūra:
Pieļaujamā apkārtējās vides temperatūra:
Aizsardzības pakāpe:
RS-485 saskarņu skaits:
IO modulis:
Vadības bloka elektriskais spriegums:
70 °C
0 °C – 45 °C
IP 54
1
Papildaprīkojums
230 V; 2 A
Strāvas pieslēgums
[Hz; A]
VS 2–1/60 1,1 50; 5 37
VS 2–1/75 1,1 50; 5 50
VS 2–1/95 1,1 50; 5 53
VS 2-2/35 1,2 50; 5 58
VS 2-2/60 2,2 50; 10 61
VS 2-2/95 2,2 50; 10 92

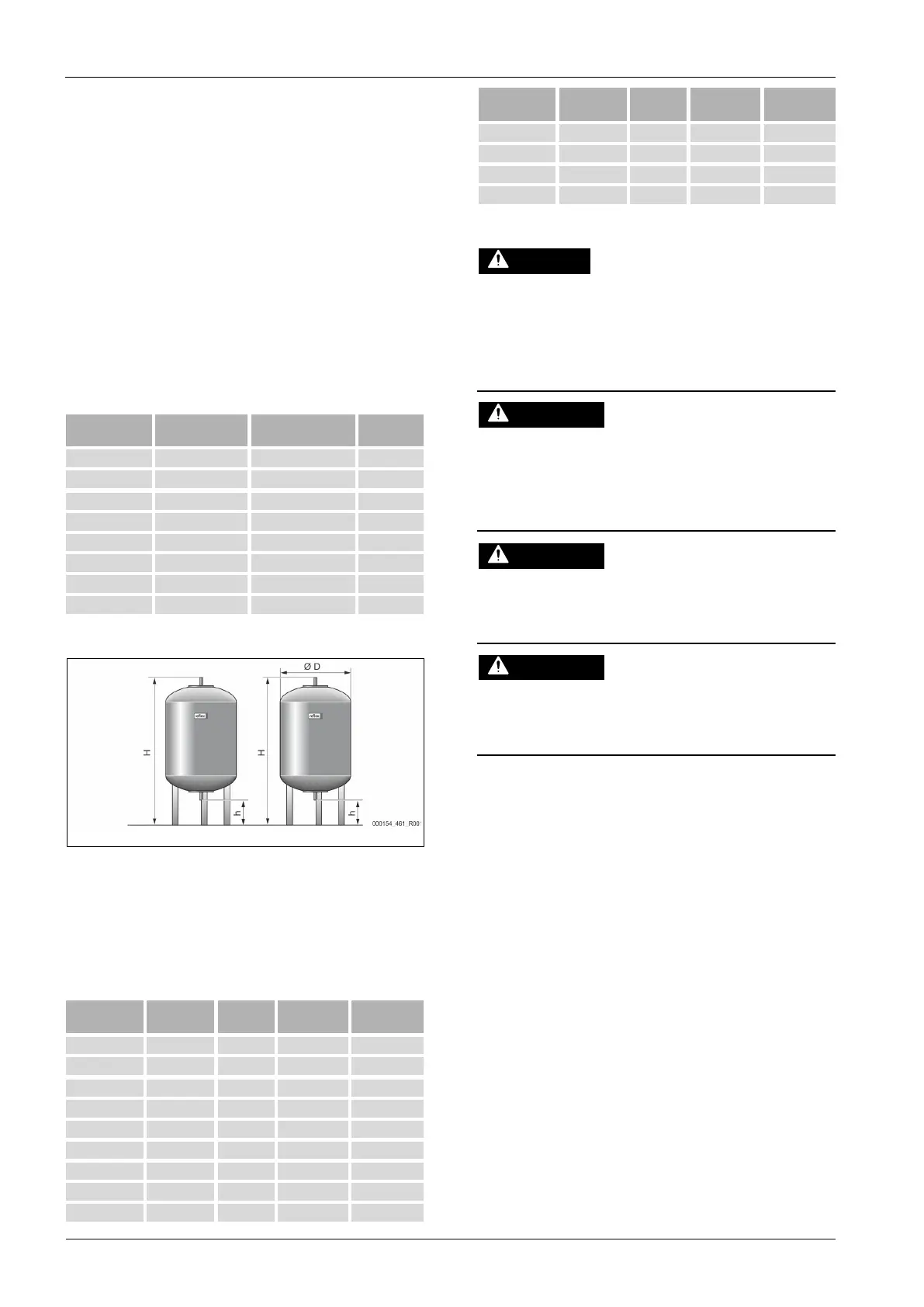

6.2 Tvertnes
Pamattvertne Sekundārā tvertne
Norādījums!
Pamattvertnēm kā papildaprīkojums ir pieejama siltumizolācija,
4.6
"Papildaprīkojums", 289.
Norādījums!
Uz visām tvertnēm attiecas tālāk norādītās
vērtības.
Pieslēgums:
G1 "
200 634 37 1060 146
300 634 54 1360 146
400 740 65 1345 133
500 740 78 1560 133
600 740 94 1810 133
800 740 149 2275 133
1000/740 740 156 2685 133
1000/1000 1000 320 2130 350
1500 1200 465 2130 350
2000 1200 565 2590 350
3000 1500 795 2590 380
4000 1500 1080 3160 380
5000 1500 1115 3695 380
7 Montāža
Dzīvībai bīstamas traumas elektriskās strāvas trieciena rezultātā.
Pieskaroties strāvu vadošām detaļām, var gūt dzīvībai bīstamas traumas.
• Nodrošiniet, ka iekārtas pievads ir atvienots no energoapgādes un
nodrošināts pret atkārtotu ieslēgšanu.
• Nodrošiniet, ka sistēmu nevar ieslēgt citas personas.
• Nodrošiniet, ka iekārtas elektropieslēguma montāžas darbus veic tikai
profesionāls elektriķis un saskaņā ar attiecīgajā vietā
piemērojamajiem elektrotehnikas noteikumiem.
Savainošanās risks, izplūstot zem spiediena esošam šķidrumam
Nepareizi veicot montāžu, demontāžu, vai apkopes darbu laikā, pie
savienojumiem var gūt apdegumus un traumas, ja pēkšņi zem spiediena
izplūst karsts ūdens vai karsts tvaiks.
• Nodrošiniet profesionālu montāžu, demontāžu vai apkopes izpildi.
• Pirms veicat savienojumu montāžu, demontāžu vai apkopi,
pārliecinieties, ka iekārta nav zem spiediena.
Apdedzināšanās risks pie karstām virsmām
Pārāk augstas virsmas temperatūras dēļ apkures sistēmās var gūt ādas
apdegumus.
• Lietojiet aizsargcimdus.
• Iekārtas tuvumā izvietojiet atbilstošus brīdinājumus.
Kritienu vai triecienu izraisīts savainošanās risks
Montāžas laikā var gūt sasitumus, nokrītot iekārtas daļām vai saduroties ar
tām.
• Lietojiet personīgo aizsargaprīkojumu (aizsargķiveri, aizsargapģērbu,
aizsargcimdus, aizsargapavus).
veiktu montāžu un ekspluatācijas sākšanu apstipriniet
montāžas, ekspluatācijas sākšanas un apkopes apliecinājumā. Šī
nosacījuma izpilde nodrošina garantijas prasību atzīšanu.
Pirmreizējo ekspluatācijas uzsākšanu un ikgadējo apkopi uzticiet
„Reflex” rūpnīcas klientu servisam.
7.1 Montāžas nosacījumi
7.1.1 Piegādes stāvokļa pārbaude
Iekārta pirms piegādes tiek rūpīgi pārbaudīta un iepakota. Tomēr nav
iespējams novērst bojājumus, kas var rasties transportēšanas laikā.
Rīkojieties šādi:
1. Pēc preces saņemšanas pārbaudiet sūtījumu.
• Vai tas ir pilnā komplektācijā.
• Vai tam nav transportēšanas laikā radītu bojājumu.
2. Bojājumus dokumentējiet.
3. Lai iesniegtu sūdzību par bojājumiem, sazinieties ar transportuzņēmumu.
7.2 Sagatavošanās darbi
Piegādātās iekārtas stāvoklis
• Pārbaudiet, vai visi iekārtas skrūvsavienojumi ir stingri nofiksēti. Ja
nepieciešams, pievelciet skrūves.
Sagatavošanās iekārtas montāžai
• Iekārtai nedrīkst piekļūt nepiederošas personas.
• Pret salu nodrošināta telpa ar labu ventilāciju.
– Telpas temperatūra no 0 °C līdz 45 °C (no 32 °F līdz 113 °F).
