Variomat Touch — 09.09.2022-Rev. C
Slovenščina —
2. Odprite pokrov ohišja prostora s sponkami.
3. Odprite pokrov ohišja.
4. Zamenjajte okvarjeno varovalko.
5. Namestite pokrov ohišja nazaj.
6. Zaprite pokrov ohišja prostora s sponkami.
7. Priključite napajanje z napetostjo za modul z omrežnim stikalom.
Menjava varovalke je zaključena.
6 Tehnični podatki
6.1 Krmilna enota
Napotek!
Naslednje vrednosti veljajo za vse krmilne enote:
– Dopustna temperatura vtoka:
–
Dopustna obratovalna temperatura:
Dopustna temperatura okolice:
Stopnja zaščite:
Število vmesnikov RS-485:
IO-modul:
Električna napetost krmilne enote:
70 °C
0 °C – 45 °C
IP 54
1
Opcijsko
230 V; 2 A
Električni priključek
[Hz; A]
VS 2-1 / 35 1,1 50/ 5 29
VS 2-1 / 60 1,1 50/ 5 37
VS 2-1 / 75 1,1 50/ 5 50
VS 2-1 / 95 1,1 50/ 5 53
VS 2-2 / 35 1,2 50/ 5 58
VS 2-2 / 60 2,2 50/ 10 61
VS 2-2 / 75 2,2 50/ 10 89
VS 2-2 / 95 2,2 50/ 10 92

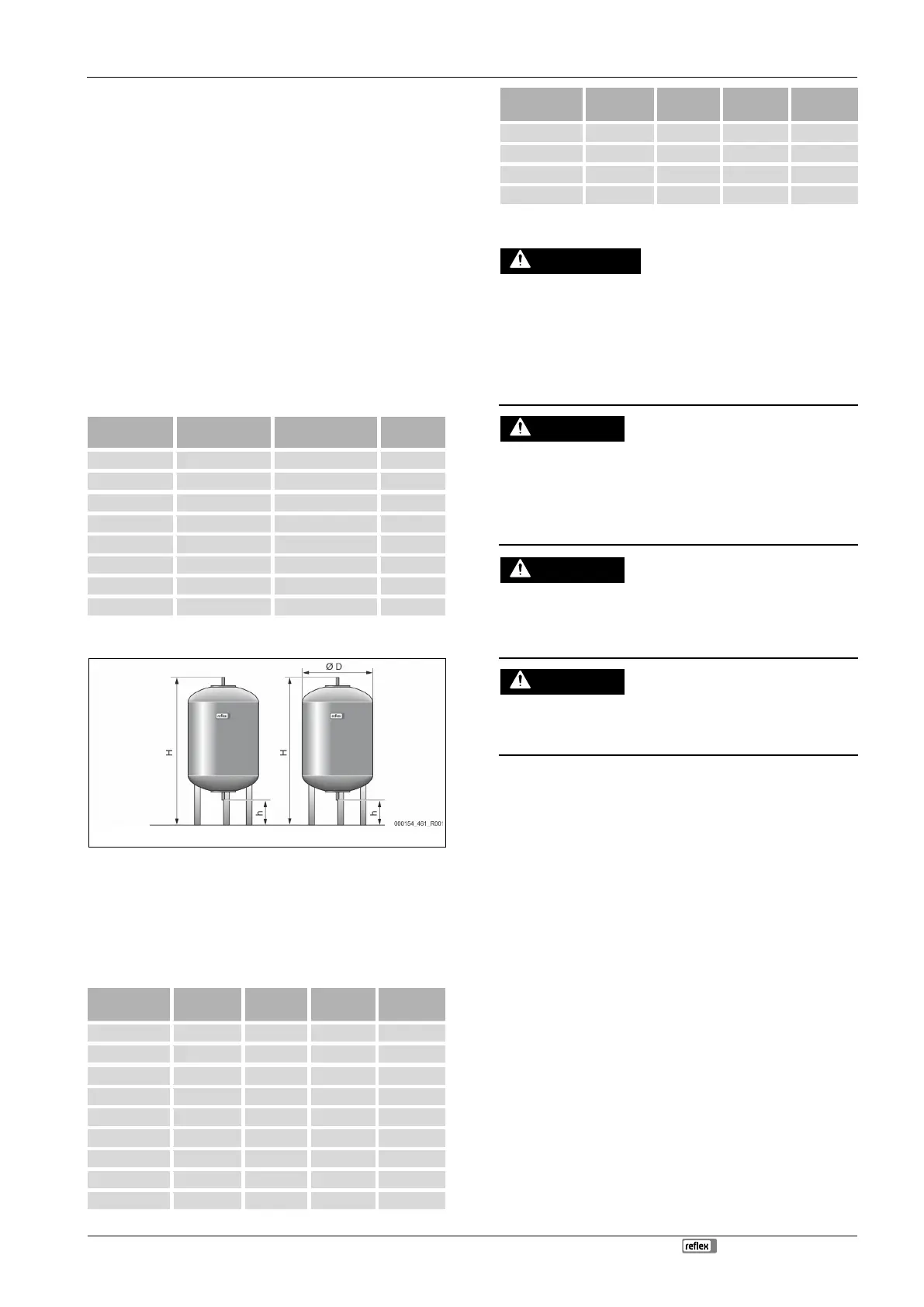

6.2 Posode
Osnovna posoda Dodatna posoda
Napotek!
Za osnovno posodo je dobavljiva toplotna izolacija,
4.6 "Opcijska
Napotek!
Naslednje vrednosti veljajo za vse posode:
– Obratovalni tlak:
– Priključek:
200 634 37 1060 146
300 634 54 1360 146
400 740 65 1345 133
500 740 78 1560 133
600 740 94 1810 133
800 740 149 2275 133
1000/740 740 156 2685 133
1000/1000 1000 320 2130 350
2000 1200 565 2590 350
3000 1500 795 2590 380
4000 1500 1080 3160 380
5000 1500 1115 3695 380
7 Montaža
Življenjsko nevarne poškodbe zaradi električnega udara.
Pri dotikanju sklopov, ki so pod napetostjo, se lahko življenjsko nevarno
poškodujete.
• Prepričajte se, da je napajalni vod do aparat odklopljen in zavarovan
pred ponovnim vklopom.
• Zagotovite, da druge osebe naprave ne bodo mogle vklopiti.
• Zagotovite, da bodo montažna dela na električnem priključku aparata
izvajali samo električarji in v skladu z lokalno veljavnimi
elektrotehničnimi predpisi.
Nevarnost poškodb zaradi pod tlakom izstopajoče tekočine
Na priključkih lahko pri napačni montaži, demontaži ali vzdrževanju pride
do opeklin in poškodb, če začne nenadoma brizgati ven vroča voda ali
vroča para pod tlakom.
• Zagotovite strokovno montažo, demontažo ali vzdrževalna dela.
• Zagotovite, da bo sistem naprav v breztlačnem stanju, preden boste
na priključkih izvajali montažna, demontažo ali vzdrževalna dela.
Nevarnost, da se na vročih površinah opečete
Pri grelnih napravah lahko zaradi previsoke temperature površine pride do
opeklin kože.
• Nosite zaščitne rokavice.
• V bližini naprave namestite ustrezna opozorila.
Nevarnost poškodb zaradi padcev ali udarcev
Udarnine zaradi padcev ali udarcev ob dele sistema naprav med montažo.
• Nosite osebno zaščitno opremo (zaščitno čelado, zaščitno obleko,
zaščitne rokavice, varnostne čevlje).
Napotek!
Potrdite pravilno strokovno montažo in zagon v potrdilu o
montaži,
zagonu in vzdrževanju. To je pogoj za veljavno garancijo.
Prvi zagon in letno vzdrževanje naj vam izvede servisna služba
7.1 Pogoji za montažo
7.1.1 Preverjanje dobavnega stanja
Aparat pred dobavo skrbno preverijo in zapakirajo. Poškodb med transportom
ni mogoče izključiti.
Storite naslednje:
1. Po prejemu blaga preverite dobavljene dele:
• Preverite ali so vsebovani vsi deli.
• Optično preverite dobavljene dele glede na poškodbe pri
transportu.
2. Poškodbe zapišite.
3. Kontaktirajte špedicijo in škodo reklamirajte.
7.2 Priprave
Stanje dobavljene naprave:
• Preverite vse vijačne spoje naprave glede trdnega prileganja. Pritegnite
vijake, če je potrebno.
Priprave za montažo naprave:
• Prepovedan dostop nepooblaščenim osebam.
• Dobro prezračen prostor, kjer ni zmrzali.
– temperatura v prostoru 0 °C do 45 °C (32 °F do 113 °F).
• Ravna in nosilna tla.
