Описание
устройства
Variomat Touch — 09.09.2022-Rev. C
Русский —
451
4.3.2 Типовое обозначение
№
Типовое обозначение (пример)
1
Обозначение
блока
управления
2
Количество насосов
Variomat VS 2- 1, VG 500 l, VF 500 l
3
Основной
резервуар
«VG»
1 2 3 4 5 6
4
Номинальный
объем
5
Дополнительный
резервуар
«VF»
6
Номинальный
объем

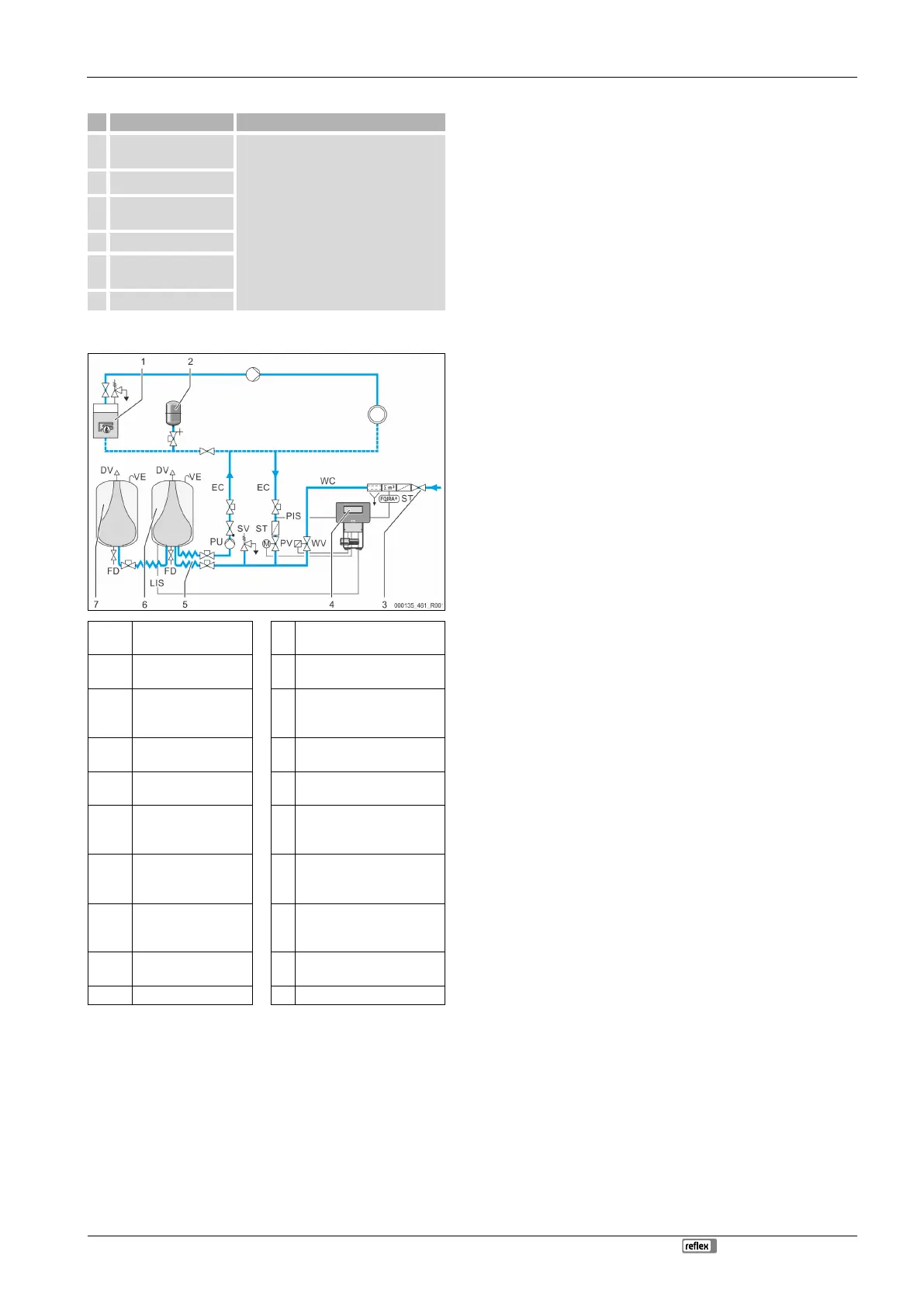

4.4 Функционирование
1
Отопительная
система
WV
Клапан
подпитки
2
Расширительный
резервуар «MAG»
PIS
Датчик давления
3 Reflex Fillset Impuls PV
Перепускной клапан
(моторизованный
шаровой кран)
4
Блок
управления
PU
Насос
(
поддержание
давления
)
5
Гидравлические
подводящие
линии
SV
Предохранительный
клапан
6
Воздушная камера
основного
резервуара
EC
Расширительная линия
7
Воздушная
камера
дополнительного
резервуара
FD
Впускной
и
выпускной
кран
ST
Грязеуловитель
LIS
Весоизмерительный
датчик для определения
уровня воды
FQIRA+
Контактный
водомер
DV
Деаэрационный клапан
WC
Линия
подпитки
VE
Вентиляционная
линия
Расширительный бак
Предусмотрена возможность подключения одного основного
резервуара и нескольких опциональных дополнительных
резервуаров. Мембрана разделяет резервуары на воздушную и
водяную камеры, не допуская попадания кислорода воздуха в воду
системы. Воздушная камера соединена линией «VE» с атмосферой.
Основной резервуар гидравлически гибко соединяется с блоком
управления. Благодаря этому обеспечивается функционирование
устройства измерения давления «LIS», работающего с
весоизмерительным датчиком.
Блок
управления
Блок управления включает в себя гидравлику и систему
управления. Давление регистрируется датчиком давления «PIS»,
уровень контролируется весоизмерительным датчиком «LIS».
Измеренные значения выводятся на дисплей системы управления.
Поддержание
давления
При нагреве воды давление в контуре возрастает. В случае
превышения заданного в системе управления давления
открывается перепускной клапан «PV» – вода из системы через
расширительную линию «EC» поступает в основной резервуар.
Давление в контуре снова падает. При охлаждении воды давление
в контуре понижается. В момент падения давления ниже
заданного значения включается насос «PU», который через
расширительную линию «EC» возвращает воду из основного
резервуара в систему. Давление в системе повышается.
Поддержание давления обеспечивается системой управления и
дополнительно стабилизируется расширительным резервуаром
«MAG».
Деаэрация
Для деаэрации контурной воды требуются две расширительные
линии «EC». Одна линия для газонасыщенной воды, поступающей
от системы, и возвратная линия для деаэрированной воды,
подаваемой в систему. Во время деаэрации насос «PU» и
перепускной клапан «PV» работают. За счет этого газонасыщенный
поток контурной воды V проходит через безнапорный основной
резервуар. В нем под действием атмосферного давления
свободные и растворенные газы выделяются из воды и отводятся
через деаэрационный клапан «DV». Система управления
обеспечивает гидравлическую компенсацию путем регулирования
хода перепускного клапана «PV» (моторизованного шарового
крана). Этот процесс может применяться в трех различных
вариантах (длительная, интервальная или добавочная деаэрация).
Подпитка
Если уровень воды в основном резервуаре падает ниже
минимального уровня, клапан подпитки «WV» открывается и
остается в таком состоянии до возврата к нужному уровню. При
подпитке контролируются количество запросов, время и
длительность подпитки во время цикла. В сочетании с контактным
водомером FQIRA+ регистрируются соответствующие одиночные
объемы подпитки и суммарный объем подпитки.
4.5 Комплект поставки
Комплект поставки описывается в накладной, содержание
указывается на упаковке. Сразу после получения изделия
проверить комплектность и целостность поставки.
Незамедлительно сообщите о транспортных повреждениях.
Базовое оборудование для поддержания давления:
• Устройство на поддоне.
– Блок управления и основной резервуар «VG».
– Основной резервуар с принадлежностями,
закрепленными в упаковке на ножке резервуара.
• Вентиляционная линия «VE»
• Деаэрационный клапан «DV»
• Редукционная муфта
• Весоизмерительный датчик «LIS»
– Пластиковая папка с руководством по эксплуатации.
4.6 Опциональное оснащение
К устройству предлагается нижеуказанное опциональное
оснащение.
• Теплоизоляция для основного резервуара
• Дополнительные резервуары
– С принадлежностями, закрепленными в упаковке на
ножке резервуара
• Вентиляционная линия «VE»
• Деаэрационный клапан «DV»
• Редукционная муфта
