Reflex Variomat Touch VS 2-2/60 Original Operating Manual

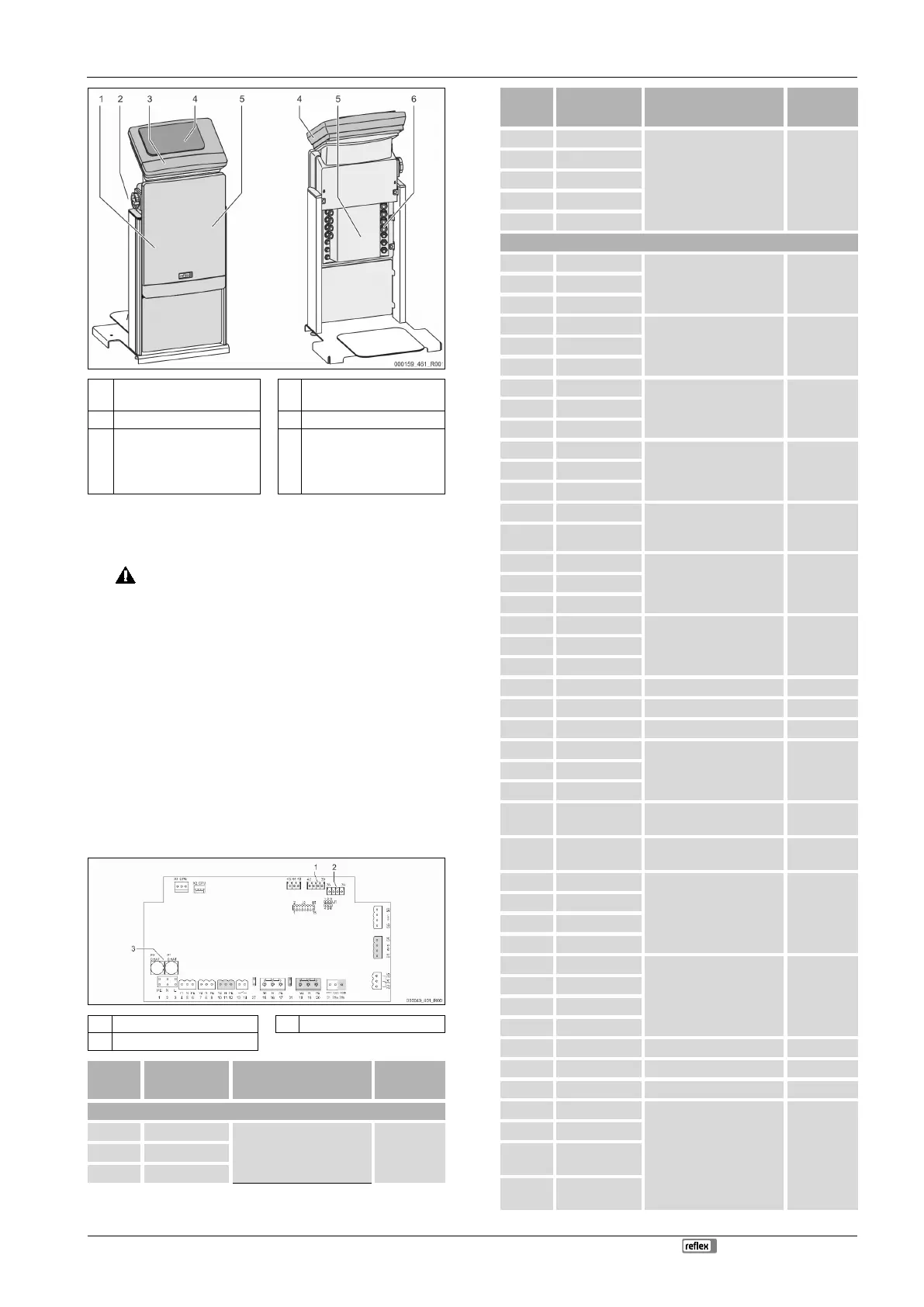

Montering
Variomat Touch — 09.09.2022-Rev. C Svenska —
413
1
Skyddskåpa anslutningsdel
(uppfällbar)
4 Touch-styrning
2 Huvudbrytare 5 Baksida anslutningsdel
3
Skyddskåpa manöverdel
(uppfällbar)
• RS-485 gränssnitt
• Utgångar tryck och nivå
6 Kabelgenomföringar
• Inmatning och säkring
• Potentialfria kontakter
• Anslutning pump ”PU”
Följande beskrivningar gäller för standardanläggningar och avser endast de
nödvändiga anslutningarna på platsen.
1. Koppla anläggningen spänningslös och säkra den mot återinkoppling.
2. Ta av skydden.
FARA Livsfarliga skador genom elektrisk stöt. Även om
nätkontakten har dragits ut från spänningsförsörjningen kan en
spänning på 230 V ligga på delar av enhetens kretskort. Koppla ifrån
enhetens styrenhet fullständigt från spänningsförsörjningen innan
skyddsplåtarna tas av. Kontrollera att kretskortet är spänningslöst.
3. Använd en lämplig kabelförskruvning för kabelgenomföringen på
anslutningsdelens baksida. Till exempel M16 eller M20.
4. Dra alla kablar som ska läggas genom kabelförskruvningarna.
5. Anslut alla kablar enligt kopplingsschemana.
– Tänk på att säkra enhetens anslutningsledningar på platsen,  6
"Tekniska data",  408.
6. Montera skyddet.
7. Anslut nätkontakten till spänningsförsörjningen 230 V.
8. Koppla in anläggningen.
Den elektriska anslutningen är klar.
7.5.1 Plintschema
7.5.2 Kopplingsschema anslutningsdel
1 Tryck 3 Säkringar
2 Nivå
Plint-
nummer
Signal
Funktion
Kablage
Påfyllning
X0/1 L
Påfyllning 230 V, maximalt 16
A
På plats
X0/2 N
X0/3 PE
Plint-
nummer
Signal
Funktion
Kablage
X0/1
L1
400 V-påfyllning,
max. 20 A
(Gäller bara för Variomat Giga
och Variomat 140!)
På plats
X0/2
L2
X0/3
L3
X0/4
N
X0/6
PE
Kretskort
1
PE
Spänningsförsörjning
Från fabrik
2
N
3
L
4
Y1
Magnetventil för
eftermatningen WV
Från fabrik
5
N
6
PE
7
Y2
Överströmningsventil PV 1
(motorkulventil eller
magnetventil)
--
8
N
9
PE
10
Y3
Överströmningsventil PV 2
(motorkulventil eller
magnetventil)
---
11
N
12
PE
13
Indikering torrkörningsskydd
(potentialfri)
Max. 230 V, 2 A
På plats, tillval
14
15
M1
Pump PU 1
Från fabrik
16
N
17
PE
18
M2
Pump PU 2
Från
fabrik
19
N
20
PE
21
FB1
Spänningsövervakning pump 1
Från fabrik
22a
FB2a
Spänningsövervakning pump 2
Från fabrik
22b
FB2b
---
---
23
NC
Summameddelande
(potentialfri)
Max. 230 V, 2 A
På plats, tillval
24
COM
25
NO
27
M1
Plattkontakt för påfyllning
pump 1
Från fabrik
31
M2
Plattkontakt för påfyllning
pump 2
Från fabrik
35
+18 V (blå)
Analogingång för
nivåmätning LIS
På grundfatet
Kabel: från
fabrik;
Sensorkontakt:
på plats
36
GND
37
AE (brun)
38
PE
(skärm)
39
+18 V (blå)
Analogingång tryck PIS
På grundfatet
På plats, tillval
40
GND
41
AE (brun)
42
PE (skärm)
43
+24 V
Digitalingångar
På plats, tillval
44
E1
E1: Kontaktvattenmätare
Från fabrik
45
E2
E2: Torrgångsskydd
---
51
GND
Överströmningsventil PV 2
(motorkulventil), bara på VS 2
-
2
Från fabrik
52
+24 V (försörjning)
53
0
– 10 V
(reglerstorhet)
54
0
– 10 V
(kvittering)
