— Svenska Variomat Touch — 09.09.2022-Rev. C
OBS!
Borrhålen i kärlfötterna är endast för transportsäkring.
• Anslut inte kärlet i golvet.
1 Dekaler 3 Anslutningsset "Pump"
2
Anslutningsset
”Överströmningsledning”
4 Anslutningsset följekärl

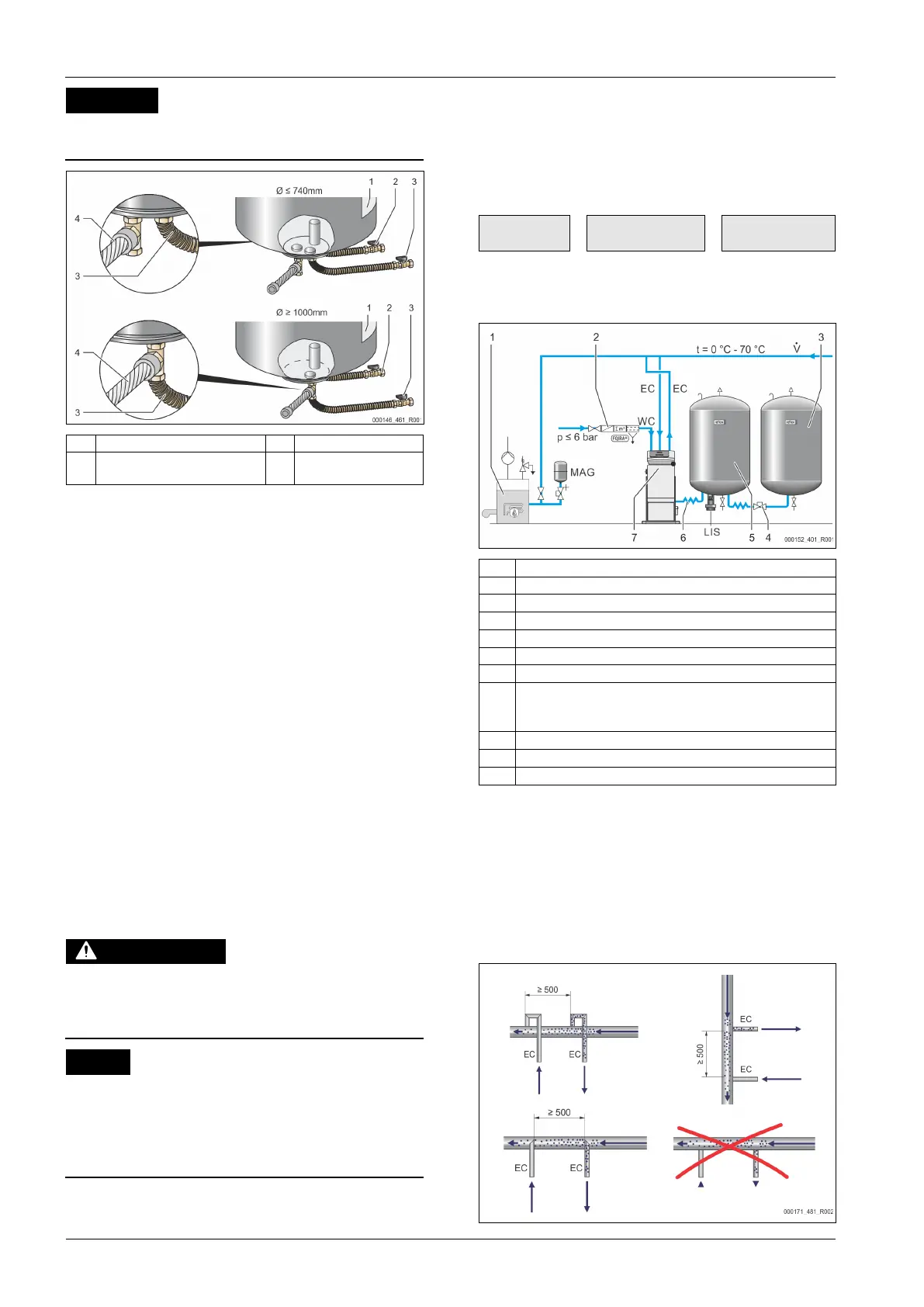

• Justera baskärlet, 7.3.1 "Positionering", 409.
• Montera anslutningssetet (2) och (3) med skruvförbanden och
tätningarna vid anslutningarna på baskärlets nedre behållarfläns.
– Se till att ansluta anslutningssetet för överströmningsledningen till
anslutningen (2) under dekalen (1). Om anslutningarna förväxlas
finns det risk att pumpen går torr.
– För kärl upp till Ø 740 mm:
• Anslut anslutningssetet (2) och (3) till de två fria entums
rörnipplarna på behållarflänsen.
• Anslut anslutningssetet (4) till följekärlet med T-stycket på
behållarflänsens utgång.
– För kärl fr.o.m. Ø 1000 mm:
• Anslut anslutningssetet (2) till behållarflänsens entums
rörnippel.
• Anslut anslutningssetet (3) och (4) till T-stycket på
behållarflänsens entums rörnippel.
e anslutningssetet (4) till det valbara följekärlet.
Förbind anslutningssetet (4) på platsen med en flexibel rörledning till
baskärlet.
Obs!
Säkerhetsventilen på Variomatens hydraulik är endast till för att säkra
kärlet. Den är inte till för att
säkra den anslutna anläggningen.
Utblåsningsledningen ska läggas så att det inte uppstår någon risk vid
utblåsningen.
7.3.4 Hydraulisk anslutning
7.3.4.1 Anslutning till anläggningssystemet
Brännskador på hud och i ögon från het vattenånga.
Het vattenånga kan tränga ut ur säkerhetsventilen. Den heta vattenångan
vållar brännskador på hud och ögon.
• Kontrollera att säkerhetsventilens utblåsningsledning dras så att
människor inte kan utsättas för fara.
Risk för skador pga. felmontering
Anslutning av rörledningar eller anläggningens apparater kan innebära
ytterligare belastning på enheten.
• Anslut rörledningarna kraft- och momentfritt och dra dem
vibrationsfritt.
• Stötta upp rörledningar och apparater, om det behövs.
• Vid förfrågningar, kontakta Reflex After Sales & Service.
Obs!
Alla kärlanslutningar ska på vattensidan förses med en kåpventil och
en tömningsanordning.
Anslutning till baskärlet
Styrenheten har placerats i förhållande till baskärlet utifrån den valda
uppställningsvarianten och förbinds med baskärlets anslutningsset.
Anslutningarna till anläggningen har märkts med dekaler på styrenheten:
Überströmung Nachspeisung
Zur Anlage Zum Behälter
Anslutning
pump till
anläggning
Anslutning
överströmningsventil
till anläggning
Anslutning
eftermatning till
anläggning
Anslutning till anläggningen
1 Värmegenerator
2 Extrautrustning som tillval
3 Efterkärl
4 Reflex snabbkoppling R 1 x 1
5 Baskärl
6 Anslutningsset baskärl
7 Exempelillustration av styrenheten
EC Avgasningsledning
• Gasrikt vatten från anläggningen
• Avgasat vatten till anläggningen
LIS Nivåmätning ”LIS”
MAG Tryckexpansionskärl
Installera vid behov ett membran-tryckexpansionskärl MAG ≥ 35 liter (t.ex.
Reflex N). Dess funktion är att reducera kopplingsfrekvensen och kan samtidigt
användas som enskild säkring av värmegeneratorn. För värmeanläggningar
krävs enligt DIN/EN 12828 montering av spärrarmaturer mellan enheten och
värmegeneratorn. För övrigt behöver inga säkrade spärranordningar monteras.
Expansionsledningar ”EC”
Förlägg två expansionsledningar ”EC” för avgasningsfunktionens skull.
• En ledning från anläggningen för det gasrika vattnet.
• En ledning till anläggningen för det avgasade vattnet.
De nominella anslutningsstorlekarna ”DN” för expansionsledningarna ”EC”
måste dimensioneras för det lägsta drifttrycket ”P
0
”.
