Variomat Touch — 09.09.2022-Rev. C
Türk —
Bilgi!
Bakım çalışmalarını sadece uzman kişiler veya Reflex fabrika müşteri
hizmetleri uygulamalıdır.
11.1 Bakım planı
Bakım planı, bakım çerçevesinde yapılacak düzenli faaliyetlerin bir özetidir.
Sızdırmazlığı kontrol edin.
• Pompa "PU".
• Bağlantı rakorları.
• Pompadan "PU" sonraki çekvalf.
x x
Kir toplayıcısını "ST" temizleyin.
– 11.1.1 "Kir toplayıcısının
temizlenmesi", 521.
x x x
İşletim koşullarına
bağlı
Ana haznenin ve müteakip haznenin
çamurlarını temizleyin.
– 11.1.2 "Hazneleri temizleme",
521.
x x x
İşletim koşullarına
bağlı
Su takviyesi kumanda noktalarını kontrol
edin.
– 11.2 "Kumanda noktalarını
kontrol etme", 521.
x
Otomatik işletim kumanda noktalarını
kontrol edin.
– 11.2 "Kumanda noktalarını
kontrol etme", 521.
x
11.1.1 Kir toplayıcısının temizlenmesi
Basınç altında dışarı çıkan sıvı nedeniyle yaralanma tehlikesi
Bağlantılarda, hatalı montaj, demontaj (sökme işlemi) durumunda veya
bakım çalışmaları sırasında, sıcak suyun veya sıcak buharın basınç altıda
aniden dışarı fışkırdığında yanmalar veya yaralanmalar meydana gelebilir.
• Usulüne uygun montaj, sökme ve bakım çalışmalarının yapılmasını
sağlayın.
• Bağlantılarda montaj, sökme ve bakım çalışmaları uygulamadan önce
tesisin basınçsız olduğundan emin olun.
En geç kesintisiz gaz tahliye süresi sona erdikten sonra kir toplayıcısı "ST"
temizlenmelidir. Uzun süreli işletimden sonra da kontrol edilmelidir.

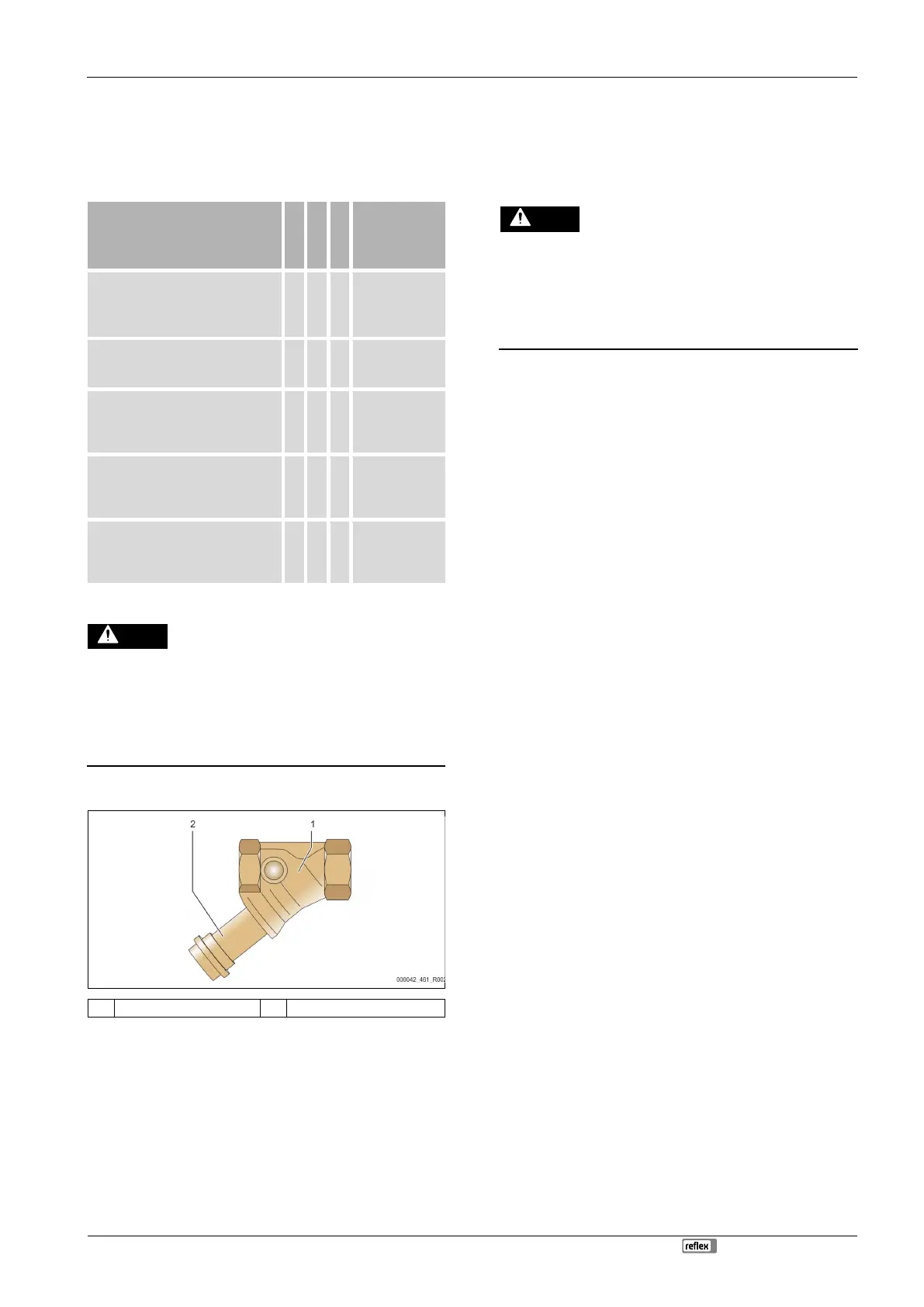

1 Kir toplayıcısı "ST" 2 Kir toplayıcısı elemanı
1. Durma moduna geçin.
2. Kir toplayıcısının "ST" (1) önündeki ve ana hazneye giden küresel vanaları
kapatın.
3. Boru hattı parçasındaki kalan basıncın boşaltılması için kir toplayıcısı
eklentisini (2) kir toplayıcısından döndürerek yavaşça ayırın.
4. Süzgeci kir toplayıcısı elemanından çekerek çıkarın ve temiz su altında
yıkayın. Ardından yumuşak bir fırçayla fırçalayın.
5. Süzgeci tekrar kir toplayıcısı elemanına takın, contanın hasarlı olup
olmadığını kontrol edin ve kir toplayıcısı elemanını tekrar döndürerek kir
toplayıcısının "ST" (1) gövdesine takın.
6. Kir toplayıcısının "ST" (1) önündeki ve ana haznenin küresel vanalarını
tekrar açın.
7. Pompanın "PU" havasını tahliye edin, 8.5 "Pompanın havasını tahliye
etme", 515.
8. Otomatik moda geçin.
toplayıcılarını temizleyin (örneğin Fillset içerisinde).
11.1.2 Hazneleri temizleme
Basınç altında dışarı çıkan sıvı nedeniyle yaralanma tehlikesi
Bağlantılarda, hatalı montaj, demontaj (sökme işlemi) durumunda veya
bakım çalışmaları sırasında, sıcak suyun veya sıcak buharın basınç altıda
aniden dışarı fışkırdığında yanmalar veya yaralanmalar meydana gelebilir.
• Usulüne uygun montaj, sökme ve bakım çalışmalarının yapılmasını
sağlayın.
• Bağlantılarda montaj, sökme ve bakım çalışmaları uygulamadan önce
tesisin basınçsız olduğundan emin olun.
Ana tanktaki ve ikincil tanklardaki çamur birikintilerini temizleyin.
1. Durma moduna geçin.
2. Tankları boşaltın.
– “FD” doldurma ve boşaltma vanalarını açın ve tanklardaki suyu
tamamen boşaltın.
3. Ana tanktan ve gerekirse ikincil tanktan cihaza giden flanş bağlantılarını
çözün.
4. Tanklardaki alt hazne kapağını çıkartın.
5. Kapaklardaki ve membranlar ile tanklar arasındaki bölmelerdeki
çamurları temizleyin.
– Membranlarda kırılma olup olmadığını kontrol edin.
– Tankların iç cidarlarında korozyon hasarı olup olmadığını kontrol
edin.
6. Kapakları tanklara monte edin.
7. Ana tanktan cihaza ve ikincil tanka giden flanş bağlantılarını monte edin.
8. Tankların “FD” doldurma ve boşaltma vanasını kapatın.
9. Ana tanka, “FD” doldurma ve boşaltma vanası üzerinden su doldurun,
8.4 "Haznelere su doldurma", 514.
10. Otomatik işletime geçin.
11.2 Kumanda noktalarını kontrol etme
Kumanda noktalarının kontrolünün ön koşulu, aşağıdaki ayarların
doğruluğudur:
• Minimum işletme basıncı P
0
, 8.2 "Variomat kumanda noktaları",
513.
• Ana haznede seviye ölçümü.
Hazırlık
1. Otomatik moda geçin.
2. Haznelerin ve genleşme hatlarının "EC" önündeki kapak valflerini kapatın.
3. Ekranda görüntülenen dolum seviyesini (% olarak) kaydedin.
4. Haznelerden suyu boşaltın.
Devreye girme basıncını kontrol edin
5. Pompanın "PU" açma ve kapatma basıncını kontrol edin.
– Pompa, P
0
+ 0,3 barda çalıştırılır.
– Pompa, P
0
+ 0,5 barda kapanır.
Takviyenin "Açık" olmasının kontrolü
6. Gerekirse kumandanın ekranındaki takviyenin gösterge değerini kontrol
edin.
– Otomatik takviye dolum seviye göstergesi %20'ye ulaşınca devreye
girer.
Su eksikliği "Açık" olmasının kontrolü
7. Takviyeyi kapatın ve haznelerden su tahliyesine devam edin.
8. Seviye göstergesinin "Su eksikliği" ekran değerini kontrol edin.
– Asgari dolum seviyesi %5 olduğunda kumandanın ekranında su
eksikliği "Açık" görüntülenir.
9. Durma moduna geçin.
10. Ana şalteri kapatın.
Hazneleri temizleme
Gerekirse, haznelerdeki yoğuşmaları temizleyin 11.1.2 "Hazneleri
temizleme", 521.
Cihazı çalıştırın
11. Ana şalteri açın.
12. Su takviyesini açın.
13. Otomatik moda geçin.
– Dolum miktarına ve basınca göre pompa "PU" ve otomatik su
takviyesi çalışır.
14. Yavaşça haznelerin önündeki kapak valflerini açın ve yetkisiz şekilde
tekrar kapatılmalarına karşı emniyete alın.
