Ierīces apraksts
288
— Latviski Variomat Touch — 09.09.2022-Rev. C

Norādījums!
Ja drošības vārstu nodrošina
pasūtītājs būvobjektā, lietotājam ir
jāpārliecinās, ka izlaišana nerada nekādus apdraudējumus.

Norādījums!
Aprīkojuma daļas ar drošības funkciju ūdens spiediena ierobežošanai
saskaņā ar Spiediena iekārtu direktīvu 2014/68/ES un temperatūras
ierobežošan
ai saskaņā ar Spiediena iekārtu direktīvu 2014/68/ES
neietilpst piegādes komplektā.
Lietotāja pienākums ir uzstādīšanas vietā nodrošināt drošinātāju, kas
aizsargā pret ūdens spiedienu un temperatūru.
4 Ierīces apraksts
4.1 Apraksts
„Variomat Touch” ir ar sūkni vadāma spiediena uzturēšanas, degazācijas un
papildināšanas stacija apkures un ūdens dzesēšanas sistēmām. „Variomat”
galvenokārt sastāv no vadības bloka ar sūkņiem un vismaz vienas izplešanās
tvertnes. Izplešanās tvertnē esošā membrāna nodala gaisu no ūdens. Tādējādi
tiek novērsta skābekļa iekļūšana izplešanās ūdenī.
Drošības ziņā „Variomat Touch” ir vairākas priekšrocības:
• Visu spiediena uzturēšanas, degazācijas un papildināšanas procesu
optimizācija.
– Pateicoties kontrolētai spiediena uzturēšanai un automātiskai
papildināšanai, tiek novērsta tieša gaisa iesūkšana.
– Nav cirkulācijas problēmu, ko izraisa gaisa burbuļi kontūra ūdenī.
– Korozijas bojājumu samazināšana, veicot uzpildes un
papildināšanas ūdens deoksidāciju.

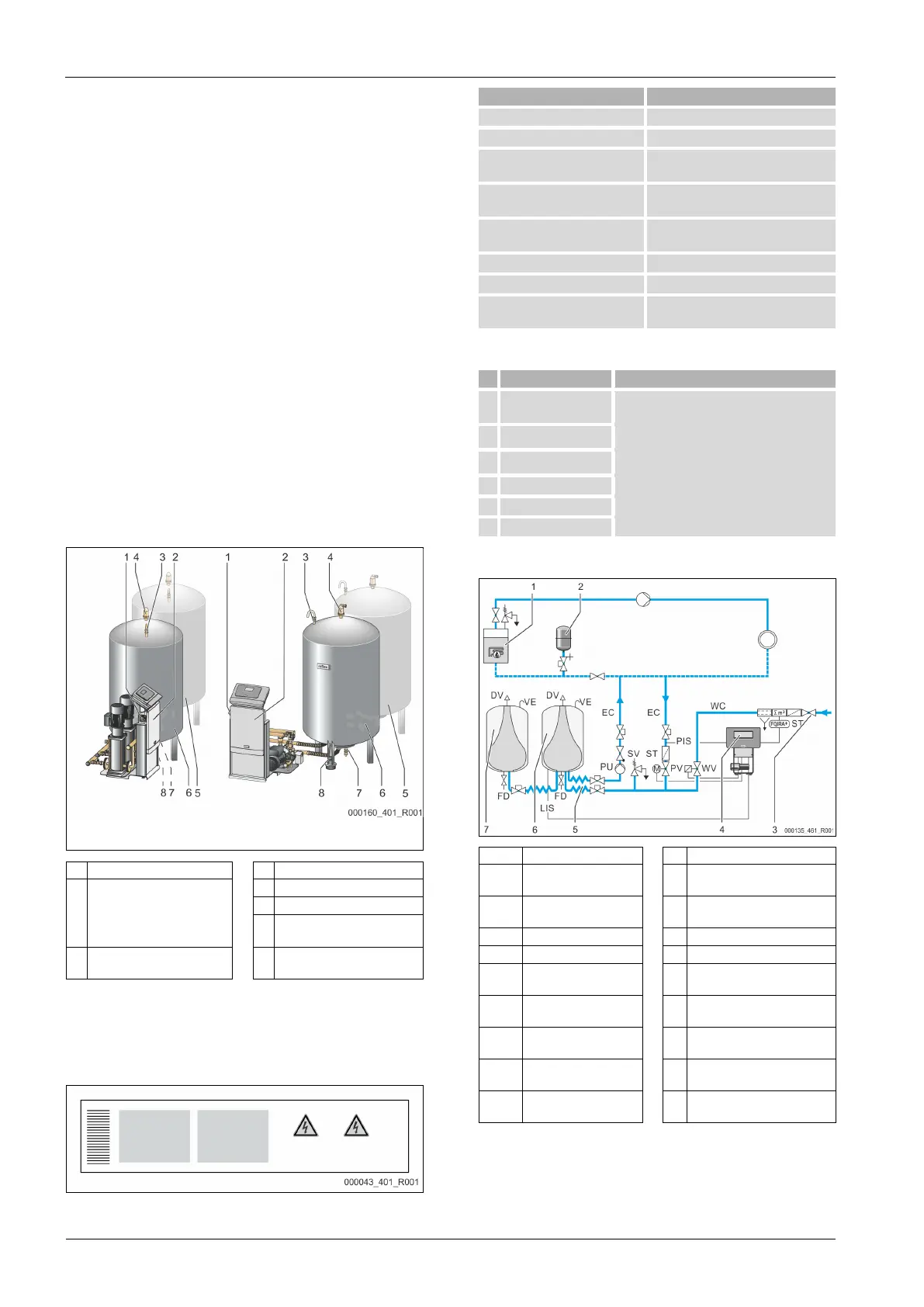

4.2 Pārskata attēls
„Variomat” ar skārienjutīgo vadības
sistēmu un diviem sūkņiem
„Variomat” ar skārienjutīgo vadības
sistēmu un vienu sūkni
1 Galvenais slēdzis 4 Degazācijas vārsts „DV”
2 Vadības bloks
• Sūknis(-ņi)
• Vadības sistēma „Reflex
Control Touch”
5 Sekundārā tvertne „VF”
6 Pamattvertne „VF”
7
Uzpildīšanas un iztukšošanas
krāns „FD”
3
Ventilācijas un atgaisošanas
vārsts „VE”
8 Līmeņa mērierīce „LIS”
4.3 Identifikācija
4.3.1 Datu plāksnīte
Datu plāksnītē norādīta informācija par ražotāju, ražošanas gadu, izstrādājuma
numuru un tehniskajiem datiem.
Ieraksts tehnisko datu plāksnītē
Nozīme
Type Iekārtas nosaukums
Serial No. Sērijas numurs
Min. / max. allowable pressure PS
Minimālais/maksimālais atļautais
spiediens
Max. allowable flow temperature
of system
Maksimālā atļautā sistēmas padeves
temperatūra
Min. / max. working temperature
TS
Min./maks. darba temperatūra (TS)
Year of manufacture Ražošanas gads
Max. system pressure Maks. sistēmas spiediens
Min. operating pressure set up on
site
Uzstādīšanas vietā iestatītais
minimālais darba spiediens
4.3.2 Tipa apzīmējums
Nr.
Tipa apzīmējums (piemērs)
1
Vadības bloka
apzīmējums
2
Sūkņu skaits
Variomat VS 2- 1, VG 500 l, VF 500 l
3
Pamattvertne „VG”
1 2 3 4 5 6
4
Nominālais tilpums
5
Sekundārā tvertne „VF”
6
Nominālais tilpums
4.4 Funkcija
1 Apkures iekārta WV Papildināšanas vārsts
2
Izplešanās
spiedientvertne „MAG”
PIS Spiediena sensors
3 Reflex Fillset Impuls PV
Pārplūdes vārsts (elektriskais
lodveida krāns)
4 Vadības vienība PU Sūknis (spiediena uzturēšanai)
5 Hidrauliskās ieplūdes SV Drošības vārsts
6
Pamattvertnes gaisa
kamera
EC Izplešanās caurule
7
Sekundārās tvertnes
gaisa kamera
FD
Uzpildīšanas un iztukšošanas
krāns
ST Netīrumu uztvērējs LIS
Svara mērīšanas elements
ūdens līmeņa noteikšanai
FQIRA+
Kontakta ūdens
skaitītājs
DV Degazācijas vārsts
WC Papildināšanas caurule VE
Ventilācijas un atgaisošanas
vārsts
Izplešanās tvertne
Var būt pieslēgta viena pamattvertne un papildus vairākas sekundārās
tvertnes. Tvertnēs esošā membrāna nodala gaisu no ūdens un tādējādi novērš
skābekļa iekļūšanu izplešanās ūdenī. Gaisa kamera ir savienota ar atmosfēru ar
cauruļvadu „VE”. Pamattvertne ir hidrauliski un elastīgi savienota ar vadības
