Reflex Variomat Touch VS 2-2/60 Original Operating Manual

Montāža
298
— Latviski Variomat Touch — 09.09.2022-Rev. C
Spailes
numurs
Signāls
Funkcija
Vadojums
22a FB2a
2. sūkņa sprieguma
uzraudzība
uzstāda rūpnīcā
22b FB2b --- ---
23
NC
Vispārīgs ziņojums
(bezpotenciāla)
Maks. 230 V, 2 A
uzstādīšanas
vietā,
papildaprīkojums
24 COM
25 NO
27 M1
Plakanais spraudnis 1. sūkņa
energoapgādei
uzstāda rūpnīcā
31 M2
Plakanais spraudnis 2. sūkņa
energoapgādei
uzstāda rūpnīcā
35 +18 V (zils)
„LIS” līmeņa mērīšanas
analogā signāla ieeja
pie pamattvertnes
Kabelis: uzstāda
rūpnīcā
Sensora
spraudnis:
uzstādīšanas
vietā
36 GND
37 AE (brūns)
38 PE (ekrāns)
39 +18 V (zils)
Analogā spiediena signāla
ieeja “PIS”
pie pamattvertnes
uzstādīšanas
vietā,
papildaprīkojums
40 GND
41 AE (brūns)
42 PE (ekrāns)
43 +24 V
Digitālās ieejas
uzstādīšanas
vietā,
papildaprīkojums
44 E1 E1: Kontakta ūdens skaitītājs uzstāda rūpnīcā
45 E2 E2: Ūdens trūkuma slēdzis ---
51 GND
Pārplūdes vārsts PV 2
(motora lodveida krāns),
tikai VS 2-2
uzstāda rūpnīcā
52
+24 V
(barošana)
53
0–10 V
(iestatāmā
vērtība)
54
0–10 V
(atbildes
ziņojums)
55 GND
Pārplūdes vārsts PV 1
(motora lodveida krāns)
uzstāda rūpnīcā
56
+24 V
(barošana)
57
0–10 V
(iestatāmā
vērtība)
58
0–10 V
(atbildes
ziņojums)

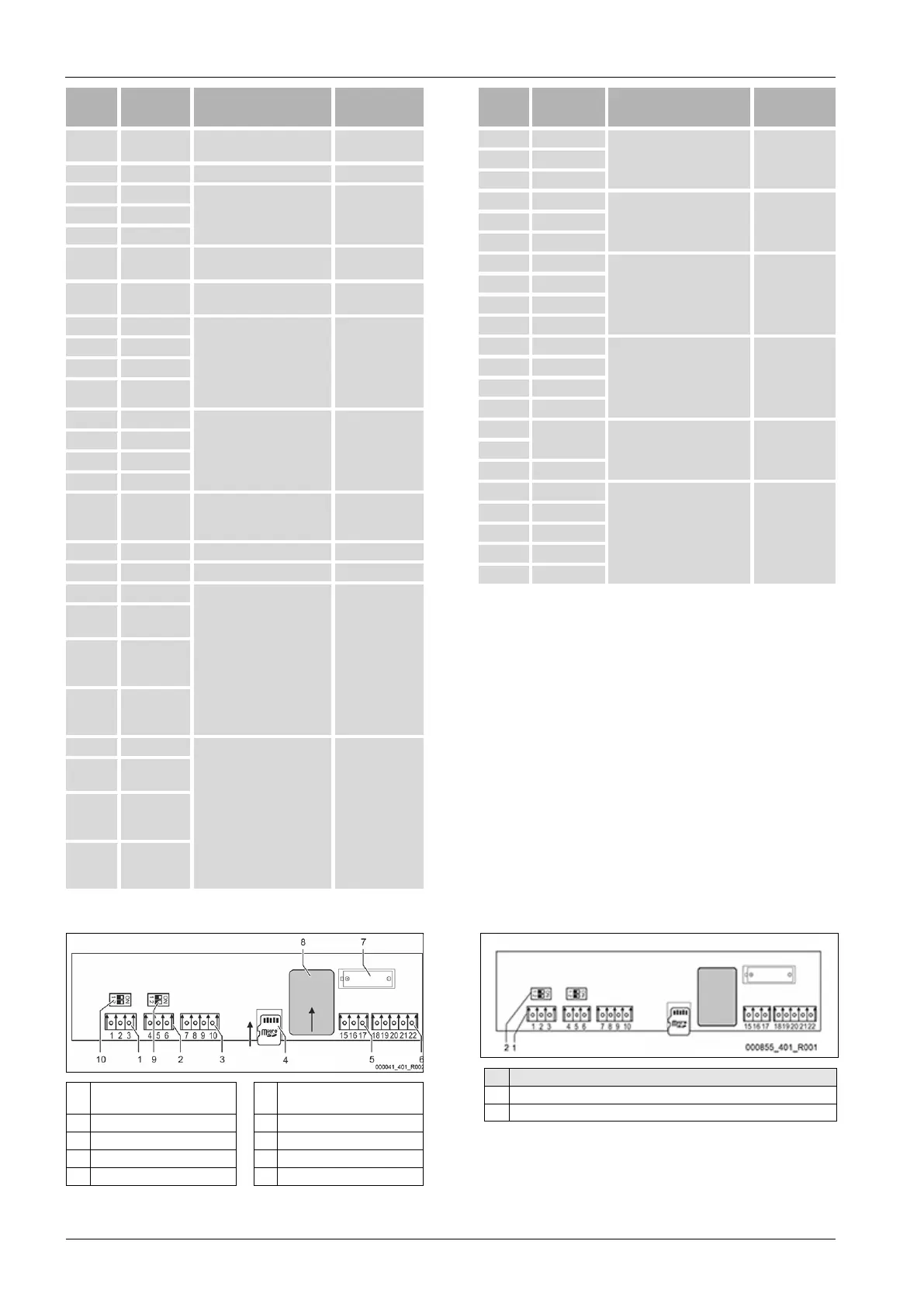

7.5.3 Vadības bloka spaiļu savienojumu shēma
1 RS-485 saskarne 6
Spiediena un līmeņa
analogās izejas
2 RS-485 saskarne 7 Bateriju nodalījums
3 IO saskarne 8 Anybus moduļa pieslēgvieta
4
Micro-SD karte
9
2. DIP slēdzis
5 10 V energoapgāde 10 1. DIP slēdzis
Spailes
numurs
Signāls
Funkcija
Vadojums
1 A
RS-485 saskarne
S1 tīkls
uzstādīšanas
vietā
2 B
3 GND S1
4 A
RS-485 saskarne
S2 modulis: paplašinājuma
vai komunikācijas modulis
uzstādīšanas
vietā
5 B
6 GND S2
7 +5 V
IO saskarne: saskarne
savienošanai ar pamatshēmu
uzstāda rūpnīcā
8 R × D
9 T × D
10 GND IO1
11 +5 V
--- ---
12 R x D
13 T x D
14
GND IO2
15
10 V~
10 V energoapgāde uzstāda rūpnīcā 16
17 FE
18 Y2PE (ekrāns)
Analogās izejas: spiediens un
līmenis
Standarta 4–20 mA
uzstādīšanas
vietā
19 Spiediens
20 GNDA
21 Līmenis
22 GNDA
7.5.4 RS-485 saskarne
Izmantojot RS-485 saskarnes S1 un S2, no vadības sistēmas var pieprasīt visa
veida informāciju, kā arī nodrošināt komunikāciju ar vadības centrālēm vai
citām iekārtām.
• Saskarne S1
– Izmantojot šo saskarni, vienā „Master Slave” shēmā var saslēgt
maksimāli 10 iekārtas.
• Saskarne S2
– Spiediens „PIS” un līmenis „LIS”.
– Sūkņu „PU” darbības stāvokļi.
– Elektriskā lodveida krāna / magnētiskā vārsta darbības stāvokļi.
– Kontakta ūdens skaitītāja „FQIRA +” vērtības.
– Visi ziņojumi.
– Visi kļūdu atmiņas ieraksti.
Komunikācijai starp saskarnēm kā piederumi ir pieejami kopnes moduļi.

Norādījums!
Nepieciešamības gadījumā RS
-485 saskarnes protokolu, informāciju
par pieslēgumiem un piedāvātajiem papildu piederumiem pasūtiet
„Reflex” rūpnīcas klientu servisā.
7.5.4.1 RS-485 saskarnes pievienošana
Control Touch vadības sistēmas pamatshēma.
Nr.
Detaļa
1 Pieslēguma spailes RS-485 savienojumam
2 1. DIP slēdzis
Rīkojieties, kā aprakstīts tālāk.
1. Pieslēdziet RS-485 savienojumu ar ekranēto kabeli pamatshēmai.
• S 1
– Spaile 1 (A+)
– 2. spaile (B-)
– 3. spaile (GND)
