7.5.4 Interfaccia RS-485
Le interfacce RS-485 S1 e S2 consentono d'interrogare l'unità di controllo per
avere tutte le informazioni e per comunicare con centrali di comando o altri
apparecchi.
• Interfaccia S1
– Questa interfaccia consente di gestire massimo 10 apparecchi in un
circuito interconnesso master-slave.
• Interfaccia S2
– Pressione "PIS" e livello "LIS".
– Stati di esercizio delle pompe "PU".
– Stati di esercizio della valvola a sfera motorizzata/elettrovalvola.
– Valori del contatore d'acqua a contatto "FQIRA +".
– Tutti i messaggi.
– Tutte le voci inserite nella memoria dei guasti.
Per la comunicazione delle interfacce sono disponibili come accessori opzionali i
seguenti moduli bus.
Avvertenza!
In caso di necessità, richiedere al servizio di assistenza tecnica
Reflex il
protocollo dell'interfaccia RS
-485, dettagli sugli allacciamenti e
informazioni sugli accessori offerti.
7.5.4.1 Allacciamento dell'interfaccia RS-485

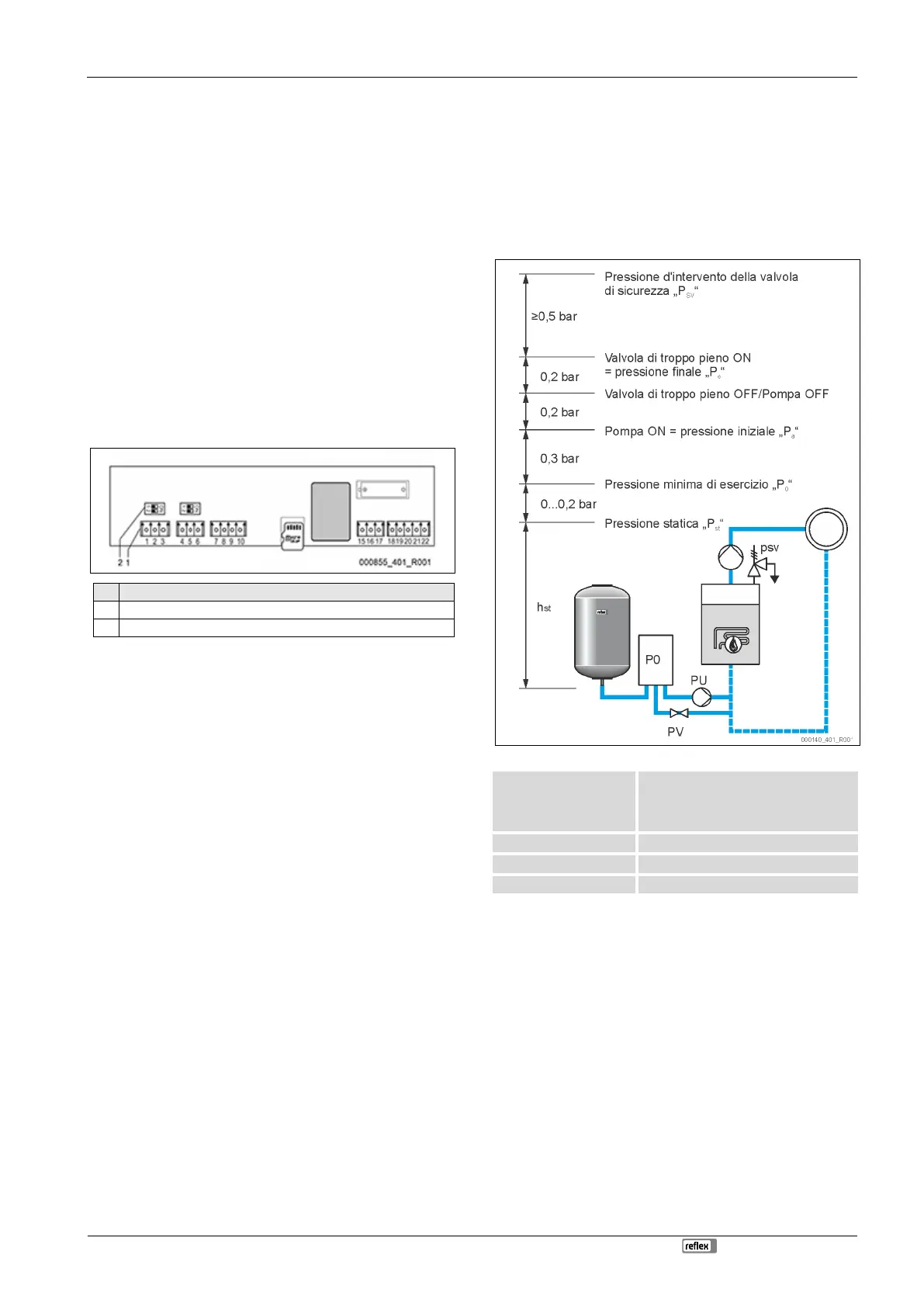

Scheda madre dell'unità di controllo Control Touch.
1 Morsetti per il collegamento RS-485
Procedere come segue:
1. Allacciare il collegamento RS-485 alla scheda madre con il cavo schermato.
• S 1
– Morsetto 1 (A+)
– Morsetto 2 (B-)
– Morsetto 3 (GND)
2. Collegare la schermatura del cavo su un solo lato.
• Morsetto 18
3. Attivare la resistenza terminale sulla scheda madre.
• Interruttore DIP 1
7.6 Certificazione di montaggio e messa in servizio
Avvertenza!
La certificazione di
montaggio e messa in servizio si trova alla fine del
8 Prima messa in servizio
Avvertenza!
Confermare l'esecuzione a regola d'arte del montaggio e della messa in
servizio nella certificazione di montaggio e messa in servizio. Da ciò
dipenderà il riconoscimento dei diritti alla garanzia contro vizi e difetti.
Fare eseguire la prima messa in servizio e la manutenzione
annuale al servizio di assistenza tecnica Reflex.
8.1 Verificare i requisiti preliminari per la messa in servizio
L'apparecchio è pronto per la prima messa in servizio quando sono concluse le
attività descritte nel capitolo Montaggio. La messa in servizio deve essere
realizzata dal costruttore dell'impianto (ad es. dal servizio di assistenza tecnica di
Reflex) o dal personale specializzato incaricato. Mettere in servizio
l'accumulatore secondo le relative istruzioni di installazione. Per la prima messa
in servizio, verificare quanto segue:
• L'avvenuto montaggio della centralina con il vaso di base e, all'occorrenza,
dei vasi in serie.
• La realizzazione degli allacciamenti lato acqua dei vasi con il circuito
dell'impianto.
• Il non avvenuto riempimento con acqua dei vasi.
• L'apertura delle valvole per lo svuotamento dei vasi.
• Il riempimento con acqua e lo sfiato dei gas dal circuito dell'impianto.
• La realizzazione dell'allacciamento elettrico è stata eseguita secondo le
norme nazionali e locali vigenti.
8.2 Punti di commutazione Variomat
La pressione minima di esercizio "P
0
" viene rilevata dalla sede del dispositivo di
mantenimento della pressione. L'unità di controllo calcola dalla pressione
minima di esercizio "P
0
" i punti di commutazione della pompa "PV" e del
compressore "PU".
La pressione minima di esercizio "P
0
" si calcola come segue:
P
0
= P
st
+ P
D
+ 0,2 bar*
Immettere il valore calcolato nella routine di
avvio dell'unità di controllo, 8.3 "Procedura
iniziale per l'avvio dell'unità di controllo",
135.
P
st
= h
st
/10 h
st
indicata in metri
P
D
= 0,0 bar per temperature di protezione ≤ 100 °C
P
D
= 0,5 bar per temperature di protezione ≤ 110 °C
*Consigliati 0,2 bar supplementari, in casi estremi senza supplemento
Avvertenza!
Evitare che la pressione scenda al di sotto del valore minimo di esercizio
"P
0
", per evitare eventuale depressione, evaporazione e cavitazione.
8.3 Procedura iniziale per l'avvio dell'unità di controllo
Avvertenza!
Per l'uso del pannello di comando
10.1 "Uso del pannello di
La routine di avvio serve a impostare i parametri per la prima messa in servizio
dell'apparecchio. Essa comincia con la prima accensione dell'unità di controllo e
viene impostata solo una volta. Le seguenti modifiche o verifiche dei parametri
vengono effettuate nel menu Cliente, 10.3 "Esecuzione di impostazioni
nell'unità di controllo", 139.
