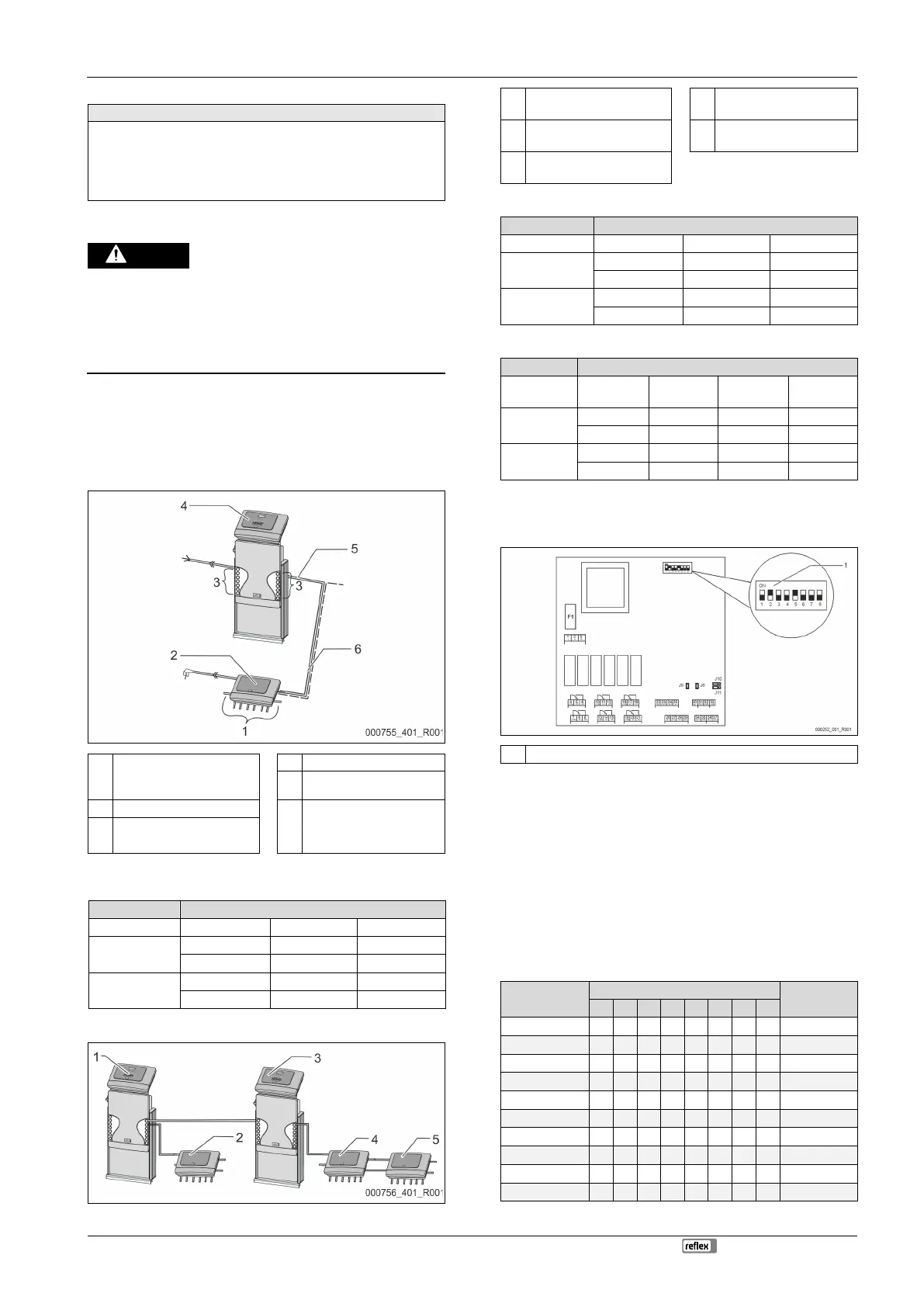

Reflex Variomat Touch VS 2-2/60 Original Operating Manual

I/O-
modul (valgfri utvidelsesmodul)
Variomat Touch — 09.09.2022-Rev. C Norsk —
383
Grensesnitt til styringen
• RS-485
• 19,2 kbit/s
• Potensialfri
• Tilkobling med plugg- eller skrueklemmer
• Protokoll RSI-spesifikk
5.2 Innstillinger
FARE
Livsfare på grunn av strømstøt!
Livsfarlige skader på grunn av strømstøt. På deler av kretskortet til enheten
kan det være en spenning på 230 V selv om nettstøpslet er tatt ut av
spenningsforsyningen.
• Før dekslene tas av, må styringen til enheten kobles fullstendig fra
spenningsforsyningen.
• Kontroller at kretskortet er spenningsfritt.
5.2.1 Innstillinger til endemotstandene i RS-485-nett
Eksempler for aktivering eller deaktivering av endemotstandene i RS-485-nett.
• På hovedkortet til styringen finner du DIP-bryter 1 og 2.
• Maks. lengde på 1000 meter for RS-485-forbindelsen
Enhetsstyring med I/O-modul
1
Reléutganger til I/O-
modulen*
• 6 digitale utganger
4 Styring Control Touch
5 RS-485-forbindelse
2 I/O-modul 6 Valgfri RS-485-forbindelse
• Master - Slave
• Felt-bus
3
Tilkoblinger av I/O-
ledningene
* De 2 analoge utgangene kommer det ikke til å være behov for, fordi Control
Touch-styringen allerede har to analoge utganger til trykk- og nivåmåling.
Innstillinger av endemotstandene
Jumper/bryter
Innstillinger I/O-modul Control Touch
Jumper J10
aktivert X ---
og J11
deaktivert --- ---
DIP-bryter 1
aktivert
---
X
og 2
deaktivert --- ---
Enhetsstyringer og I/O-modul i Master-Slave-funksjonen
1
Styring Control Touch i
Master-funksjonen
4
I/O-modul for Slave-
funksjonen
2
I/O-modul for Master-
funksjonen
5 I/O-modul for utvidelse
3
Styring Control Touch i Slave-
funksjonen
Master-funksjon
Innstillinger av endemotstandene
Jumper/bryter
Innstillinger I/O-modul Control Touch
Jumper J10
aktivert X ---
og J11
deaktivert --- ---
DIP-bryter 1
aktivert --- X
og 2
deaktivert --- ---
Slave-funksjon
Innstillinger av endemotstandene
Jumper /
bryter
Innstillinger I/O-modul
I/O-modul
for utvidelse
Control
Touch
Jumper J10
aktivert --- X ---
og J11
deaktivert X --- ---
DIP-bryter 1
aktivert --- --- X
og 2
deaktivert --- --- ---
5.2.2 Innstilling av moduladressen
Innstilling av moduladressen på hovedkortet til I/O-modulen
1 DIP-bryter
Posisjon til DIP-bryterne
DIP-bryter 1 – 4: • For innstilling av moduladressen
• Variabel innstilling på ON eller OFF
DIP-bryter 5: • Fast i posisjon ON
DIP-bryter 6 – 8: • For intern testing
• Under drift i posisjon OFF
Still inn moduladressen med DIP-bryterne 1 – 4.
Gå fram på denne måten:
1. Trekk nettpluggen av I/O-modulen.
2. Åpne husdekslet.
3. Still DIP-bryterne 1 – 4 i posisjon ON eller Off.
Moduladresse
DIP-bryter
Bruk for
modulene
1
2
3
4
5
6
7
8
1 1 0 0 0 1 0 0 0 1
2 0 1 0 0 1 0 0 0 2
3 1 1 0 0 1 0 0 0 3
4 0 0 1 0 1 0 0 0 4
5 1 0 1 0 1 0 0 0 5
6 0 1 1 0 1 0 0 0 6
7 1 1 1 0 1 0 0 0 7
8 0 0 0 1 1 0 0 0 8
9 1 0 0 1 1 0 0 0 9
10 0 1 0 1 1 0 0 0 10
