Variomat Touch — 09.09.2022-Rev. C
Lietuvių k. —

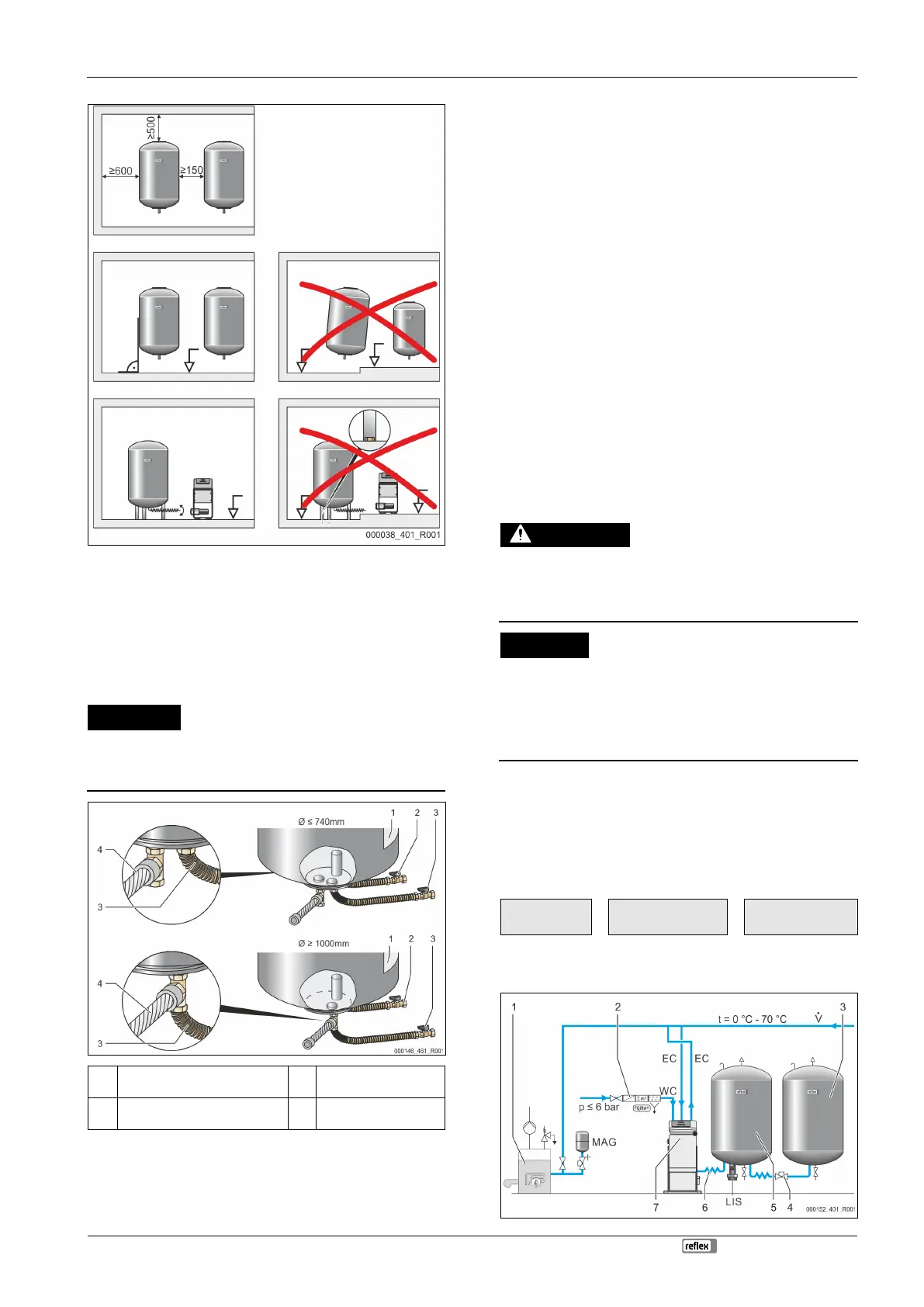

Statydami pagrindinį ir kitus indus atsižvelkite į toliau pateiktas pastabas:
• Visos indo junginės angos yra ir apžiūros bei patikros angos.
– Statykite indus palikdami pakankamą atstumą iš šonų ir nuo
viršaus.
• Indus statykite ant tvirto lygaus pagrindo.
• Pasirūpinkite, kad indai stovėtų statmenai ir laisvai.
• Jungdami papildomus indus, naudokite vienodo tipo ir vienodų
matmenų indus.
• Įsitikinkite, kad tinkamai veikia membraninis manometras „LIS“.
• Valdymo bloką statykite indų lygyje.
Pagrindinių indų apačioje išgręžtos angos naudojamos tik saugiam
transportavimui.
• Nepritvirtinkite indų prie grindų.
1 Lipdukas 3
Siurblio jungiamųjų dalių
komplektas
2
Perpildymo linijos jungiamųjų
dalių komplektas
4
Antrojo indo jungiamųjų
dalių komplektas
• Išlygiuokite pagrindinį indą, 7.3.1 "Padėties nustatymas", 270.
• Jungiamųjų dalių rinkiniuose (2) ir (3) esančias dalis su sraigtinėmis
jungtimis ir sandarikliais prijunkite prie apatinės pagrindinio indo
talpyklos jungės.
– Pasirūpinkite, kad perpildymo linijos jungiamosios dalys būtų
prijungtos prie jungties (2) po lipduku (1). Jei supainiosite jungtis,
siurblys gali imti veikti sausąja eiga.
– Indai, kurių skersmuo iki 740 mm:
• Jungiamųjų dalių rinkinių (2) ir (3) dalis prijunkite prie abiejų
talpyklos jungės laisvų 1 colio atvamzdžių.
• Kito indo jungiamųjų dalių komplekto (4) dalis prijunkite prie
talpyklos jungės išvado „T“ formos jungties.
– Indai, kurių skersmuo nuo 1000 mm:
• Jungiamųjų dalių rinkinio (2) dalis prijunkite prie talpyklos
jungės 1 colio atvamzdžio.
• Jungiamųjų dalių komplektų (3) ir (4) dalis prijunkite prie
talpyklos jungės 1 colio atvamzdžio „T“ formos jungties.
Pastaba!
Papildomą indą prijunkite pridedamu jungiamųjų dalių
komplektu
(4). Jungiamųjų dalių komplekto (4) dalis sujunkite su
objekto lanksčiuoju vamzdynu, einančiu į pagrindinį indą.
Pastaba!
„Variomat“ hidraulikos apsauginis vožtuvas skirtas tik indo apsaugai.
Jis neapsaugo prijungtos sistemos. Išpūtimo linija turi būti nutiesta
taip, kad pučiant nekiltų pavojus.
7.3.4 Hidraulinė jungtis
7.3.4.1 Prijungimas prie sistemos
Odos ir akių nudeginimo karštais vandens garais pavojus.
Iš apsauginio vožtuvo gali išsiveržti karštų vandens garų. Karšti vandens
garai gali nudeginti odą ir akis.
• Apsauginio vožtuvo išleidimo liniją nutieskite taip, kad sužaloti
Nuostoliai dėl netinkamo montavimo
Prijungus vamzdines linijas ar dėl sistemos prietaisų įrenginys gali būti
apkrautas papildomai.
• Vamzdynus reikia nutiesti taip, kad jų neveiktų jėgos, perdavimo
momentai ir vibracija.
• Jei reikia, vamzdynus ar prietaisus atremkite.
• Kilus klausimų kreipkitės į „Reflex After Sales & Service“.
Pastaba!
Kiekviena indo vandens jungtis privalo turėti
gaubtelį ir išleidimo
Prijungimas prie pagrindinio indo
Valdymo blokas pastatomas atsižvelgiant į pasirinktą padėtį pagrindinio indo
atžvilgiu ir su juo sujungiamas jungiamųjų dalių rinkiniu.
Jungtys su įranga ant valdymo bloko pažymėtos lipdukais:
Überströmung Nachspeisung
Zur Anlage Zum Behälter
siurblio jungtis
su įranga;
persipylimo vožtuvo
jungtis su įranga;
papildymo linijos
jungtis su įranga.
Sujungimas su įranga
